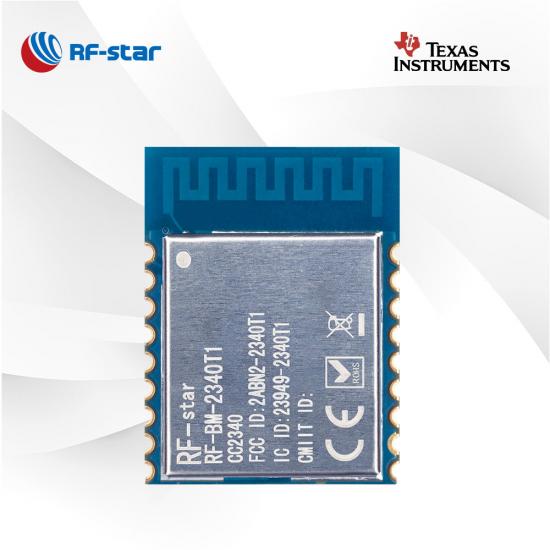

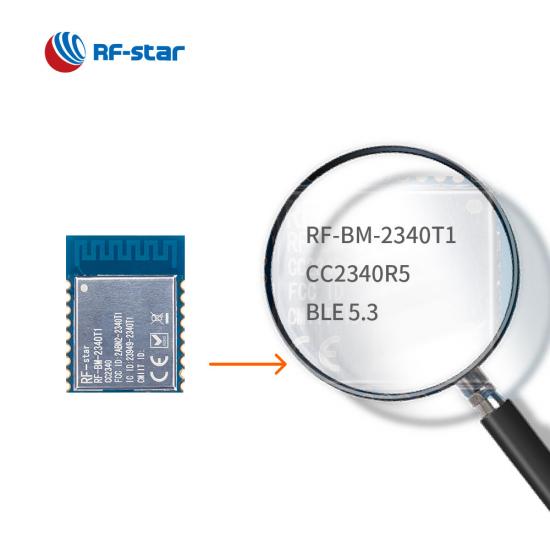

사용자 친화적인 CC2340R5 Bluetooth 5.3 저에너지 ZigBee 3.0 모듈 RF-BM-2340T1

  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1

사용자 친화적인 CC2340R5 Bluetooth 5.3 저에너지 ZigBee 3.0 모듈 RF-BM-2340T1

RF-BM-2340T1은 TI CC2340R5 칩셋을 기반으로 하는 유연한 Bluetooth 5.3 저에너지 모듈입니다. 또한 Thread, ZigBee®, IEEE 802.15.4 및 독점 2.4GHz를 지원합니다. 고성능 무선 주파수, 초저전력 소비 및 풍부한 메모리는 무선 센서, 조명 제어, 비콘, 자산 추적, 의료, ESL 및 자동차 전자 장치를 위한 완벽한 무선 연결 솔루션을 제공합니다. 경쟁력 있는 CC2340 시리즈 모듈은 주류 무선 모듈과 호환됩니다.

  • P/N:

    RF-BM-2340T1

  • SoC:

    CC2340R5

  • 프로세서:

    48 MHz ARM® Cortex®-M0+

  • 프로토콜:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

  • 패키지(mm):

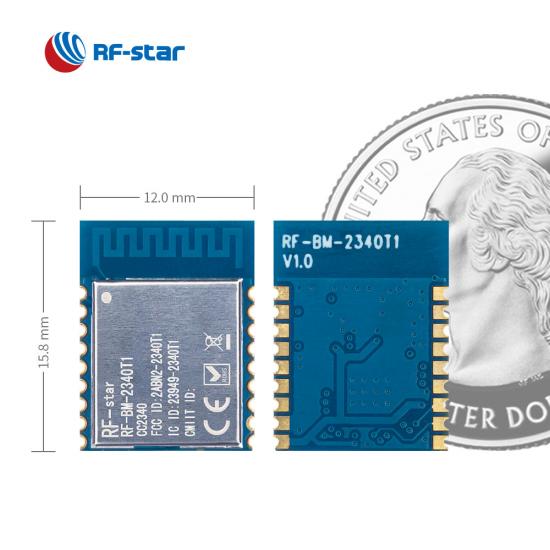

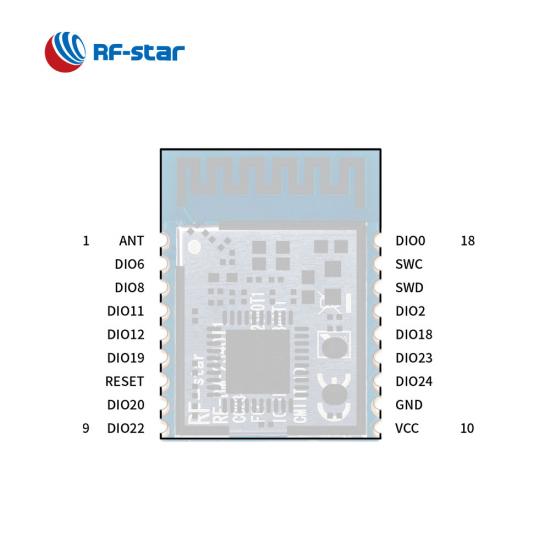

    15.8 × 12.0 × 2.2, half-hole, 1.27 pitch, 18-pin

  • 특징:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

  • GPIO:

    14

  • 최대 TX 파워:

    +8 dBm

  • 전송 범위:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
지금 문의하기

RF-BM-2340T2 는 Bluetooth 5.3 저에너지(BLE), ZigBee 3.0, SimpleLinkTM TI 15.4 스택 및 독점 시스템을 지원하는 CC2340R5 시리즈 의 새로운 RF 모듈입니다 . 산업용 등급 모듈은 48MHz 크리스털, 512KB의 시스템 내 프로그래밍 가능 플래시, 부트로더용 12KB ROM 및 36KB의 초저 누설 SRAM을 통합합니다. ARM® Cortex®-M0+ 코어 프로세서를 사용하면 장거리 저전력 애플리케이션이 유연한 전력 모드에서 매우 낮은 전류로 작동할 수 있습니다. 다양한 요구 사항을 충족하기 위해 PCB 안테나와 하프홀 RF 출력 인터페이스를 사용할 수 있습니다. 또한 RF-star의 Bluetooth UART 직렬 포트 프로토콜은 개발을 빠르게 시작하는 데 도움이 됩니다.


나중에 CC2340 Bluetooth LE 모듈은  채널 사운딩  모드를 지원할 예정입니다.

CC2340R5 다중 프로토콜 모듈 RF-BM-2340T1


참조 자료:

저렴한 CC2340R5 Bluetooth 5.3 모듈 - 재고 있음

CC2340 시리즈 초저전력 BLE 모듈 RF-BM-2340B1 소개

CC2340 Bluetooth LE 모듈 비교



무선 SoC:

  • 48MHz ARM ®  Cortex ® - M0+ 프로세서

  • TX 전력: 최대 +8dBm
  • 감광도:

    • -96dBm @ 802.15.4(2.4GHz)

    • -102dBm @ Bluetooth 5.0(LE 코드 PHY)(125kbps)

  • 메모리
    • 512KB 플래시
    • 12KB ROM
    • 36KB SRAM

  • 데이터 속도

    • 르 1M PHY
    • 르 2M PHY
    • LE 코딩된 PHY(장거리)



프로토콜:

  • 블루투스 5.3 저에너지

  • 지그비 3.0

  • 소유권

  • SimpleLink  TM TI 15.4 스택


작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:

  • ADC
  • UART
  • SPI
  • 나는 2C​
  • RTC
