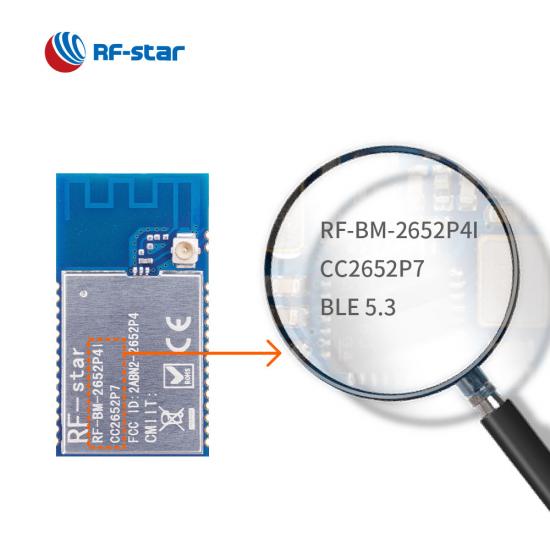

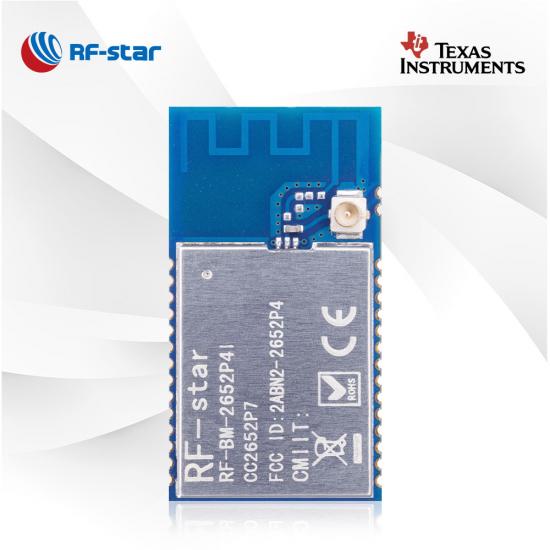

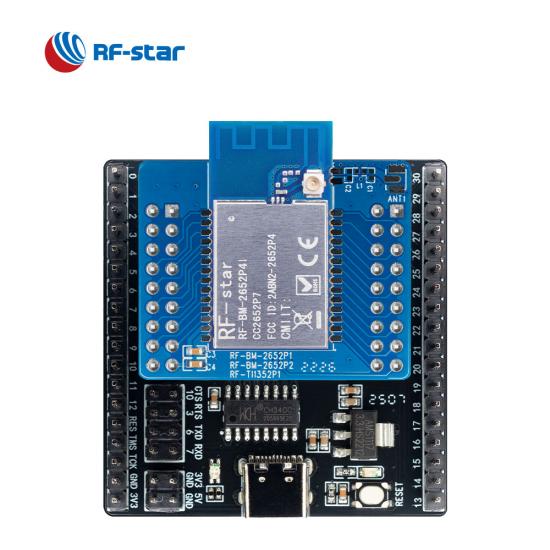

PA 통합 및 IPEX 커넥터가 있는 RF-BM-2652P4I CC2652P7 모듈

  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier

PA 통합 및 IPEX 커넥터가 있는 RF-BM-2652P4I CC2652P7 모듈

RF-BM-2652P4I는 전력 증폭기가 통합된 자체 설계 CC2652P7 모듈입니다. 최대 20dBm TX 전력과 외부 안테나 커넥터 덕분에 게이트웨이 애플리케이션에서 더욱 널리 사용됩니다. RF-BM-2652P4I 다중 프로토콜 모듈을 사용해 보십시오. RF 애플리케이션을 더욱 쉽게 만들어 보세요.

  • P/N:

    RF-BM-2652P4I

  • SoC:

    CC2652P7

  • 프로세서:

    48 MHz ARM® Cortex®-M4F

  • 프로토콜:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

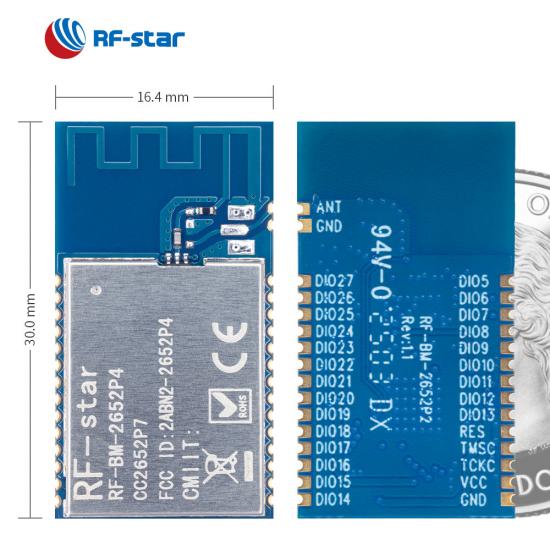

  • 패키지(mm):

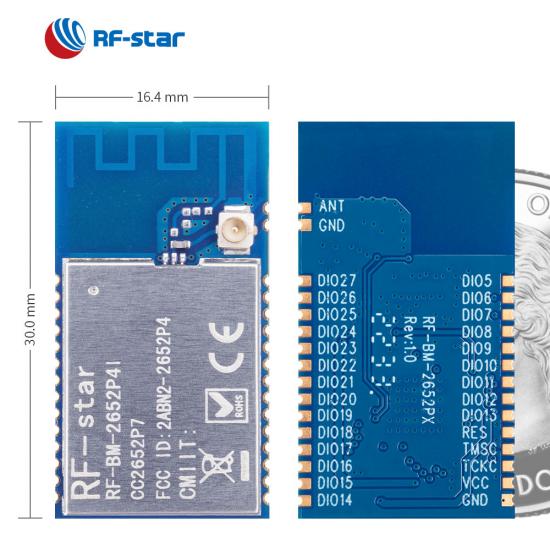

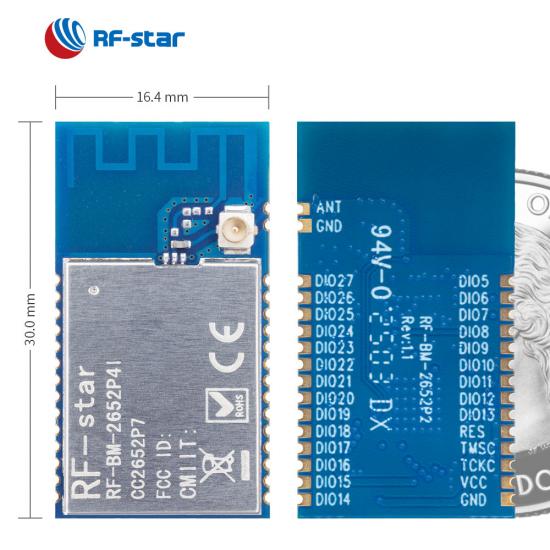

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • 특징:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

  • GPIO:

    23

  • 최대 TX 파워:

    +20 dBm

  • 전송 범위:

    500 m (@BLE), 800 m (@ZigBee)
지금 문의하기

RF-BM-2652P4I 는 TI CC2652P7을 기반으로 한  무선 RF 모듈 입니다 . 48MHz ARM ®  Cortex ® -M4F의 강력한 프로세서와 충분한 메모리(704KB 플래시, 256KB ROM 및 152KB SRAM)와 통합 됩니다 . TX 전력은 최대 20dBm 이며  외부 IPEX 커넥터가 있어 이 모듈은 장거리 요구 사항이 있는 게이트웨이 및 복잡한 애플리케이션에서 널리 사용됩니다. 멀티 프로토콜 모듈은 Thread, Zigbee ®, Matter , Bluetooth ®  5.3 Low Energy, IEEE 802.15.4g, IPv6 지원 스마트 객체(6LoWPAN), TI 15.4-Stack(2.4 GHz) 및 동적 멀티프로토콜을 통한 동시 멀티프로토콜을 지원합니다. 관리자(DMM). 그리드 인프라,  Matter 게이트웨이, 연기 및 열 감지기 등과 같은 이러한 애플리케이션은 강력한 연결성을 달성하기 위해 고성능 무선 모듈을 내장하는 경향이 있습니다.

TI CC2652P7 멀티프로토콜 모듈 RF-BM-2652P4I

동적 멀티프로토콜 관리자

CC2652P7 SoC를 기반으로 하는 RF-BM-2652P4 및 RF-BM-2652P4I는 모두 DMM 드라이버와 통합되어 여러 무선 스택을 지원합니다. BLE, ZigBee, Thread, Matter 프로토콜 등이 공존하고 동시에 작동합니다.

고전력 증폭기

101mA에서 동급 최고의 전송 전류 소비를 제공하는 통합 +20dBm 고전력 증폭기를 사용하는 CC2652P7 2.4GHz RF 모듈은 장거리 및 저전력 애플리케이션에 사용됩니다.

외부 안테나

안테나 일치 및 RF 출력 모드 옵션(IPEX 안테나 커넥터 및 하프홀 RF 인터페이스)을 사용하면 더 긴 전송 범위에 대해 장치를 연결할 수 있습니다.


풍부한 주변기기

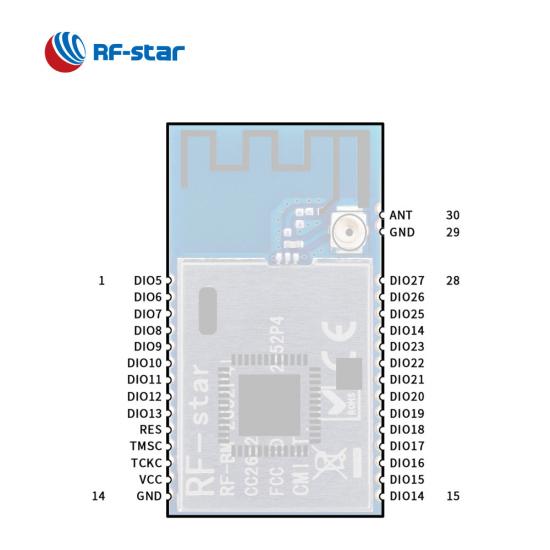

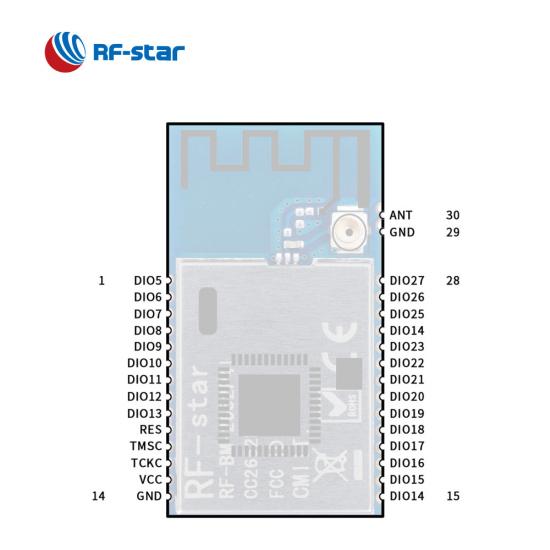

RF-BM-2652P4I 다중 프로토콜 모듈은 스탬프 하프홀 패키지로 23개의 GPIO를 제공하고 UART, SPI, I2C, I2S, ADC, DAC 등과 같은 풍부한 주변 장치를 지원합니다.

관련 자료:

Thread & Matter를 지원하는 멀티 프로토콜 모듈 CC2652P7

RF-star의 천연가스 경보용 ZigBee CC2652P 모듈 솔루션


무선 SoC:

  • 48MHz ARM ®  Cortex ® -M4F 프로세서

  • TX 전력: 최대 +20dBm
  • 감도 :

    • -100dBm @ 802.15.4(2.4GHz)

    • -105dBm @ Bluetooth 5.0(LE 코드 PHY)(125kbps)

  • 메모리
    • 704KB 플래시
    • 256KB  ROM
    • 8 8KB SRAM

  • 데이터 속도

    • 르 1M PHY
    • 르 2M PHY
    • LE 코딩된 PHY(장거리)

특징:

  • 블루투스 5.3 저에너지

  • 실

  • 지그비 3.0

  • 문제

  • IEEE 802.15.4

  • IPv6 지원 스마트 객체(6LoWPAN)

  • 소유권

  • B 루 투스 메쉬

  • 방향 찾기


작동 범위:


  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:

  • ADC
  • DAC
  • UART
  • SPI
  • 나는 2C _
  • 나는 2S _
  • RTC
TI SimpleLink CC2652P 시리즈 다중 프로토콜 모듈
부품 번호 RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
사진 CC2652P7 RF-BM-2652P4I 다중 프로토콜 모듈 CC2652P7 RF-BM-2652P4 다중 프로토콜 모듈 CC2652P RF-BM-2652P3 다중 프로토콜 모듈 CC2652P RF-BM-2652P2I 지그비 모듈 CC2652P RF-BM-2652P2 지그비 모듈 CC2652P RF-BM-2652P1 지그비 모듈
IC CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M0+
안테나 IPEX/하프 홀 인터페이스 PCB PCB IPEX/하프 홀 인터페이스 PCB 반 구멍 인터페이스
램 152KB 152KB 88KB 88KB 88KB 88KB
플래시 704KB 704KB 352KB 352KB 352KB 352KB
프로토콜 Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz)
전원공급장치 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
수신 감도 -99dBm @ 802.15.4(2.4GHz) -104dBm @ 125kbps BLE 코딩 PHY -99dBm @ 802.15.4(2.4GHz) -104dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY
GPIO 23 23 11 23 23 23
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 180m @ 1M PHY(외부 PCB 안테나) 240m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 접착 스틱 안테나) 150m @ 1M PHY 220m @ LE 코드 PHY 600m @ 802.15.4 150m @ 1M PHY 220m @ LE 코드 PHY 600m @ 802.15.4 180m @ 1M PHY(외부 PCB 안테나) 240m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 접착 스틱 안테나) 150m @ 1M PHY 220m @ LE 코드 PHY 600m @ 802.15.4 180m @ 1M PHY(외부 PCB 안테나) 240m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 접착 스틱 안테나)
치수(mm) 30.0x16.4x2.2 30.0x16.4x2.2 24.0x16.0x2.1 30.0x16.4x2.2 30.0x16.4x2.2 25.0x16.4x2.2
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √
블루투스 메시 √ √ √ √ √ √
장거리 √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
UART 프로토콜 해당 없음 해당 없음 해당 없음 해당 없음 해당 없음 해당 없음
애플리케이션 스마트 홈 게이트웨이, 빌딩 자동화 홈 오토메이션, 화재 경보 제어판(FACP) 연기 및 열 감지기, 자산 추적 공장 자동화 및 제어, 건물 보안 시스템 보안 시스템, 게이트웨이 스마트 그리드, 무선 센서 네트워크
