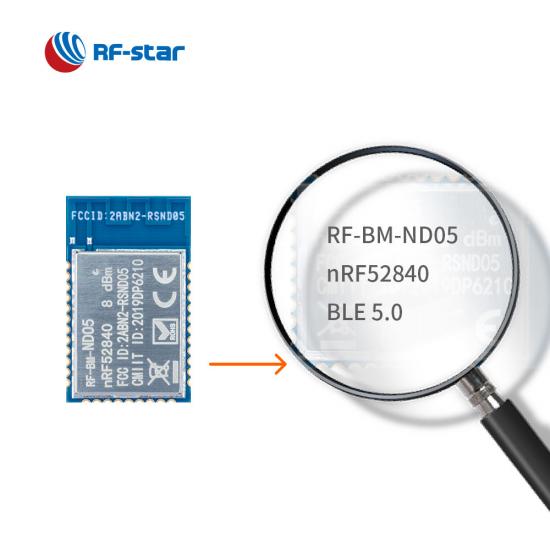

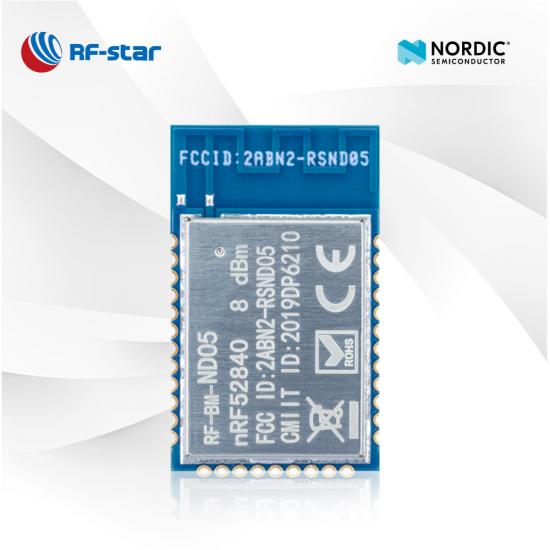

다중 프로토콜 Nordic SoC nRF52840 BLE5.0 모듈 RF-BM-ND05

  • Multi-Protocol Nordic SoC nRF52840 BLE5.0 Module
  • Multi-Protocol Nordic SoC nRF52840 BLE5.0 Module
  • Multi-Protocol Nordic SoC nRF52840 BLE5.0 Module
  • Multi-Protocol Nordic SoC nRF52840 BLE5.0 Module
  • Multi-Protocol Nordic SoC nRF52840 BLE5.0 Module

다중 프로토콜 Nordic SoC nRF52840 BLE5.0 모듈 RF-BM-ND05

RF-BM-ND05는 배터리 구동 IoT 제품 및 게이트웨이의 높은 신뢰성과 고성능 요구 사항을 위해 개발된 다중 프로토콜 모듈입니다. 이 저전력 모듈은 Bluetooth LE 메시, Thread, Zigbee, 802.15.4, ANT 및 2.4GHz 독점도 지원합니다. RF-BM-ND05 nRF52840 모듈로 제품 개발을 시작하세요.

  • P/N:

    RF-BM-ND05

  • 상품 재고:

    1000

  • SoC:

    nRF52840

  • 프로세서:

    32-bit ARM® Cortex®-M4 64 MHz

  • 프로토콜:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

  • 패키지(mm):

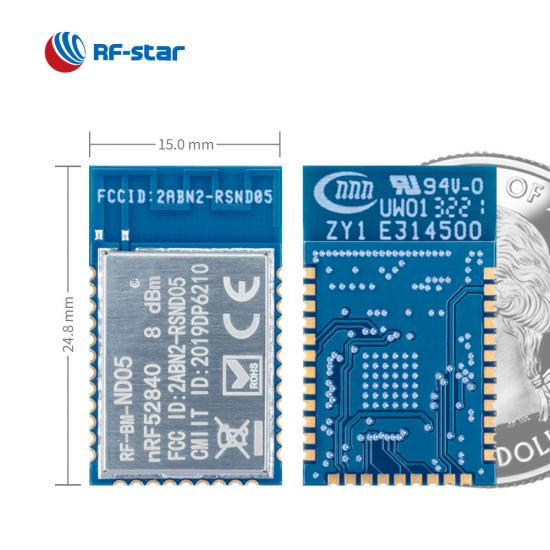

    24.8 × 15.0 × 2.2, half-hole, 1.27 pitch, 33-pin

  • 특징:

    NFC, High-speed SPI

  • GPIO:

    29

  • 최대 TX 파워:

    +8 dBm

  • 전송 범위:

    500 m
지금 문의하기

RF-BM-ND05는 동급 최고의 32비트 ARM® Cortex®-M4 프로세서를 갖춘 Nordic 멀티프로토콜 SoC nRF52840 을 기반으로 하는 RF 모듈입니다 . nRF52840 모듈은 32.768kHz 및 32MHz 크리스털, 전력 필터, 안테나 매칭 및 고성능 PCB 안테나를 통합합니다. BLE 스택 v5.0, Bluetooth 메시, Thread, ZigBee, IEEE 802.15.4-2006 및 2.4GHz 독점을 지원합니다. 멀티 프로토콜 모듈에는 NFC-A, ADC, 고속 32MHz SPI, UART, SPI, I2C, PWM, I2S, PPI 및 PDM과 같은 다양한 아날로그 및 디지털 인터페이스도 있습니다. 고성능 디지털 인터페이스, 견고한 연결 거리, 견고한 신뢰성이 특징입니다. 간편한 조립과 비용 효율적인 PCB 설계를 위한 1.27mm 피치 스탬프 스틱 패키지입니다. 인터넷 게이트웨이, 산업용 컨트롤러 및 센서, 스마트 플러그 및 계량, 가정 및 건물 자동화 , 의료 기기와 같은 IoT 애플리케이션에는 이 저전력 2.4GHz RF 모듈을 채택하는 것이 특히 선호됩니다.


nRF52840 BLE5.0 모듈 RF-BM-ND05

다중 프로토콜 지원

안정적인 PCB 안테나가 장착된 RF-BM-ND05는 Bluetooth 메시, Thread, ZigBee, NFC, Matter 및 기타 2.4GHz 독점 기술을 지원하며 가정 및 건물 자동화, 무선 센서 네트워크 등에 널리 채택됩니다.

고급 주변기기

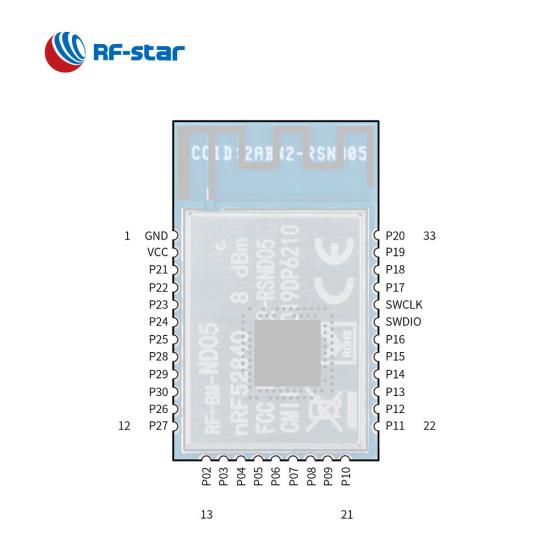

RF-BM-ND05 다중 프로토콜 모듈은 스탬프 하프홀 패키지로 29개의 GPIO를 제공하고 UART, ADC, I2C, I2S와 같은 풍부한 주변 장치를 지원합니다. 고속 32MHz SPI, NFC-A, PPI도 설계되었습니다.

강력한 프로세서

Nordic nRF52840 칩을 기반으로 하는 이 제품은 최첨단 64MHz 32비트 ARM® Cortex®-M4 프로세서를 갖춘 다중 프로토콜 저전력 RF 모듈로 설계되었습니다.


직렬 포트(UART) 프로토콜

nRF52840 무선 모듈에는 BLE5.0 투명 전송 프로토콜(직렬 포트 프로토콜)이 내장되어 AT 명령으로 풍부한 기능을 실현합니다.

관련 자료:

온라인 암호화 자산을 보호하는 nRF52840 다중 프로토콜 SoC

RF-BM-ND05, RF-BM-ND05I, RF-BM-ND06 비교

무선 SoC:

  • ARM® Cortex®-M4 32비트 프로세서(FPU 포함), 64MHz
  • TX 전력: -20dBm ~ +8dBm
  • BLE 모드 감도: -95dBm(@1Mbps)
  • 메모리
    • -1MB 플래시
    • -256KB RAM

RF 특징:

  • Bluetooth® 5 저에너지: 2Mbps, 1Mbps, 500kbps, 125kbps
  • IEEE 802.15.4-2006: 250kbps
  • 2.4GHz 독점: 2Mbps, 1Mbps
  • 블루투스 메시
  • 실
  • 지그비

현재 소비:

  • TX(0dBm)에서 4.8mA 피크 전류
  • RX에서 4.6mA 피크 전류

작동 범위:

  • 공급 전압 범위 1.7V ~ 5.5V
  • 작동 온도 범위: -40 °C ~ +85 °C

풍부한 주변기기:

  • USB 2.0 전속(12Mbps) 컨트롤러
  • NFC-A
  • 12비트, 200ksps ADC
  • GPIO 48개
  • PWM
  • PDM
  • PPI
  • SPI 마스터/슬레이브
  • 고속 32MHz SPI
  • QSPI 32MHz 인터페이스
  • I²C 마스터/슬레이브
  • I²S
  • 2×UART(CTS/RTS)

인증서:


  • FCC
  • SRRC
  • CE
  • IC
  • RoHS 규제


NORDIC nRF52 시리즈 다중 프로토콜 모듈
부품 번호 RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
사진 nRF52833 RF-BM-ND10 모듈 nRF52833 RF-BM-ND07 모듈 nRF52840 RF-BM-ND06 모듈 nRF52840 RF-BM-ND05I 모듈 nRF52840 RF-BM-ND05 모듈 nRF52811 RF-BM-ND08A 모듈 nRF52811 RF-BM-ND04A 모듈
IC nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
핵심 64MHz ARM® Cortex®-M4F 64MHz ARM® Cortex®-M4F 64MHz ARM® Cortex®-M4F 64MHz ARM® Cortex®-M4F 64MHz ARM® Cortex®-M4F 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4
안테나 PCB/IPEX/하프홀 인터페이스 칩/IPEX/패드 PCB IPEX/하프 홀 인터페이스 PCB PCB PCB
램 128KB 128KB 256KB 256KB 256KB 24KB 24KB
플래시 512KB 512KB 1MB 1MB 1MB 192KB 192KB
프로토콜 BLE5.3, 독점, 스레드, ZigBee, ANT, NFC BLE5.3, 독점, 스레드, ZigBee, ANT, NFC BLE5.3, 독점, 스레드, ZigBee, ANT, NFC, Matter BLE5.3, 독점, 스레드, ZigBee, ANT, NFC, Matter BLE5.3, 독점, 스레드, ZigBee, ANT, NFC, Matter BLE5.3, 독점, 스레드, ANT BLE5.3, 독점, 스레드, ANT
전원공급장치 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +8dBm +8dBm +8dBm +8dBm +8dBm +4dBm +4dBm
수신 감도 -103dBm @ 125kbps LE 코딩 PHY -96dBm @1Mbit/s BLE -103dBm @ 125kbps LE 코딩 PHY -96dBm @1Mbit/s BLE -103dBm @ 125kbps LE 코딩 PHY -95dBm @1Mbit/s BLE -103dBm @ 125kbps LE 코딩 PHY -95dBm @1Mbit/s BLE -103dBm @ 125kbps LE 코딩 PHY -95dBm @1Mbit/s BLE -104dBm @ 125kbps LE 코딩 PHY -97dBm @1Mbit/s BLE -104dBm @ 125kbps LE 코딩 PHY -97dBm @1Mbit/s BLE
GPIO 42 42 48 29 29 16 29
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 PCB 안테나 110m @ 1M PHY 150m @ LE CODE 칩 안테나 80m @ 1M PHY 100m @ LE CODE 110m @ 1M PHY 150m @ LE 코드 외부 PCB 안테나 130m @ 1M PHY 180m @ LE CODE 110m @ 1M PHY 150m @ LE 코드 80m @ 1M PHY 110m @ LE 코드 90m @ 1M PHY 120m @ LE 코드
치수(mm) 33.0x17.7x2.1 17.0x12.2x2.2 24.0x20.5x2.2 24.8x15.0x2.3 24.8x15.0x2.3 15.2×11.2×1.7 24.8x15.0x2.3
패키지 1.27mm 피치 하프 홀 0.5mm 피치 DFN 0.8mm 피치 DFN 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √ √
블루투스 메시 √ √ √ √ √ × ×
장거리 √ √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √ √
AoA/AoD √ √ × × × √ √
UART 프로토콜 해당 없음 해당 없음 해당 없음 해당 없음 해당 없음 노예 노예
기능 모든 IO, AoA/AoD 지원 모든 IO, AoA/AoD 지원, 초소형 크기 모든 IO, 컴팩트한 크기 외부 안테나, BLE 게이트웨이에 적합 풍부한 자원, 스마트 홈 게이트웨이 높은 호환성, AoA/AoD 지원 AoA/AoD 지원, 고효율
