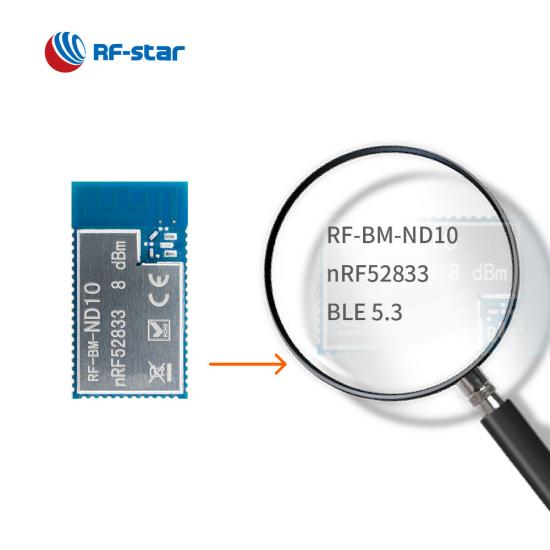

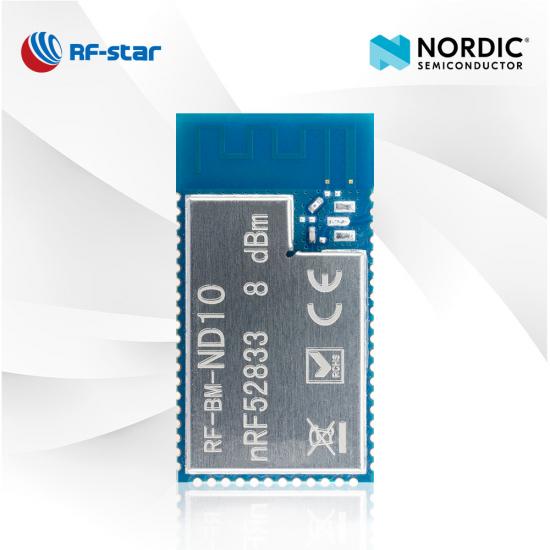

RF-BM-ND10은 IoT 제품 및 게이트웨이의 고성능, 고신뢰성 요구 사항을 위해 개발된 다중 프로토콜 모듈입니다. 이 모듈은 Bluetooth 메시, Thread, Zigbee, 802.15.4, ANT 및 2.4GHz 전용도 지원합니다. 방향 찾기 AoA/AoD 기능은 이 모듈을 위치 애플리케이션에서 널리 사용하게 합니다.
P/N:
RF-BM-ND10SoC:
nRF52833프로세서:
32-bit ARM® Cortex®-M4F 64 MHz프로토콜:
BLE5.3, Proprietary, Thread, ZigBee, ANT, NFC작동 주파수:
2402 MHz ~ 2480 MHz패키지(mm):

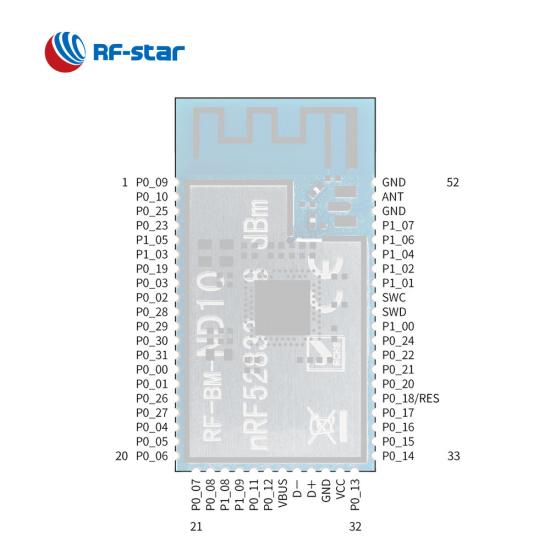

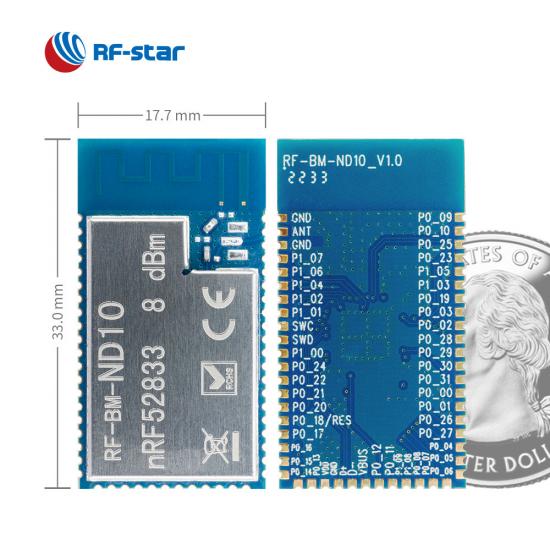

233.0 x 17.7 x 2.1, 1.27-mm pitch half-hole, 52-pin특징:
Bluetooth Direction Finding AoA/AoD, Bluetooth long range, NFC-A, USB 2.0, High-speed SPIGPIO:
42최대 TX 파워:
+8 dBm전송 범위:
500 mRF-BM-ND10은 64MHz ARM ® Cortex ® -M4F 프로세서가 탑재된 Nordic SoC nRF52833 기반의 다중 프로토콜 모듈 입니다 . 크리스털, 정합 및 안테나 옵션(PCB 온보드 안테나, IPEX 커넥터 또는 하프 홀 안테나 인터페이스)을 통합합니다. Bluetooth® 5.3 저에너지 , Bluetooth 메시, Thread, Zigbee, ANT 및 Proprietary를 지원합니다 . NFC-A, ADC, 최대 속도 12Mbps USB 2.0, 고속 32MHz SPI, SPI, UART, PWM, I2C, I2S 및 PDM과 같은 광범위한 아날로그 및 디지털 인터페이스는 이 모듈을 이상적이고 높은 고급 상업, 의료 및 산업 응용 프로그램을 위한 성능 장치.
- 응용 프로그램 -
· 사물인터넷(IoT)
· 비콘 AoA /AoD
· 소매 _
· 스마트빌딩
· 스마트 마트 홈
· 스마트 조명

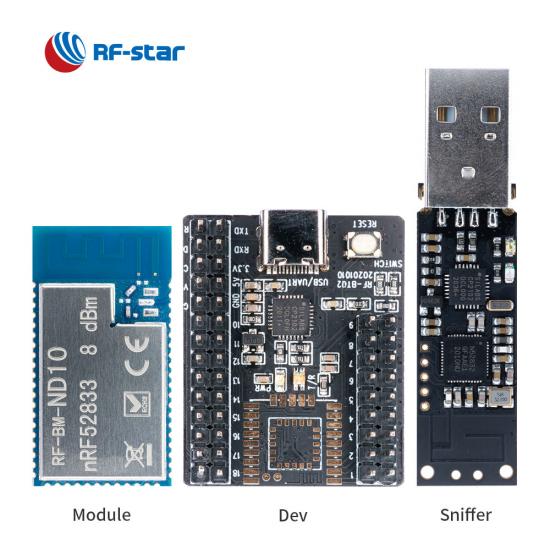

- 제품 디스플레이 -
무선 SoC:
-96dBm(@ BLE 1Mbps)
103dBm(@BLE 125kbps 장거리 모드)
99dBm(@802.15.4 250kbps)
-93dBm(@2.4GHz 1Mbps)
89dBm(@2.4GHz 2Mbps)
RF 기능:
데이터 속도: 2Mbps, 1Mbps
현재 소비:
TX에서 6.0mA 피크 전류(0dBm)
1Mbps에서 RX의 6.0mA 피크 전류
작동 범위:
풍부한 주변 장치:
