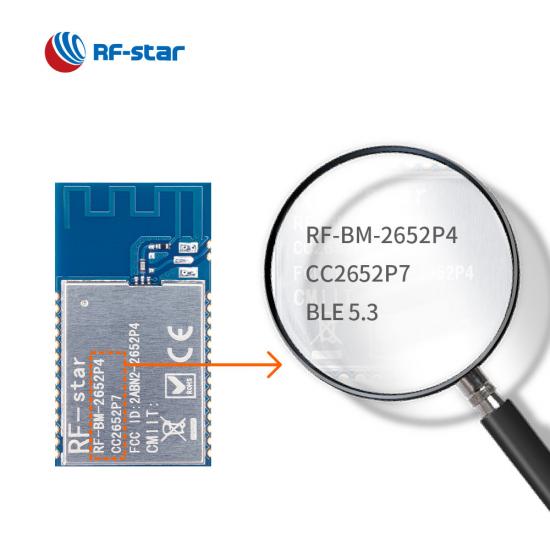

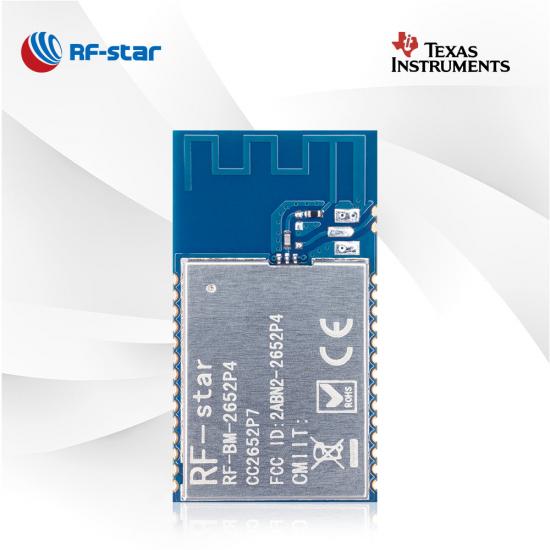

PA가 통합된 RF-BM-2652P4 CC2652P7 모듈

  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol
  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol
  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol
  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol

PA가 통합된 RF-BM-2652P4 CC2652P7 모듈

RF-BM-2652P4 다중 프로토콜 모듈은 704KB 플래시와 강력한 프로세서 ARM Cortex-M4F를 갖춘 TI CC2652P7을 기반으로 설계되었습니다 . 풍부한 리소스를 통해 요구 사항이 높은 다양한 애플리케이션에 내장할 수 있습니다. PA가 포함된 RF-star RF-BM-2652P4를 첫 번째 Matter 장치로 선택하세요.

  • P/N:

    RF-BM-2652P4

  • SoC:

    CC2652P7

  • 프로세서:

    48 MHz ARM® Cortex®-M4F

  • 프로토콜:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

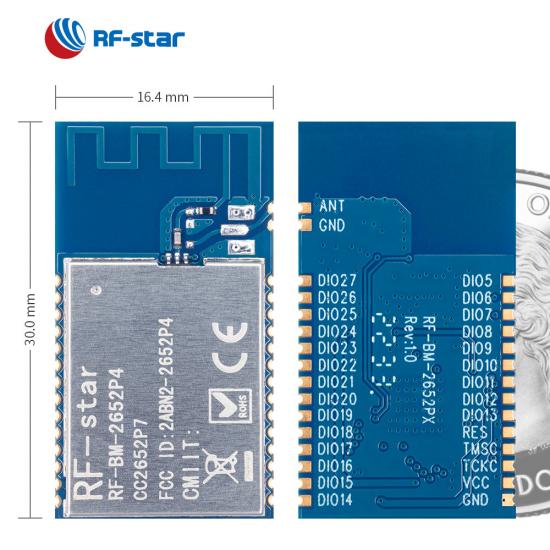

  • 패키지(mm):

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • 특징:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

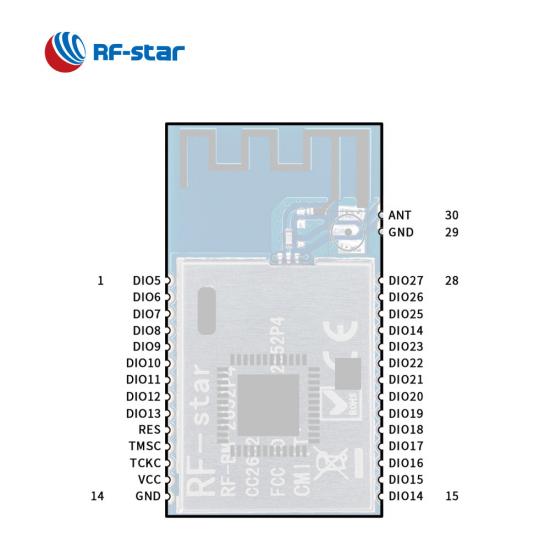

  • GPIO:

    23

  • 최대 TX 파워:

    +20 dBm

  • 전송 범위:

    500 m (@BLE), 800 m (@ZigBee)
지금 문의하기

RF-BM-2652P4는 48MHz ARM ®  Cortex ® -M4F 의 강력한 프로세서를 갖춘 Texas Instruments CC2652P7을 기반으로 하는 다중 프로토콜 모듈  입니다 . 20dBm의 최대 TX 전력과 선택적 RF 출력 모드를 통해 원하는 대로 가장 긴 전송 범위와 낮은 전력을 사용할 수 있습니다. 704KB 플래시, 256KB ROM 및 152KB SRAM을 통해 통합 전력 증폭기 모듈을 여러 복잡한 애플리케이션에 사용할 수 있습니다. Thread, Zigbee®, Matter, Bluetooth® 5.3 저에너지, IEEE 802.15.4g, IPv6 지원 스마트 객체(6LoWPAN), TI 15.4-Stack(2.4GHz) 및 DMM(Dynamic Multiprotocol Manager)을 통한 동시 다중 프로토콜을 지원합니다. 따라서 2.4GHz RF 모듈은 그리드 인프라, 물질 게이트웨이, 연기 및 열 감지기 등에 특히 널리 사용됩니다.

TI CC2652P7 다중 프로토콜 모듈 RF-BM-2652P4

동적 멀티프로토콜 관리자

CC2652P7 모듈 RF-BM-2652P4는 또한 DMM 드라이버와 통합되어 여러 무선 스택을 활성화합니다. BLE, ZigBee, Thread, Matter 프로토콜 등이 공존하고 동시에 작동합니다.

고전력 증폭기

101mA에서 동급 최고의 전송 전류 소비를 제공하는 통합 +20dBm 고전력 증폭기를 사용하는 CC2652P7 2.4GHz RF 모듈은 장거리 및 저전력 애플리케이션에 사용됩니다.

풍부한 주변기기

RF-BM-2652P4 다중 프로토콜 모듈은 스탬프 하프홀 패키지로 23개의 GPIO를 제공하고 UART, SPI, I2C, I2S, ADC, DAC 등과 같은 풍부한 주변 장치를 지원합니다.


유연한 안테나

고성능 PCB 온보드 안테나가 제공됩니다. 또한 요구 사항에 따라 IPEX 커넥터와 하프홀 인터페이스를 사용할 수 있습니다.

관련 자료:

RF-BM-2652P4 CC2652P7 모듈 기능 및 애플리케이션

RF-star의 천연가스 경보용 ZigBee CC2652P 모듈 솔루션


무선 SoC:

  • 48MHz ARM ®  Cortex ® -M4F 프로세서

  • TX 전력: 최대 +20dBm
  • 감도 :

    • -100dBm @ 802.15.4(2.4GHz)

    • -105dBm @ Bluetooth 5.0(LE 코드 PHY)(125kbps)

  • 메모리
    • 704KB 플래시
    • 256KB  ROM
    • 8 8KB SRAM

  • 데이터 속도

    • 르 1M PHY
    • 르 2M PHY
    • LE 코딩된 PHY(장거리)

특징:

  • 블루투스 5.3 저에너지

  • 실

  • 지그비 3.0

  • 문제

  • IEEE 802.15.4

  • IPv6 지원 스마트 객체(6LoWPAN)

  • 소유권

  • B 루 투스 메쉬

  • 방향 찾기

작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C

풍부한 주변기기:

  • ADC
  • DAC
  • UART
  • SPI
  • 나는 2C _
  • 나는 2S _
  • RTC
TI SimpleLink CC2652P 시리즈 다중 프로토콜 모듈
부품 번호 RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
사진 CC2652P7 RF-BM-2652P4I 다중 프로토콜 모듈 CC2652P7 RF-BM-2652P4 다중 프로토콜 모듈 CC2652P RF-BM-2652P3 다중 프로토콜 모듈 CC2652P RF-BM-2652P2I 지그비 모듈 CC2652P RF-BM-2652P2 지그비 모듈 CC2652P RF-BM-2652P1 지그비 모듈
IC CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M0+
안테나 IPEX/하프 홀 인터페이스 PCB PCB IPEX/하프 홀 인터페이스 PCB 반 구멍 인터페이스
램 152KB 152KB 88KB 88KB 88KB 88KB
플래시 704KB 704KB 352KB 352KB 352KB 352KB
프로토콜 Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz)
전원공급장치 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
수신 감도 -99dBm @ 802.15.4(2.4GHz) -104dBm @ 125kbps BLE 코딩 PHY -99dBm @ 802.15.4(2.4GHz) -104dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY
GPIO 23 23 11 23 23 23
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 180m @ 1M PHY(외부 PCB 안테나) 240m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 접착 스틱 안테나) 150m @ 1M PHY 220m @ LE 코드 PHY 600m @ 802.15.4 150m @ 1M PHY 220m @ LE 코드 PHY 600m @ 802.15.4 180m @ 1M PHY(외부 PCB 안테나) 240m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 접착 스틱 안테나) 150m @ 1M PHY 220m @ LE 코드 PHY 600m @ 802.15.4 180m @ 1M PHY(외부 PCB 안테나) 240m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 접착 스틱 안테나)
치수(mm) 30.0x16.4x2.2 30.0x16.4x2.2 24.0x16.0x2.1 30.0x16.4x2.2 30.0x16.4x2.2 25.0x16.4x2.2
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √
블루투스 메시 √ √ √ √ √ √
장거리 √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
UART 프로토콜 해당 없음 해당 없음 해당 없음 해당 없음 해당 없음 해당 없음
애플리케이션 스마트 홈 게이트웨이, 빌딩 자동화 홈 오토메이션, 화재 경보 제어판(FACP) 연기 및 열 감지기, 자산 추적 공장 자동화 및 제어, 건물 보안 시스템 보안 시스템, 게이트웨이 스마트 그리드, 무선 센서 네트워크
관련 사례 연구
똑똑한 집
똑똑한 집
스마트 BLE 잠금
스마트 BLE 잠금
스마트 전기차 충전기
스마트 전기차 충전기
스마트 BLE 전구
스마트 BLE 전구
관련 상품
RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5 RF-BM-2340B1 BLE5.3 모듈
CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2 CC1352P7 멀티프로토콜 Sub-1GHz 및 2.4GHz 무선 모듈 RF-TI1352P2
single protocol module RF-BM-2651B1 CC2651R3 모듈
BLE MESH Module with nRF52840 Chip RF-BM-ND06 nRF52840 칩 RF-BM-ND06을 탑재한 고성능 다중 프로토콜 BLE MESH 모듈

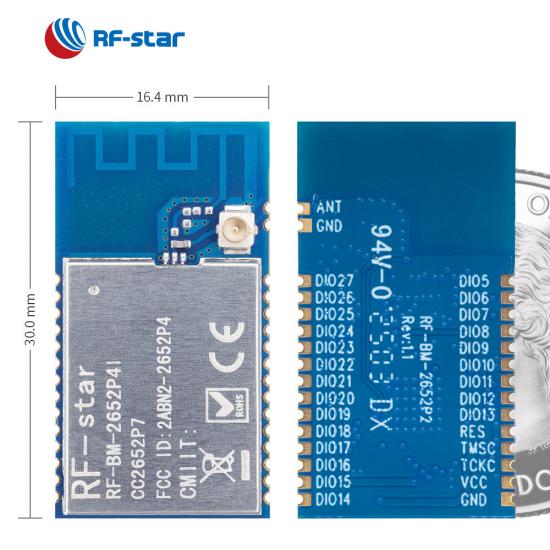

RF-BM-2652P4I CC2652P7 Module with Power Amplifier PA 통합 및 IPEX 커넥터가 있는 RF-BM-2652P4I CC2652P7 모듈
