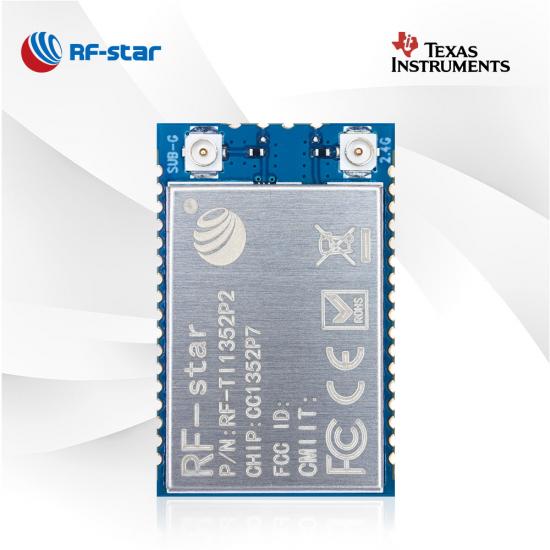

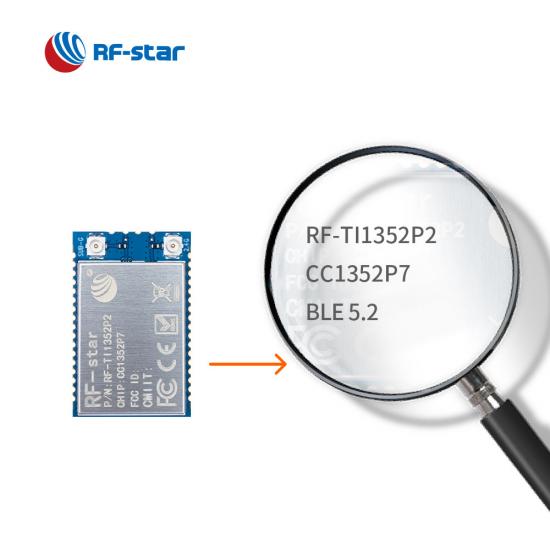

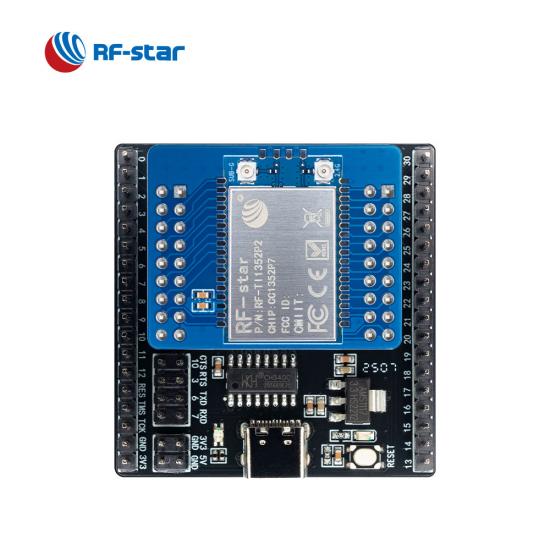

CC1352P7 멀티프로토콜 Sub-1GHz 및 2.4GHz 무선 모듈 RF-TI1352P2

CC1352P7을 기반으로 하는 RF-TI1352P2는 저전력 무선 통신 및 고급 감지 IoT 시장을 겨냥한 다중 프로토콜 및 다중 대역 Sub-1GHz(800MHz ~ 928MHz) 및 2.4GHz 무선 모듈입니다. 2밴드 안테나 출력을 갖춘 RF-TI1352P2는 설계 작업을 단순화하는 좋은 선택이 될 것입니다.
  • P/N:

    RF-TI1352P2
  • SoC:

    CC1352P7
  • 프로세서:

    48 MHz ARM® Cortex®-M4F
  • 프로토콜:

    Thread, Zigbee®, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, IPv6-enabled smart objects (6LoWPAN), MIOTY®, proprietary systems, including the TI 15.4-Stack (Sub-1 GHz and 2.4 GHz)
  • 작동 주파수:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

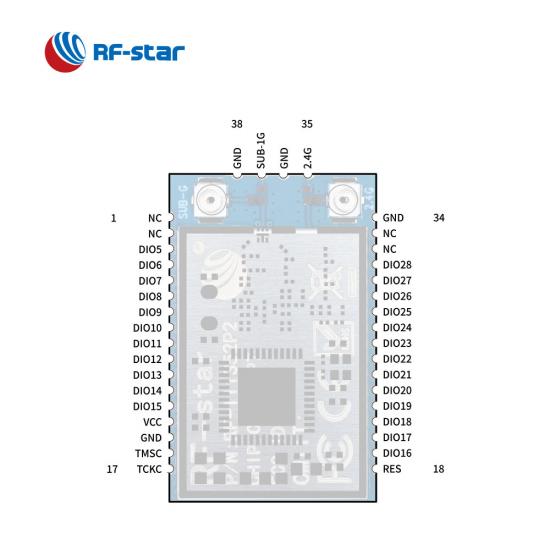

  • 패키지(mm):

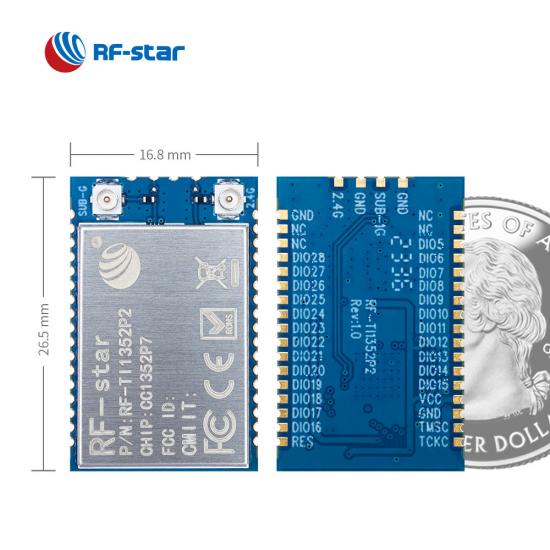

    26.5 x 16.8 x 2.2, half-hole, 1.27 pitch, 38-pin
  • 특징:

    Power Amplifier, DMM driver, Matter, Wi-SUN, IPEX connectors supporting dual-band radio, 704 KB Flash
  • GPIO:

    24
  • 최대 TX 파워:

    +20 dBm
  • 전송 범위:

    180 m @ 1M PHY (external PCB antenna) 230 m @ LE Coded PHY (external PCB antenna) 1200 m @ 802.15.4 (external glue stick antenna) 1400 m @ Sub-1G (external glue stick antenna)

전력 증폭기가 통합된 TI SoC CC1352P7   을 기반으로 하는 RF-TI1352P2는 고성능 1GHz 미만 + 2.4GHz 이중 대역 모듈 입니다 . 48MHz 및 32.768kHz 크리스털, 256KB ROM, 704KB 플래시, IPEX 커넥터 및 다양한 무선 주파수의 하프홀 RF 출력 핀을 통합하여 외부 안테나 연결을 보장합니다. ARM ®  Cortex ® -M4F 코어 애플리케이션 프로세서는 장거리 및 저전력에 최적화되어 있습니다. 작은 크기, 견고한 연결 거리, 견고한 신뢰성이 특징입니다. 다중 대역 모듈은 Thread, Zigbee ® , Matter, Bluetooth ®  5.3 Low Energy, IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY ® 용 DMM 드라이버를 통해 868MHz , 915MHz 및 2.4GHz에 대한 다중 프로토콜을 지원합니다. , TI 15.4-Stack(Sub-1GHz 및 2.4GHz)을 포함한 독점 시스템. 간편한 조립과 비용 효율적인 PCB 설계를 위한 1.27mm 피치 스탬프 스틱 패키지입니다.

TI CC1352P7 다중 프로토콜 및 다중 대역 Sub-1GHz RF-TI1352P2

풍부한 메모리

CC1352P7 무선 모듈은 256KB ROM, 704KB 플래시를 통합하여 많은 복잡한 애플리케이션, 특히 Matter 네트워킹에서 가능합니다.

유연한 RF 출력 모드

1G 및 2.4G 이하 무선 주파수를 위한 개별 IPEX 커넥터 2개와 하프홀 RF 출력 핀은 모든 요구 사항을 충족할 수 있습니다.

동적 멀티프로토콜 관리자

다중 프로토콜 RF 모듈은 DMM 드라이버를 통해 Zigbee®, Thread, Matter, Bluetooth® 5.3 저에너지, IEEE 802.15.4g, 6LoWPAN, MIOTY®, 독점 시스템 및 동시 다중 프로토콜을 지원합니다.

듀얼밴드 무선 주파수

868MHz, 915MHz 및 2.4GHz용 듀얼 밴드 무선 주파수를 통해 스마트 미터, 건물 보안 시스템, 휴대용 전자 장치 및 장거리 센서 애플리케이션에 널리 사용되는 CC1352P7 다중 프로토콜 모듈을 사용할 수 있습니다.

관련 자료:

TI CC1352P 다중 대역 무선 모듈이란 무엇입니까?

CC1352R 다중 프로토콜 이중 대역 무선 솔루션

Sub-1GHz 대 2.4GHz: 7가지 요점

Wi-SUN 기술을 구현하는 RF-star

무선 SoC:

  • 48MHz ARM ®  Cortex ® -M4F 프로세서
  • TX 전력: 최대 +20dBm
  • 감도 :
    • -121dBm @ Sub GHz(장거리 모드)
    • -110dBm @ 서브 GHz(50kbps)
    • -104dBm @ Bluetooth 125kbps(LE 코드 PHY)
  • 메모리
    • 704KB 플래시
    • 256KB ROM
    • 8 0kB SRAM

특징:

  • 독점 2.4GHz
  • 아마존 보도
  • 블루투스 5.3 저에너지
  • 지그비, 스레드, 물질
  • IEEE 802.15.4
  • IPv6 기반 스마트 객체(6LoWPAN)
  • 미오티
  • 무선 M-버스
  • Wi-SUN
  • KNX RF
  • 아마존 보도
  • 독점 시스템
  • SimpleLinkTM TI 15.4-스택(Sub-1GHz)
  • DDM(동적 멀티프로토콜 관리자) 드라이버

작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C

풍부한 주변기기:

  • ADC
  • DAC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


TI CC131x 시리즈 Sub-1G 모듈
부품 번호 RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
사진
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3
안테나 IPEX 반 구멍 인터페이스 IPEX IPEX/하프 홀 인터페이스 IPEX/하프 홀 인터페이스 PCB 반 구멍 인터페이스 PCB IPEX/하프 홀 인터페이스 IPEX/하프 홀 인터페이스
152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
플래시 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
프로토콜 Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY®, 무선 M-Bus(T, S, C 모드), Wi-SUN®, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4 스택( 하위 1GHz) IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY®, 무선 M-Bus(T, S, C 모드), Wi-SUN®, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4 스택( 하위 1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz)
전원 공급 장치 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장
빈도 800MHz ~ 928MHz, 2.4GHz 800MHz ~ 928MHz, 2.4GHz 800MHz ~ 928MHz, 2.4GHz 431MHz ~ 527MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 431MHz ~ 527MHz 779MHz ~ 930MHz
최대. 송신 전력 +20dBm +20dBm +14dBm @ Sub-1GHz +5dBm @ 2.4GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
수신 감도 –121dBm @Sub-1G(장거리 모드) –110dBm @ 50Kbps Sub-1G –104dBm @125kbps LE 코드 PHY –121dBm @Sub-1G(장거리 모드) –110dBm @Sub-1G(50Kbps) –105dBm @125kbps LE 코드 PHY –121dBm @Sub G(장거리 모드) –110dBm @Sub G(50Kbps) –105dBm @125kbps LE 코딩 PHY –121dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –121dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 180m @ 1M PHY(외부 PCB 안테나) 230m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 글루 스틱 안테나) 1400m @ Sub-1G(외부 글루 스틱 안테나) 180m @ 1M PHY(외부 PCB 안테나) 230m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 글루 스틱 안테나) 1400m @ Sub-1G(외부 글루 스틱 안테나) 120m @ 1M PHY(외부 PCB 안테나) 180m @ LE Coded PHY(외부 PCB 안테나) 900m @ 802.15.4(외부 글루 스틱 안테나) 900m @ Sub-1G(외부 글루 스틱 안테나) 1000m(외부 접착제 스틱 안테나) 1000m(외부 접착제 스틱 안테나) 720m 1000m(외부 접착제 스틱 안테나) 720m 1000m(외부 접착제 스틱 안테나) 1000m(외부 접착제 스틱 안테나)
치수(mm) 26.5x16.8x2.2 25.0x16.4x2.2 26.5x16.8x2.2 26.0x18.0x2.3 26.0x18.0x2.3 22.0×14.0×1.85 12.5×9.0×1.8 22.0×14.0×1.8 26.0x18.0x2.3 26.0x18.0x2.3
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
기능 무선 M-버스, 에너지 수확 스마트 농업, 센서 제어 스마트 그리드, 산업 모니터링 및 제어 DMM 지원, 더 긴 전송 범위 DMM 지원, 더 긴 전송 범위 온보드 PCB 안테나 초소형 크기, 외부 안테나에 적합 쉽게 삽입할 수 있는 플러그 핀 더 길어진 전송 범위 더 길어진 전송 범위
