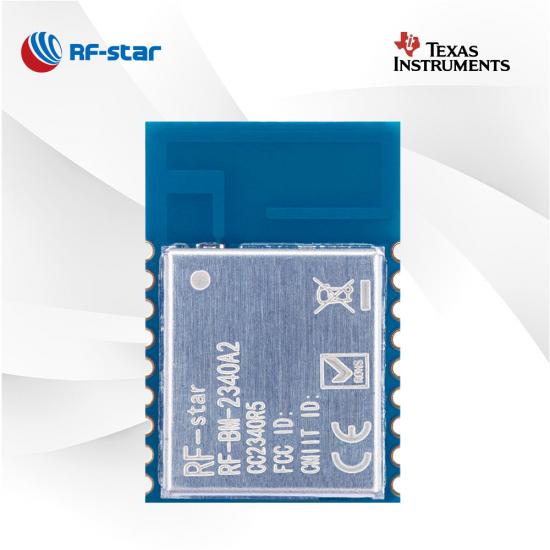

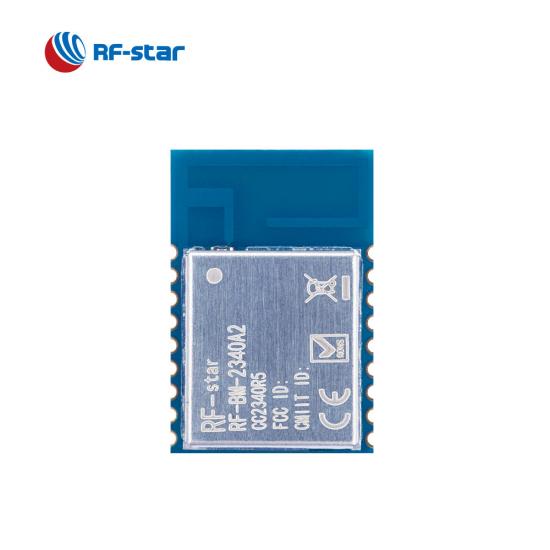

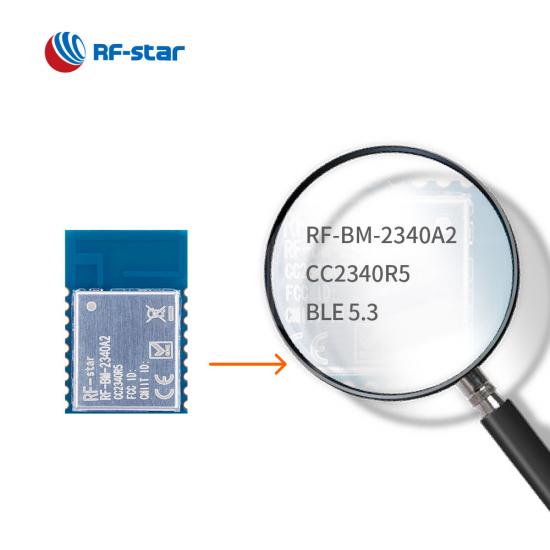

소형 BLE5.0 TI CC2340R5 모듈 RF-BM-2340A2

RF-BM-2340A2는 ZigBee 3.0, SimpleLink ^TM TI 15.4 스택 및 독점 시스템을 지원하는 CC2340R5 MCU와 통합된 Bluetooth LE 5.3 모듈입니다 . 새로운 CC2340Rx 모듈은 고성능, 초저전력 소비 및 컴팩트한 크기로 ESL(전자 선반 라벨링), 의료, 빌딩 자동화 및 기타 무선 RF 애플리케이션에서 환영받습니다. 지금 문의하세요.

P/N:
RF-BM-2340A2
SoC:
CC2340R5
프로세서:
48 MHz ARM® Cortex®-M0+
프로토콜:
Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
작동 주파수:
2402 MHz ~ 2480 MHz

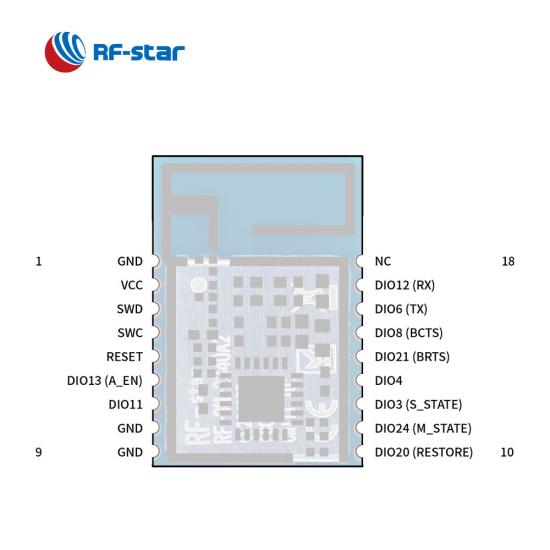

패키지(mm):

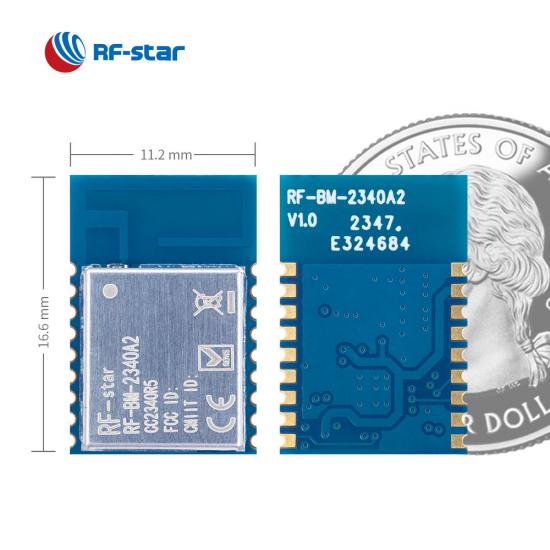

16.6 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
특징:
Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, PCB antenna
GPIO:
12
최대 TX 파워:
+8 dBm
전송 범위:
130 m @ 1M PHY,180 m @ LE Coded PHY

지금 문의하기

새로 출시된 CC2340Rx 모듈 중 하나인 RF-BM-2340A2는 CC2340R5 시리즈 MCU 기반 RF-BM-2340B1 과 마찬가지로 Bluetooth 5.3 저에너지, ZigBee 3.0 , SimpleLinkTM TI 15.4 스택 및 독점 시스템. 그러나 이 BLE 모듈은 고성능 온보드 역F PCB 안테나, 최대 12개의 GPIO 및 UART, I2C 및 SPI 와 같은 풍부한 주변 장치를 통해 훨씬 작은 크기에 최적화되어 있습니다 . 이러한 IoT 설계 프로젝트의 개발 주기를 시장에 단축하고 BLE 장치가 안정적이고 안정적으로 연결할 수 있도록 지원하는 UART Bluetooth 모듈 로 취급됩니다 .

TI CC2340R5 BLE 모듈 RF-BM-2340A2의 특징

다중 프로토콜 지원

BLE 5.3, ZigBee, SimpleLink™ TI 15.4 스택 및 독점 2.4GHz 프로토콜을 지원하는 CC2340 모듈은 조명 제어, 홈 헬스케어, 스마트 빌딩 등에 적합합니다.

2.4GHz RF 트랜시버

모든 CC2340 모듈은 고속 2Mbps 물리 계층(2M PHY) 및 장거리 PHY(코드형 PHY)를 포함하여 BLE 5.3과 호환되는 다중 변조를 지원하는 초저전력 2.4GHz 무선 트랜시버를 제공합니다. .

풍부한 주변기기

RF-BM-2340A2I 모듈과 마찬가지로 RF-BM-2340A2는 스탬프 하프홀 패키지로 12개의 GPIO를 제공하고 UART, SPI, I2C, ADC 등과 같은 풍부한 주변 장치를 지원합니다.

직렬 포트(UART) 프로토콜

RF-BM-2340A2에는 BLE5.0 투명 전송 프로토콜(직렬 포트 프로토콜)이 내장되어 AT 명령으로 풍부한 기능을 구현합니다.

견고한 온보드 PCB 안테나

반전 F PCB 안테나가 탑재된 RF-BM-2340A2 무선 모듈은 더 나은 RF 성능을 제공하고 프로젝트 비용을 절감할 수 있습니다.

- 관련 영상 -

참조 자료:

저렴한 CC2340R5 Bluetooth 5.3 모듈 - 재고 있음

CC2340 시리즈 초저전력 BLE 모듈 RF-BM-2340B1 소개

CC2340 Bluetooth LE 모듈 비교

무선 SoC:

48MHz ARM ^® Cortex ^® - M0+ 프로세서
TX 전력: 최대 +8dBm
감도 :

-96dBm @ 802.15.4(2.4GHz)
-102dBm @ Bluetooth 5.0(LE 코드 PHY)(125kbps)

메모리

512KB 플래시
12KB ROM
36KB SRAM

데이터 속도

르 1M PHY
르 2M PHY
LE 코딩된 PHY(장거리)

프로토콜:

블루투스 5.3 저에너지
지그비 3.0
소유권
B 루투스 메시 (저전력 노드)
SimpleLink ^TM TI 15.4 스택

작동 범위:

공급 전압 범위 1.8V ~ 3.8V
작동 온도 범위: -40 °C ~ +85 °C

풍부한 주변기기:

ADC
UART
SPI
나는 ^2C
RTC

RF-BM-2340A2 및 RF-BM-2340A2I CC2340R5 BLE5.3 또는 ZigBee 3.0 무선 모듈 하드웨어 데이터시트

TI SimpleLink CC2340 시리즈 다중 프로토콜 모듈
부품 번호	RF-BM-2340B1	RF-BM-2340B1I	RF-BM-2340A2	RF-BM- 2340A2Ⅰ	RF-BM-2340C2
사진
IC	CC2340R5	CC2340R5	CC2340R5	CC2340R5	CC2340R5
핵심	48MHz ARM® Cortex®-M0+	48MHz ARM® Cortex®-M0+	48MHz ARM® Cortex®-M0+	48MHz ARM® Cortex®-M0+	48MHz ARM® Cortex®-M0+
안테나	PCB	IPEX/하프 홀 인터페이스	IPEX	IPEX/하프 홀 인터페이스	칩/하프 홀 인터페이스
램	36KB	36KB	36KB	36KB	36KB
플래시	512KB	512KB	512KB	512KB	512KB
프로토콜	BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템	BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템	BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템	BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템	BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템
전원공급장치	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장
빈도	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz
최대. 송신 전력	+8dBm	+8dBm	+8dBm	+8dBm	+8dBm
수신 감도	125kbps의 경우 –102dBm LE 코딩된 PHY 의 경우 BLE 1Mbps의 경우 -96.5dBm	125kbps의 경우 –102dBm LE 코딩된 PHY 의 경우 BLE 1Mbps의 경우 -96.5dBm	125kbps의 경우 –102dBm LE 코딩된 PHY 의 경우 BLE 1Mbps의 경우 -96.5dBm	125kbps의 경우 –102dBm LE 코딩된 PHY 의 경우 BLE 1Mbps의 경우 -96.5dBm	125kbps의 경우 –102dBm LE 코딩된 PHY 의 경우 BLE 1Mbps의 경우 -96.5dBm
GPIO	24	24	12	12	12
작동 온도	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
보관 온도	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
전송 범위	130m @ 1M PHY 180m @ LE 코드 PHY	150m @ 1M PHY(외부 PCB 안테나) 220m @ LE Coded PHY(외부 PCB 안테나)	130m @ 1M PHY 180m @ LE 코드 PHY	150m @ 1M PHY(외부 PCB 안테나) 220m @ LE Coded PHY(외부 PCB 안테나)	50m @ 1M PHY 80m @ LE 코드 PHY
치수(mm)	22.0x15.55x2.1	22.0x15.55x2.1	16.6x11.2x2.1	15.2x11.2x2.1	8.0x8.0x1.82
패키지	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀
오타	√	√	√	√	√
블루투스 메시	√	√	√	√	√
장거리	√	√	√	√	√
2Mbps PHY	√	√	√	√	√
AoA/AoD	SDK는 계획 중입니다.	SDK는 계획 중입니다.	SDK는 계획 중입니다.	SDK는 계획 중입니다.	SDK는 계획 중입니다.
UART 프로토콜	BLE√	BLE√	BLE√	BLE√	BLE√
애플리케이션	의료기기, ESL	의료기기, ESL	의료기기, ESL	의료기기, ESL	의료기기, ESL
