IPEX를 갖춘 컴팩트 멀티 프로토콜 CC2340R5 모듈 RF-BM-2340A2I

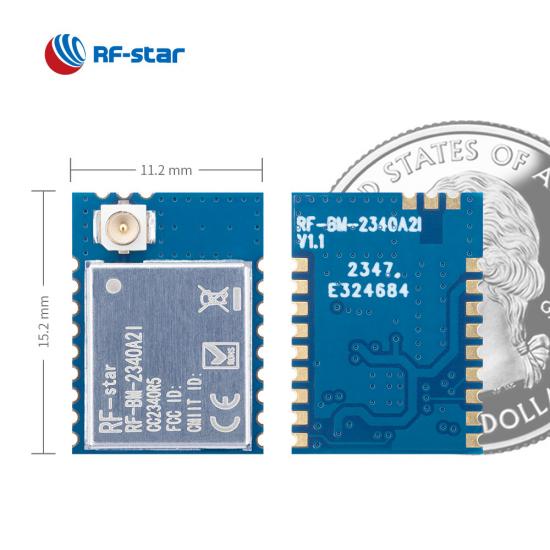

  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector

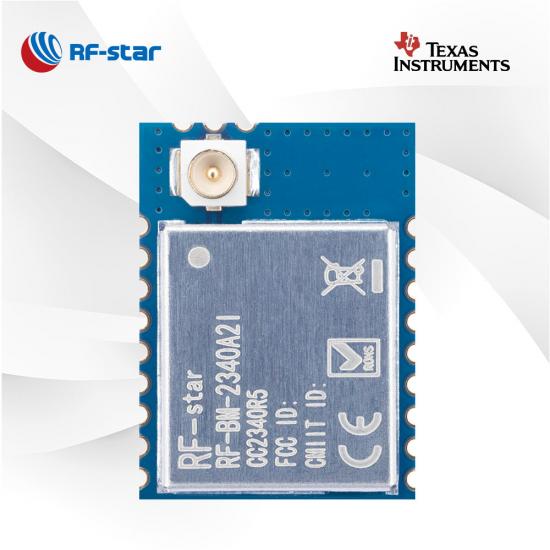

  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector

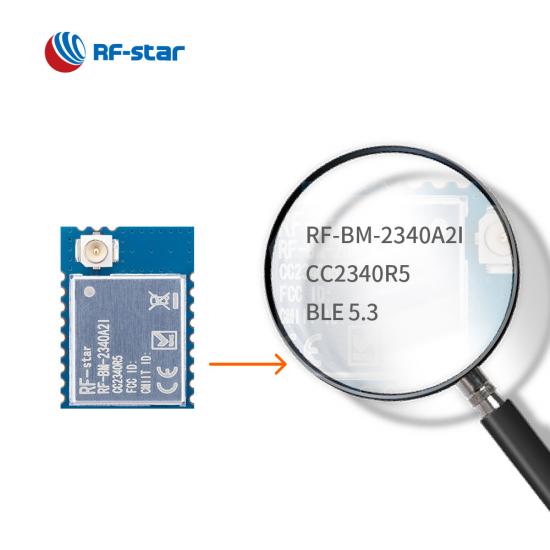

  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector

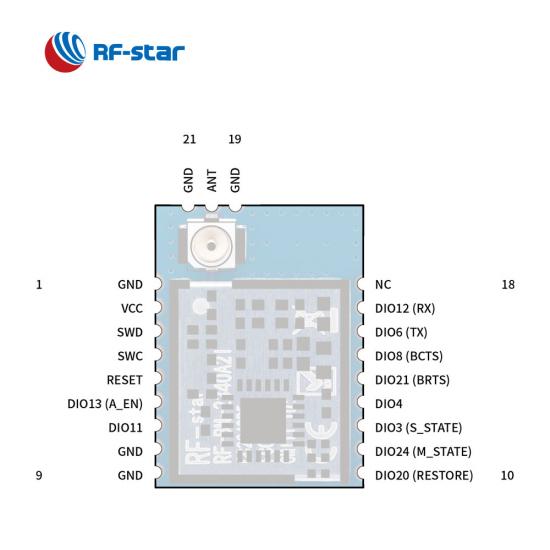

  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector

IPEX를 갖춘 컴팩트 멀티 프로토콜 CC2340R5 모듈 RF-BM-2340A2I

CC2340R5 4*4 IC가 내장된 다중 프로토콜 모듈 RF-BM-2340A2I는 RF-BM-2340A2의 고성능 IPEX 커넥터 버전으로, 실행 가능한 외부 안테나와 작은 크기를 갖추고 있어 컴팩트한 크기와 전송 범위 요구 사항을 충족합니다. 프로젝트. CC2340R5 모듈에 대한 자세한 내용을 보려면 아래로 스크롤하거나 문의 이메일을 보내세요.

  • P/N:

    RF-BM-2340A2I

  • SoC:

    CC2340R5

  • 프로세서:

    48 MHz ARM® Cortex®-M0+

  • 프로토콜:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

  • 패키지(mm):

    15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin

  • 특징:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), Compact dimension, IPEX connector for several external antennas

  • GPIO:

    12

  • 최대 TX 파워:

    +8 dBm

  • 전송 범위:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)
지금 문의하기

CC2340Rx 모듈 제품군 의 새로운 구성원인 다중 프로토콜 RF-BM-2340A2I 모듈 통합 CC2340R5 IC가 즉시 공개됩니다. RF-BM-2340A2 와 마찬가지로 RF-BM-2340A2I도 ZigBee 3.0 , SimpleLinkTM TI 15.4 스택 및 독점 시스템을 동시에 지원하는 12개의 GPIO를 갖춘 UART Bluetooth LE 모듈 입니다. 가장 큰 특징은 더 많은 안테나를 확장할 수 있는 IPEX 커넥터 와 작은 크기(15.2mm x 11.2mm x 1.7mm) 디자인입니다. 여러 개의 광범위한 안테나, 풍부한 주변 장치 인터페이스(예: UART, SPI, I2C 등) 및 대기 전류가 710nA 미만인 저전력 소비로 인해 CC2340R5 모듈을 사용하면 휴대용 IoT 제품 및 장치를 빠르게 만들 수 있습니다. .

TI CC2340R5 다중 프로토콜 모듈 RF-BM-2340A2I의 특징


다중 프로토콜 용량

BLE 5.3, ZigBee, SimpleLink™ TI 15.4 스택 및 독점 2.4GHz 프로토콜을 지원하는 CC2340 모듈은 스마트 홈, 화재 안전 시스템, 가전제품 등에 적합합니다.

유연한 안테나 옵션

하프홀 ANT RF 핀 및 IPEX 커넥터와 같은 RF-BM-2340A2I 모듈의 다양한 RF 출력 모드는 장거리 애플리케이션을 위해 설계되었습니다.

풍부한 자원

CC2340R5 모듈과 마찬가지로 RF-BM-2340A2I는 512KB의 시스템 내 프로그래밍 가능 플래시, 12KB의 부트로더 및 드라이버에 충분한 ROM, 36KB의 초저누설 시스템 RAM(SRAM)과 통합되어 있습니다.

고성능 RF

출력 전력은 온도 보상을 통해 최대 +8dBm에 도달하고, 수신 감도는 BLE 1Mb/s의 경우 -96dBm, BLE Coded PHY 125kbps의 경우 -102dBm으로 최적화됩니다.

직렬 포트(UART) 프로토콜

RF-BM-2340A2I에는 BLE5.0 투명 전송 프로토콜(직렬 포트 프로토콜)이 내장되어 AT 명령으로 풍부한 기능을 구현합니다.



- 관련 영상 -


참조 자료:

저렴한 CC2340R5 Bluetooth 5.3 모듈 - 재고 있음

CC2340 시리즈 초저전력 BLE 모듈 RF-BM-2340B1 소개

CC2340 Bluetooth LE 모듈 비교

무선 SoC:

  • 48MHz ARM ®  Cortex ® - M0+ 프로세서

  • TX 전력: 최대 +8dBm
  • 감도 :

    • -96dBm @ 802.15.4(2.4GHz)

    • -102dBm @ Bluetooth 5.0(LE 코드 PHY)(125kbps)

  • 메모리
    • 512KB 플래시
    • 12KB  ROM
    • 36KB SRAM

  • 데이터 속도

    • 르 1M PHY
    • 르 2M PHY
    • LE 코딩된 PHY(장거리)



프로토콜:

  • 블루투스 5.3 저에너지

  • 지그비 3.0

  • 소유권

  • B 루투스 메시 (저전력 노드)

  • SimpleLink TM TI 15.4 스택


작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:

  • ADC
  • UART
  • SPI
  • 나는 2C​
  • RTC
TI SimpleLink CC2340 시리즈 다중 프로토콜 모듈
부품 번호 RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2Ⅰ RF-BM-2340C2
사진 RF-BM-2340B1 CC2340R5 BLE 모듈
 RF-BM-2340B1I CC2340R5 BLE 모듈
 RF-BM-2340A2 CC2340R5 BLE 모듈
 RF-BM-2340A2I CC2340R5 BLE 모듈
 RF-BM-2340C2 CC2340R5 BLE 모듈
IC CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
핵심 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+
안테나 PCB IPEX/하프 홀 인터페이스 IPEX IPEX/하프 홀 인터페이스 칩/하프 홀 인터페이스
램 36KB 36KB 36KB 36KB 36KB
플래시 512KB 512KB 512KB 512KB 512KB
프로토콜 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템
전원공급장치 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +8dBm +8dBm +8dBm +8dBm +8dBm
수신 감도

125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm

 125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm		 125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm		 125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm		 125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm
GPIO 24 24 12 12 12
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 130m @ 1M PHY 180m @ LE 코드 PHY


 150m @ 1M PHY(외부 PCB 안테나) 220m @ LE Coded PHY(외부 PCB 안테나)  130m @ 1M PHY 180m @ LE 코드 PHY


150m @ 1M PHY(외부 PCB 안테나) 220m @ LE Coded PHY(외부 PCB 안테나) 50m @ 1M PHY

80m @ LE 코드 PHY
치수(mm) 22.0x15.55x2.1 22.0x15.55x2.1 16.6x11.2x2.1 ​ 15.2x11.2x2.1 ​ ​ 8.0x8.0x1.82 ​ ​
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √
블루투스 메시 √ √ √ √ √
장거리 √ √ √ √ √
2Mbps PHY √ √ √ √ √
AoA/AoD SDK는 계획 중입니다. SDK는 계획 중입니다. SDK는 계획 중입니다. SDK는 계획 중입니다. SDK는 계획 중입니다.
UART 프로토콜 BLE√ BLE√ BLE√ BLE√ BLE√
애플리케이션 의료기기, ESL 의료기기, ESL 의료기기, ESL 의료기기, ESL 의료기기, ESL
