RF-BM-2340B1I BLE5.3 모듈

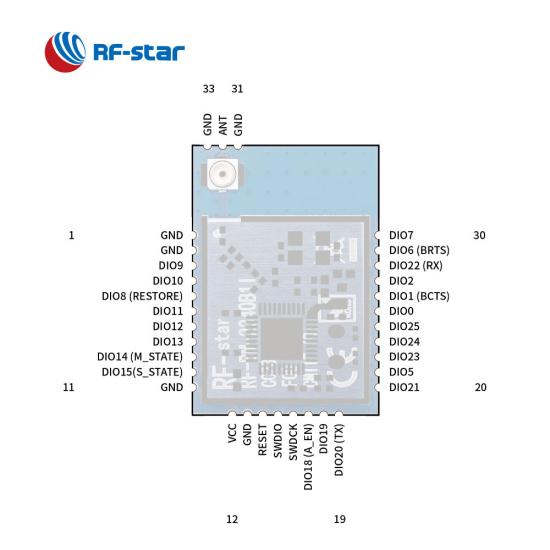

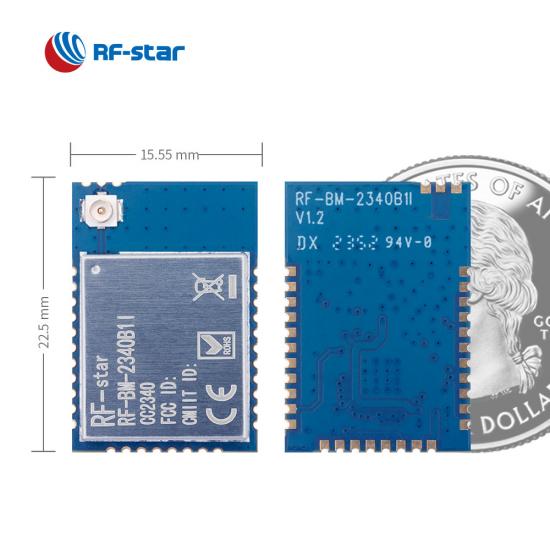

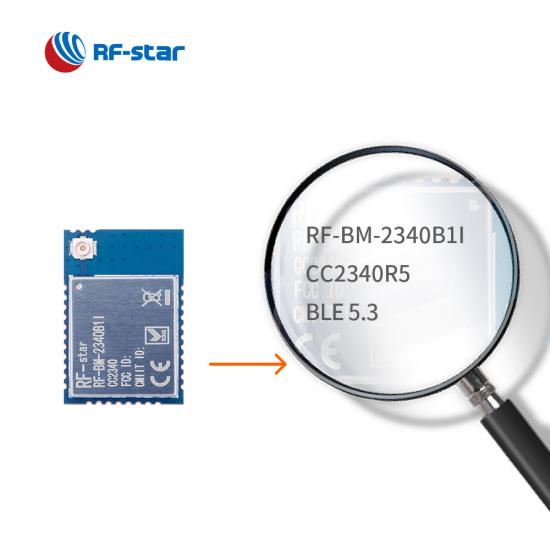

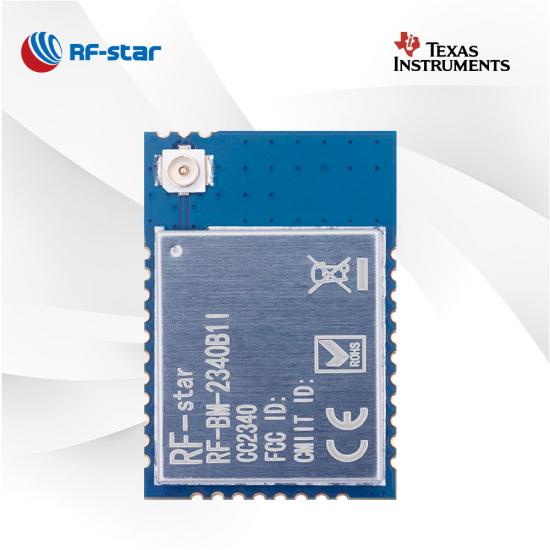

  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5

RF-BM-2340B1I BLE5.3 모듈

RF-BM-2340B1I는 Bluetooth 5.3 저에너지, ZigBee 3.0, SimpleLinkTM TI 15.4 스택 및 독점 시스템을 지원하는 IPEX 안테나 및 24개의 GPIO를 갖춘 저전력 소비를 위해 TI CC2340R5를 기반으로 하는 다중 프로토콜 모듈로 설계되었습니다.

  • P/N:

    RF-BM-2340B1I

  • SoC:

    CC2340R5

  • 프로세서:

    48 MHz ARM® Cortex®-M0+

  • 프로토콜:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

  • 패키지(mm):

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin

  • 특징:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, IPEX antenna

  • GPIO:

    24

  • 최대 TX 파워:

    +8 dBm

  • 전송 범위:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)
지금 문의하기

TI CC2340R5 MCU가 포함된 RF-BM-2340B1I 다중 프로토콜 모듈은 Bluetooth 5.3 저에너지 뿐만 아니라 ZigBee 3.0 , SimpleLinkTM TI 15.4 스택 및 독점 시스템을 지원하는 CC2340Rx 모듈 의 새로운 구성원입니다 . CC2340R5 모듈은 강력한 48MHz ARM® Cortex®-M0+ 프로세서, IPEX 안테나 및 UART, I2C, SPI 와 같은 고급 주변 장치를 갖추고 있습니다 . 최대 8dBm TX 전력과 유연한 저전력 모드를 통해 IPEX 모듈은 고성능, 낮은 전력 소비 및 장거리를 갖춘 다양한 애플리케이션에 적응할 수 있습니다.

TI CC2340R5 BLE5.3 모듈 RF-BM-2340B1I의 특징

다중 프로토콜 용량

BLE 5.3, ZigBee, SimpleLink™ TI 15.4 스택 및 독점 2.4GHz 프로토콜을 지원하는 CC2340 모듈은 의료 전자 장치, 산업용 전자 장치 등에 적합합니다.

유연한 RF 출력 모드

하프홀 ANT RF 핀 및 IPEX 커넥터와 같은 RF-BM-2340B1I 모듈의 다양한 RF 출력 모드는 장거리 애플리케이션을 위해 설계되었습니다.

풍부한 자원

CC2340R5 모듈은 512KB의 시스템 내 프로그래밍 가능 플래시, 12KB의 부트로더 및 드라이버에 충분한 ROM, 36KB의 초저누설 시스템 RAM(SRAM)을 제공합니다.

뛰어난 RF 성능

출력 전력은 온도 보상을 통해 최대 +8dBm에 도달하고, 수신 감도는 BLE 1Mb/s의 경우 -96dBm, BLE Coded PHY 125kbps의 경우 -102dBm으로 최적화됩니다.

직렬 포트(UART) 프로토콜

RF-BM-2340B1I에는 BLE5.0 투명 전송 프로토콜(직렬 포트 프로토콜)이 내장되어 AT 명령으로 풍부한 기능을 구현합니다.



- 관련 영상 -


참조 자료:

저렴한 CC2340R5 Bluetooth 5.3 모듈 - 재고 있음

CC2340 시리즈 초저전력 BLE 모듈 RF-BM-2340B1 소개

CC2340 Bluetooth LE 모듈 비교

무선 SoC:

  • 48MHz ARM ®  Cortex ® - M0+ 프로세서

  • TX 전력: 최대 +8dBm
  • 감도 :

    • -96dBm @ 802.15.4(2.4GHz)

    • -102dBm @ Bluetooth 5.0(LE 코드 PHY)(125kbps)

  • 메모리
    • 512KB 플래시
    • 12KB  ROM
    • 36KB SRAM

  • 데이터 속도

    • 르 1M PHY
    • 르 2M PHY
    • LE 코딩된 PHY(장거리)



프로토콜:

  • 블루투스 5.3 저에너지

  • 지그비 3.0

  • 소유권

  • B 루투스 메시 (저전력 노드)

  • SimpleLink TM TI 15.4 스택


작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:

  • ADC
  • UART
  • SPI
  • 나는 2C​
  • RTC
TI SimpleLink CC2340 시리즈 다중 프로토콜 모듈
부품 번호 RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2Ⅰ RF-BM-2340C2
사진 RF-BM-2340B1 CC2340R5 BLE 모듈
 RF-BM-2340B1I CC2340R5 BLE 모듈
 RF-BM-2340A2 CC2340R5 BLE 모듈
 RF-BM-2340A2I CC2340R5 BLE 모듈
 RF-BM-2340C2 CC2340R5 BLE 모듈
IC CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
핵심 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+
안테나 PCB IPEX/하프 홀 인터페이스 IPEX IPEX/하프 홀 인터페이스 칩/하프 홀 인터페이스
램 36KB 36KB 36KB 36KB 36KB
플래시 512KB 512KB 512KB 512KB 512KB
프로토콜 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템
전원공급장치 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +8dBm +8dBm +8dBm +8dBm +8dBm
수신 감도

125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm

 125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm		 125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm		 125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm		 125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm
GPIO 24 24 12 12 12
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 130m @ 1M PHY 180m @ LE 코드 PHY


 150m @ 1M PHY(외부 PCB 안테나) 220m @ LE Coded PHY(외부 PCB 안테나)  130m @ 1M PHY 180m @ LE 코드 PHY


150m @ 1M PHY(외부 PCB 안테나) 220m @ LE Coded PHY(외부 PCB 안테나) 50m @ 1M PHY

80m @ LE 코드 PHY
치수(mm) 22.0x15.55x2.1 22.0x15.55x2.1 16.6x11.2x2.1 ​ 15.2x11.2x2.1 ​ ​ 8.0x8.0x1.82 ​ ​
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √
블루투스 메시 √ √ √ √ √
장거리 √ √ √ √ √
2Mbps PHY √ √ √ √ √
AoA/AoD SDK는 계획 중입니다. SDK는 계획 중입니다. SDK는 계획 중입니다. SDK는 계획 중입니다. SDK는 계획 중입니다.
UART 프로토콜 BLE√ BLE√ BLE√ BLE√ BLE√
애플리케이션 의료기기, ESL 의료기기, ESL 의료기기, ESL 의료기기, ESL 의료기기, ESL
