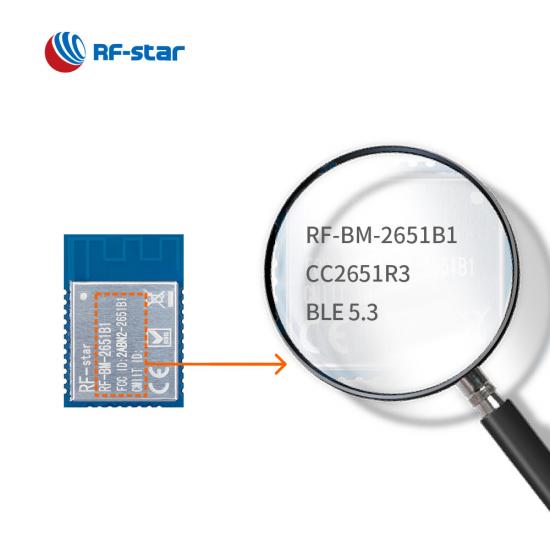

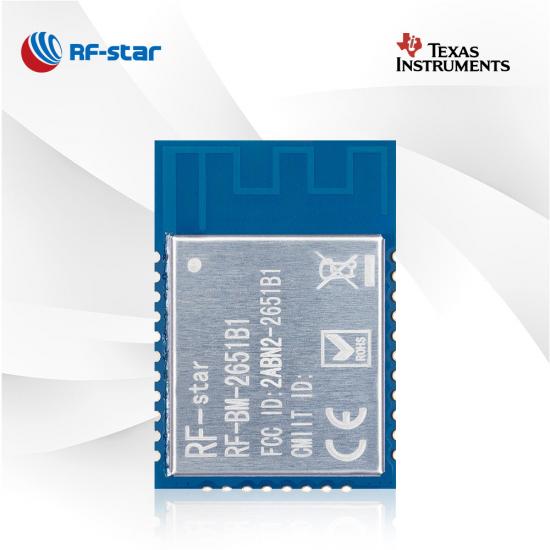

RF-BM-2651B1 CC2651R3 모듈

RF-BM-2651B1은 저전력 무선 통신 및 고급 감지 IoT 제품을 위해 설계된 단일 프로토콜 모듈입니다. BLE5.3, ZigBee, IEEE 802.15.4g, TI 15.4-스택(2.4GHz)을 지원합니다. RF-BM-2651B1은 상대적으로 저렴한 비용으로 더 높은 요구 사항의 애플리케이션을 가능하게 하는 RF 모듈입니다.

  • P/N:

    RF-BM-2651B1
  • SoC:

    CC2651R3
  • 프로세서:

    48 MHz ARM® Cortex®-M4
  • 프로토콜:

    Bluetooth 5.3 Low Energy, ZigBee 3.0, IEEE 802.15.4, TI 15.4-stack(2.4 GHz)
  • 작동 주파수:

    2402 MHz ~ 2480 MHz
  • 패키지(mm):

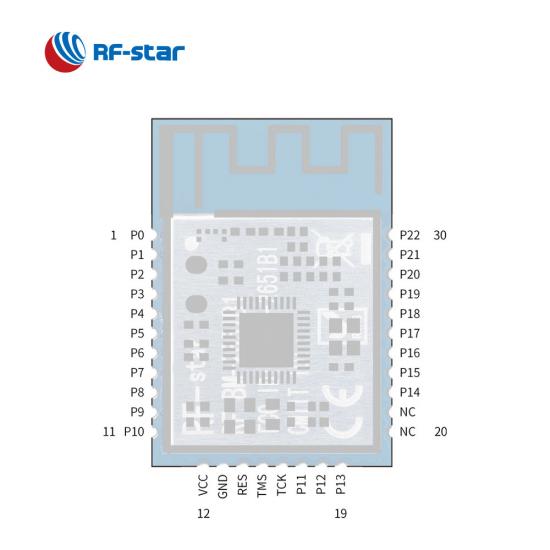

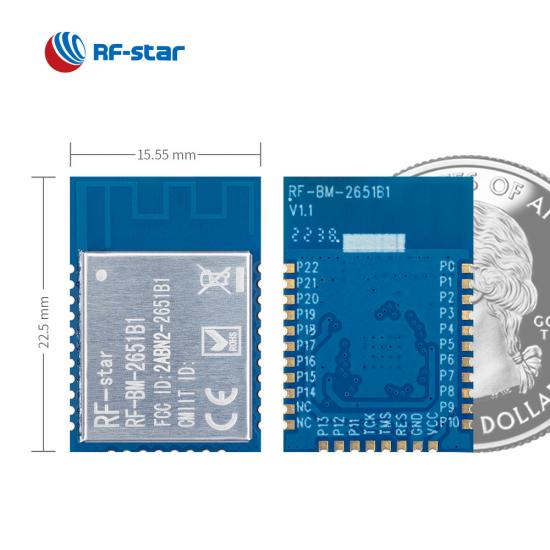

    22.5 × 15.55 × 2.3, half-hole, 1.27 pitch, 30-pin
  • 특징:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Bluetooth mesh, Zigbee coordinator, Zigbee network processor, Sleepy end device, OAD
  • GPIO:

    23
  • 최대 TX 파워:

    +5 dBm
  • 전송 범위:

    150 m (@BLE), 300 m (@ZigBee)

RF-BM-2651B1 단일 프로토콜 모듈은 48MHz ARM ®  Cortex ® -M4  의 강력한 프로세서를 탑재한 TI 를 기반으로 합니다 . 이 모듈에는 48MHz 크리스털, 32.768kHz 크리스털, 352kB 플래시, 40kB RAM 및 고성능 PCB 온보드 안테나가 통합되어 있습니다. 높은 RF 성능으로 인해 그리드 인프라 , 의료 애플리케이션 및 소매 자동화에 잘 내장될 수 있습니다.

CC2651R3 단일 프로토콜 모듈 RF-BM-2651B1


- 응용분야 -

·  동작 감지기

· 의료

·  전자 선반 라벨

·  산업운송

·  스마트 트래커

·  화재경보 제어판

CC2651R3 단일 프로토콜 모듈 RF-BM-2651B1의 응용

관련 자료:

CC2651R3 SoC 기반 2.4GHz 모듈 -- RF-BM-2651B1

무선 SoC:

  • 48MHz ARM ®  Cortex ® -M4 프로세서

  • TX 전력: 최대 +5dBm
  • 감도 :
    • 100dBm @ 802.15.4(2.4GHz)

    • - 104dBm @ Bluetooth 5.0(LE 코딩 PHY)(125kbps)

  • 메모리
    • 352KB 플래시
    • 8KB  RAM
  • 데이터 속도

    • 르 1M PHY

    • 르 2M PHY

    • LE 코딩된 PHY(장거리)



특징 :

  • 지그비

  • 블루투스 5.3 저에너지

  • SimpleLink TI 15.4 스택

  • 독점 시스템

작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:

  • DAC
  • SSI
  • ADC
  • UART
  • I2C
  • I2S
