RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.
다중 프로토콜 모듈
집 /

무선 모듈

/

다중 프로토콜 모듈

/

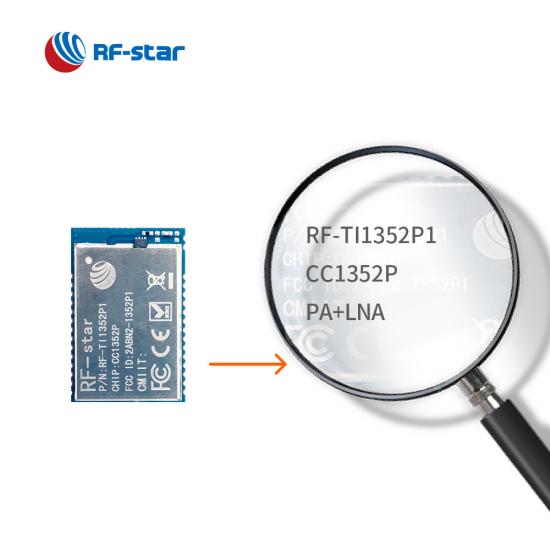

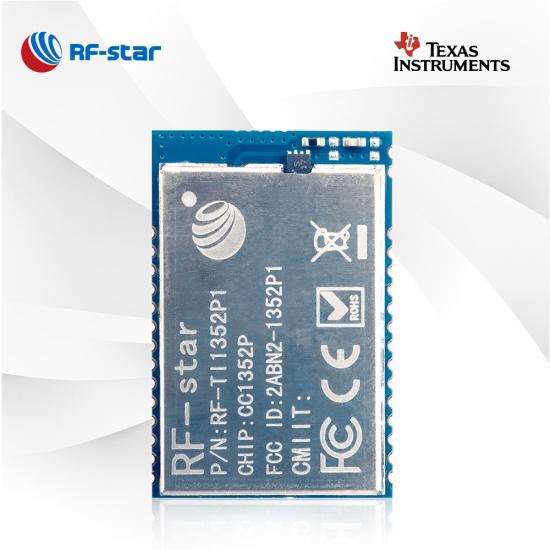

CC1352P 다중 프로토콜 및 다중 대역 Sub-1GHz 및 2.4GHz 무선 모듈 RF-TI1352P1

  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz

CC1352P 다중 프로토콜 및 다중 대역 Sub-1GHz 및 2.4GHz 무선 모듈 RF-TI1352P1

RF-TI1352P1은 CC1352P를 기반으로 하는 다중 프로토콜 및 다중 대역 Sub-1GHz 및 2.4GHz 무선 모듈이며 고급 IoT 시장을 위해 설계되었습니다. 전력 증폭기가 포함된 CC1352P 모듈은 DMM 드라이버를 통해 동시 다중 프로토콜 작동을 지원합니다. RF-TI1352P1은 설계와 애플리케이션을 최적화할 수 있습니다.

  • P/N:

    RF-TI1352P1

  • SoC:

    CC1352P

  • 프로세서:

    48 MHz ARM® Cortex®-M4F

  • 프로토콜:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY Working Frequency: 800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • 작동 주파수:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • 패키지(mm):

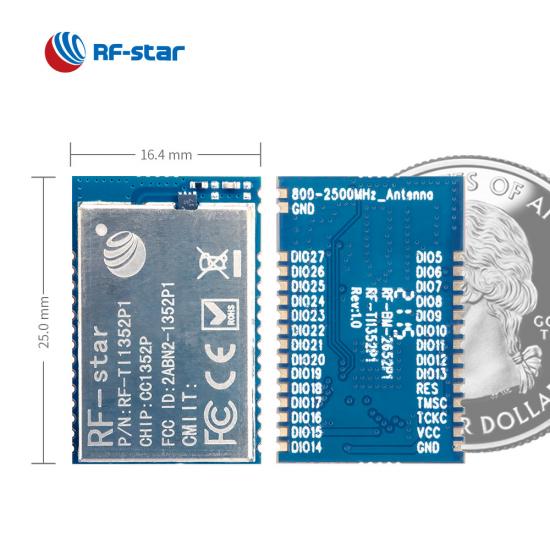

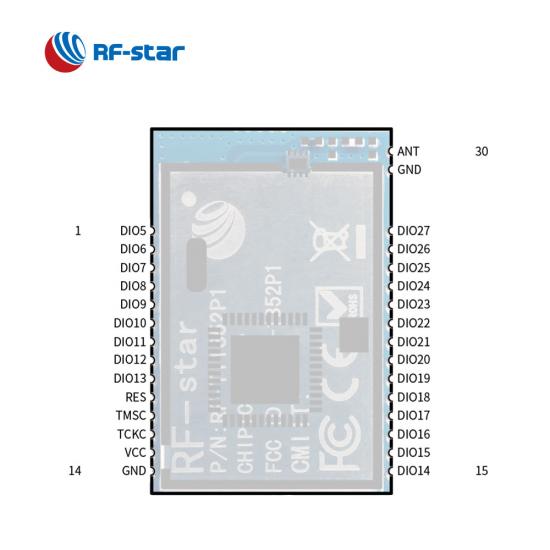

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • 특징:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator

  • GPIO:

    23

  • 최대 TX 파워:

    +20 dBm

  • 전송 범위:

    500 m (@BLE), 800 m (@ZigBee), 1000 m (@Sub-1 GHz)
지금 문의하기

RF-TI1352P1은 48MHz ARM® Cortex®-M4F의 강력한 프로세서를 갖춘 TI CC1352P 를 기반으로 하는 다중 프로토콜 및 다중 대역 모듈입니다 . 이 모듈은 48MHz 크리스털, 32.768kHz 크리스털, 352kB 플래시, 256kB ROM, LC 필터 및 다양한 안테나 옵션을 위한 IPEX 커넥터로 구성됩니다. 최대 TX 전력은 최대 20dBm이므로 모듈이 더 긴 전송 범위와 더 높은 RF 성능을 달성할 수 있습니다. 이는 ZHA( ZigBee Home Automation ) 및 Zigbee2MQTT 에서 널리 사용됩니다 . 다중 프로토콜과 다중 대역은 Dynamic Multiprotocol Manager 드라이버에 의해 계승되어 애플리케이션의 다양성을 달성합니다. 슬리피 엔드 장치, ZigBee 코디네이터, 연기 센서, 스마트 추적기 등.


TI CC1352P PA 통합 RF-TI1352P1을 갖춘 다중 프로토콜 및 다중 대역 Sub-1GHz 및 2.4GHz 무선 모듈

강력한 프로세서

ARM® Cortex®-M4F 코어 애플리케이션 프로세서와 내부 전력 증폭기를 갖춘 TI SoC CC1352P를 기반으로 하는 Sub 1GHz 및 2.4GHz 모듈은 장거리 및 저전력 애플리케이션에 매우 적합합니다.

동적 멀티프로토콜 관리자

다중 프로토콜 RF 모듈은 DMM 드라이버를 통해 Zigbee®, Thread, Bluetooth® 5.1 저에너지, IEEE 802.15.4g, 6LoWPAN, MIOTY®, Bluetooth 메시, Wi-SUN, 독점 시스템 및 동시 다중 프로토콜을 지원합니다.

최대. 송신 전력

통합 전력 증폭기를 사용하면 다중 대역 모듈의 최대 TX 전력이 최대 20dBm이므로 더 긴 전송 범위와 더 높은 RF 성능을 달성할 수 있습니다.


높은 보안

장치 ID, 디버그 보안, 보안 부팅, 펌웨어 업데이트, 암호화 가속(RNG, AES, SHA, ECC)을 제공합니다.


관련 자료:

TI CC1352P 다중 대역 무선 모듈이란 무엇입니까?

CC1352R 다중 프로토콜 이중 대역 무선 솔루션

Sub-1GHz 대 2.4GHz: 7가지 요점


무선 SoC:

  • 48MHz ARM ®  Cortex ® -M4F 프로세서
  • TX 전력: 최대 +20dBm
  • 감도 :
    • -121dBm @ Sub GHz(장거리 모드)
    • -110dBm @ 서브 GHz(50kbps)
    • -105dBm @ Bluetooth 5.0(LE 코드 PHY)
  • 메모리
    • 352KB 플래시
    • 256KB ROM
    • 8 0kB SRAM
  • 데이터 속도:
    • 르 1M PHY
    • 르 2M PHY
    • LE 코딩된 PHY(장거리)

특징:

  • IEEE 802.15.4
  • 무선 M-버스(T, S, C, N 모드)
  • 6LoWPAN
  • Wi-SUN NWP
  • 독점 2.4GHz
  • 아마존 보도
  • 블루투스 5.1 저에너지
  • 지그비
  • 실
  • 미오티
  • 블루투스 메시
  • 방향탐지 NCP
  • OAD

작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C

풍부한 주변기기:

  • ADC
  • DAC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


TI CC131x 시리즈 Sub-1G 모듈
부품 번호 RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
사진
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3
안테나 IPEX 반 구멍 인터페이스 IPEX IPEX/하프 홀 인터페이스 IPEX/하프 홀 인터페이스 PCB 반 구멍 인터페이스 PCB IPEX/하프 홀 인터페이스 IPEX/하프 홀 인터페이스
램 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
플래시 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
프로토콜 Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY®, 무선 M-Bus(T, S, C 모드), Wi-SUN®, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4 스택( 하위 1GHz) IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY®, 무선 M-Bus(T, S, C 모드), Wi-SUN®, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4 스택( 하위 1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz)
전원공급장치 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장
빈도 800MHz ~ 928MHz, 2.4GHz 800MHz ~ 928MHz, 2.4GHz 800MHz ~ 928MHz, 2.4GHz 431MHz ~ 527MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 431MHz ~ 527MHz 779MHz ~ 930MHz
최대. 송신 전력 +20dBm +20dBm +14dBm @ Sub-1GHz +5dBm @ 2.4GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
수신 감도 –121dBm @Sub-1G(장거리 모드) –110dBm @ 50Kbps Sub-1G –104dBm @125kbps LE 코드 PHY –121dBm @Sub-1G(장거리 모드) –110dBm @Sub-1G(50Kbps) –105dBm @125kbps LE 코드 PHY –121dBm @Sub G(장거리 모드) –110dBm @Sub G(50Kbps) –105dBm @125kbps LE 코딩 PHY –121dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –121dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 180m @ 1M PHY(외부 PCB 안테나) 230m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 글루 스틱 안테나) 1400m @ Sub-1G(외부 글루 스틱 안테나) 180m @ 1M PHY(외부 PCB 안테나) 230m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 글루 스틱 안테나) 1400m @ Sub-1G(외부 글루 스틱 안테나) 120m @ 1M PHY(외부 PCB 안테나) 180m @ LE Coded PHY(외부 PCB 안테나) 900m @ 802.15.4(외부 글루 스틱 안테나) 900m @ Sub-1G(외부 글루 스틱 안테나) 1000m(외부 접착제 스틱 안테나) 1000m(외부 접착제 스틱 안테나) 720m 1000m(외부 접착제 스틱 안테나) 720m 1000m(외부 접착제 스틱 안테나) 1000m(외부 접착제 스틱 안테나)
치수(mm) 26.5x16.8x2.2 25.0x16.4x2.2 26.5x16.8x2.2 26.0x18.0x2.3 26.0x18.0x2.3 22.0×14.0×1.85 12.5×9.0×1.8 22.0×14.0×1.8 26.0x18.0x2.3 26.0x18.0x2.3
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
기능 무선 M-버스, 에너지 수확 스마트 농업, 센서 제어 스마트 그리드, 산업 모니터링 및 제어 DMM 지원, 더 긴 전송 범위 DMM 지원, 더 긴 전송 범위 온보드 PCB 안테나 초소형 크기, 외부 안테나에 적합 쉽게 삽입할 수 있는 플러그 핀 더 길어진 전송 범위 더 길어진 전송 범위
