CC1352R 멀티프로토콜 Sub-1GHz 및 2.4GHz 무선 모듈 RF-TI1352B1

  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands

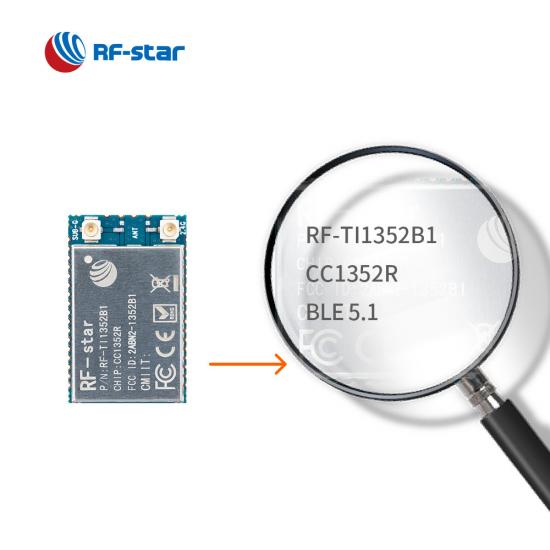

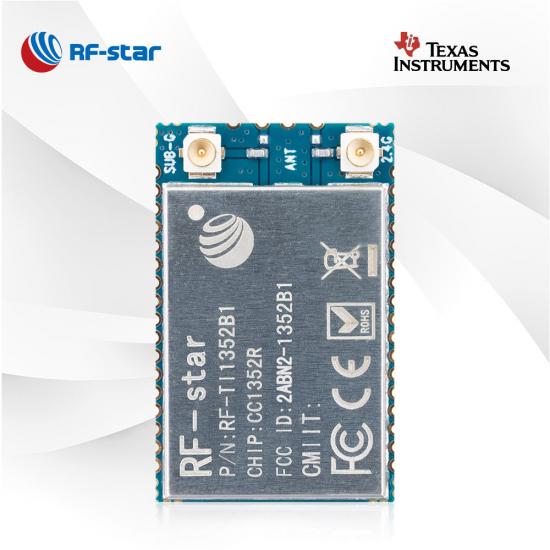

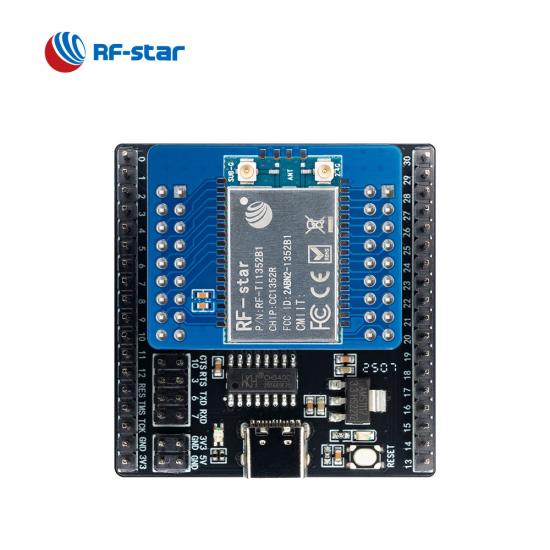

CC1352R 멀티프로토콜 Sub-1GHz 및 2.4GHz 무선 모듈 RF-TI1352B1

CC1352R을 기반으로 하는 RF-TI1352B1은 저전력 무선 통신 및 고급 감지 IoT 시장을 겨냥한 다중 프로토콜 및 다중 대역 Sub-1GHz 및 2.4GHz 무선 모듈입니다. 2밴드 안테나 출력을 갖춘 RF-TI1352B1은 설계 작업을 단순화하는 데 좋은 선택이 될 것입니다.

  • P/N:

    RF-TI1352B1

  • SoC:

    CC1352R

  • 프로세서:

    48 MHz ARM® Cortex®-M4F

  • 프로토콜:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY

  • 작동 주파수:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

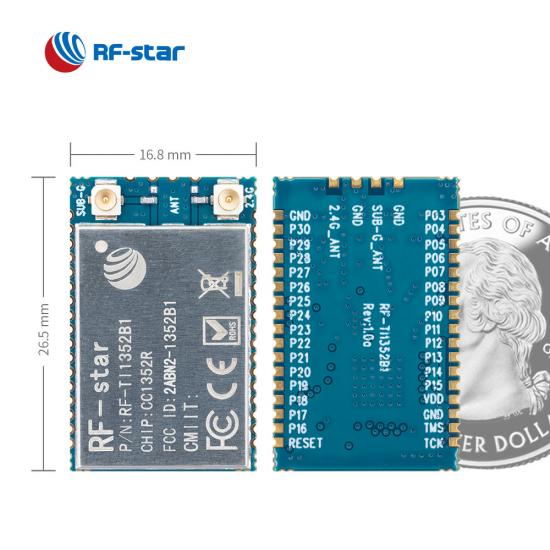

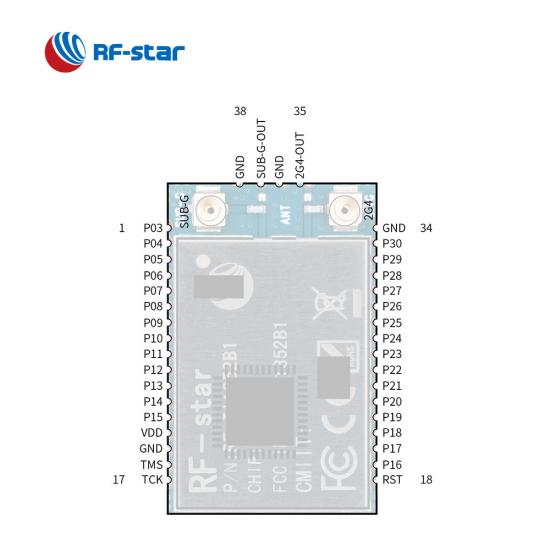

  • 패키지(mm):

    26.5 × 16.8 × 2.2, half-hole, 1.27 pitch, 38-pin

  • 특징:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator, Two IPEX connectors for 2.4 GHz and Sub-1 GHz respectively

  • GPIO:

    28

  • 최대 TX 파워:

    +5 dBm

  • 전송 범위:

    150 m (@BLE), 350 m (@ZigBee), 500 m (@Sub-1 GHz)
지금 문의하기

RF-TI1352B1 모듈은 48MHz ARM® Cortex®-M4F의 강력한 프로세서를 갖춘 TI CC1352R을 기반으로 개발되었습니다 . Thread, Zigbee®, Bluetooth® 5.1 저에너지, IEEE 802.15.4g, IPv6 지원 스마트 객체(6LoWPAN), MIOTY®, TI 15.4-Stack(Sub-Stack)을 포함한 독점 시스템을 지원하는 다중 프로토콜 및 다중 대역 모듈입니다. 1GHz 및 2.4GHz). Sub 1GHz 및 2.4GHz  모듈은 48MHz 크리스털, 32.768kHz 크리스털, 352kB 플래시, 256kB ROM, LC 필터, 각각 2.4GHz 및 Sub-1GHz용 IPEX 커넥터 2개로 구성됩니다. IPEX 커넥터와 더 높은 TX 전력을 통해 모듈은 더 긴 전송 범위에 도달하고 더 나은 애플리케이션 경험을 달성할 수 있는 더 큰 가능성을 갖게 됩니다. DMM 드라이버가 포함된 이 강력한 모듈은 전자 판매 시점 관리(EPOS), 공장 자동화 및 제어, 화재 안전 시스템, 산업 보안 시스템 등과 같은 광범위한 애플리케이션에 적합합니다.


TI CC1352R 다중 프로토콜 및 다중 대역 Sub-1GHz 및 2.4GHz 무선 모듈 RF-TI1352B1

IPEX 커넥터 2개

다중 대역 모듈에 내장된 2개의 IPEX 커넥터를 사용하면 Sub 1GHz 및 2.4GHz 무선 시스템 모두에 유연하고 광범위하게 적용할 수 있습니다.

긴 전송 범위

Sub 1GHz 및 2.4GHz 주파수 대역으로 인해 무선 RF 모듈은 더 먼 장치에 신호를 전송할 수 있으며 간섭에 덜 민감합니다.

동적 멀티프로토콜 관리자

Thread, Zigbee®, Bluetooth® 5.1 Low Energy, Wi-SUN, IEEE 802.15.4g, IPv6 지원 스마트 객체(6LoWPAN), MIOTY®, 독점 시스템 및 동시 멀티프로토콜과 호환되는 멀티 프로토콜 RF 모듈입니다. DMM 드라이버.


직렬 포트 프로토콜

CC1352R 무선 모듈은 Sub 1GHz 및 2.4GHz 다중 프로토콜을 지원하며 Thread, ZigBee, BLE5.3 및 TI 15.4-Stack(Sub 1GHz)용 직렬 인터페이스 통신 프로토콜로 사전 프로그래밍될 수 있습니다.

관련 자료:

CC1352R 다중 프로토콜 이중 대역 무선 솔루션

Sub-1GHz 대 2.4GHz: 7가지 요점

Wi-SUN 기술을 구현하는 RF-star


무선 SoC:

  • 48MHz ARM ®  Cortex ® -M4F 프로세서
  • TX 전력: 최대 +5dBm
  • 감도 :
    • -121dBm @ Sub GHz(장거리 모드)
    • -110dBm @ 서브 GHz(50kbps)
    • -105dBm @ Bluetooth 5.0(LE 코드 PHY)
  • 메모리
    • 352KB 플래시
    • 256KB ROM
    • 8 0kB SRAM
  • 데이터 속도:
    • 르 1M PHY
    • 르 2M PHY
    • LE 코딩된 PHY(장거리)

특징:

  • IEEE 802.15.4
  • 무선 M-버스(T, S, C, N 모드)
  • 6LoWPAN
  • Wi-SUN NWP
  • 독점 2.4GHz
  • 아마존 보도
  • 블루투스 5.1 저에너지
  • 지그비
  • 실
  • 미오티
  • 블루투스 메시
  • 방향탐지 NCP
  • OAD


작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:

  • ADC
  • DAC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC
TI CC131x 시리즈 Sub-1G 모듈
부품 번호 RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
사진
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3
안테나 IPEX 반 구멍 인터페이스 IPEX IPEX/하프 홀 인터페이스 IPEX/하프 홀 인터페이스 PCB 반 구멍 인터페이스 PCB IPEX/하프 홀 인터페이스 IPEX/하프 홀 인터페이스
램 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
플래시 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
프로토콜 Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY®, 무선 M-Bus(T, S, C 모드), Wi-SUN®, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4 스택( 하위 1GHz) IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY®, 무선 M-Bus(T, S, C 모드), Wi-SUN®, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4 스택( 하위 1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz)
전원 공급 장치 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장
빈도 800MHz ~ 928MHz, 2.4GHz 800MHz ~ 928MHz, 2.4GHz 800MHz ~ 928MHz, 2.4GHz 431MHz ~ 527MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 431MHz ~ 527MHz 779MHz ~ 930MHz
최대. 송신 전력 +20dBm +20dBm +14dBm @ Sub-1GHz +5dBm @ 2.4GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
수신 감도 –121dBm @Sub-1G(장거리 모드) –110dBm @ 50Kbps Sub-1G –104dBm @125kbps LE 코드 PHY –121dBm @Sub-1G(장거리 모드) –110dBm @Sub-1G(50Kbps) –105dBm @125kbps LE 코드 PHY –121dBm @Sub G(장거리 모드) –110dBm @Sub G(50Kbps) –105dBm @125kbps LE 코딩 PHY –121dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –121dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 180m @ 1M PHY(외부 PCB 안테나) 230m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 글루 스틱 안테나) 1400m @ Sub-1G(외부 글루 스틱 안테나) 180m @ 1M PHY(외부 PCB 안테나) 230m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 글루 스틱 안테나) 1400m @ Sub-1G(외부 글루 스틱 안테나) 120m @ 1M PHY(외부 PCB 안테나) 180m @ LE Coded PHY(외부 PCB 안테나) 900m @ 802.15.4(외부 글루 스틱 안테나) 900m @ Sub-1G(외부 글루 스틱 안테나) 1000m(외부 접착제 스틱 안테나) 1000m(외부 접착제 스틱 안테나) 720m 1000m(외부 접착제 스틱 안테나) 720m 1000m(외부 접착제 스틱 안테나) 1000m(외부 접착제 스틱 안테나)
치수(mm) 26.5x16.8x2.2 25.0x16.4x2.2 26.5x16.8x2.2 26.0x18.0x2.3 26.0x18.0x2.3 22.0×14.0×1.85 12.5×9.0×1.8 22.0×14.0×1.8 26.0x18.0x2.3 26.0x18.0x2.3
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
기능 무선 M-버스, 에너지 수확 스마트 농업, 센서 제어 스마트 그리드, 산업 모니터링 및 제어 DMM 지원, 더 긴 전송 범위 DMM 지원, 더 긴 전송 범위 온보드 PCB 안테나 초소형 크기, 외부 안테나에 적합 쉽게 삽입할 수 있는 플러그 핀 더 길어진 전송 범위 더 길어진 전송 범위
