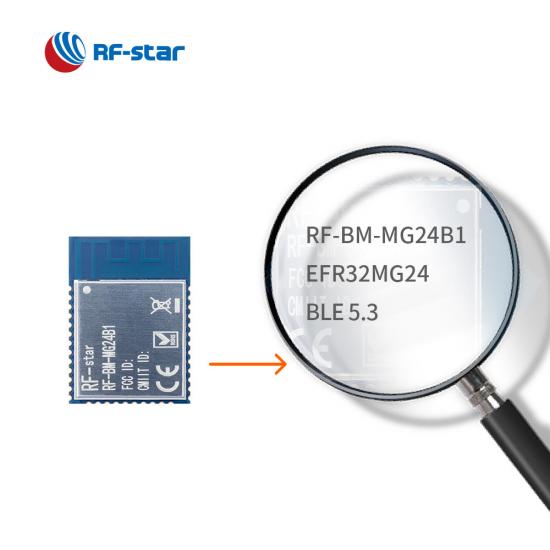

RF-BM-MG24B1 BLE5.3 물질 ZigBee 스레드 EFR32MG24 모듈

  • BLE5.3 Matter ZigBee Thread EFR32MG24 Module
  • BLE5.3 Matter ZigBee Thread EFR32MG24 Module
  • BLE5.3 Matter ZigBee Thread EFR32MG24 Module
  • BLE5.3 Matter ZigBee Thread EFR32MG24 Module
  • BLE5.3 Matter ZigBee Thread EFR32MG24 Module

RF-BM-MG24B1 BLE5.3 물질 ZigBee 스레드 EFR32MG24 모듈

RF-BM-MG24B1은 EFR32MG24 기반 무선 연결 모듈입니다. 풍부한 플래시 덕분에 모듈은 Matter 애플리케이션에 잘 맞습니다. 또한 OpenThread, ZigBee 및 Bluetooth 저에너지도 지원합니다. RF-BM-MG24B1을 사용하여 RF 설계 작업을 단순화하세요.

  • P/N:

    RF-BM-MG24B1

  • SoC:

    EFR32MG24A410F1536IM48-B

  • 프로세서:

    32-bit 76.8 MHz ARM® Cortex®-M33

  • 프로토콜:

    Matter, OpenThread and ZigBee, Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Multiprotocol

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

  • 패키지(mm):

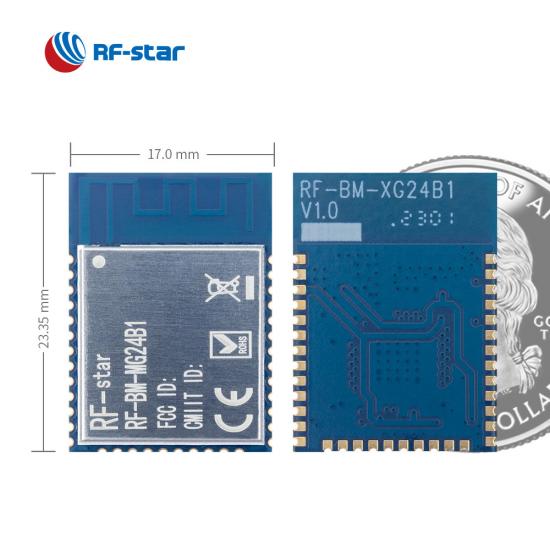

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • 특징:

    Bluetooth Mesh network, Matter, High Security

  • GPIO:

    30

  • 최대 TX 파워:

    10 dBm

  • 전송 범위:

    240 m
지금 문의하기

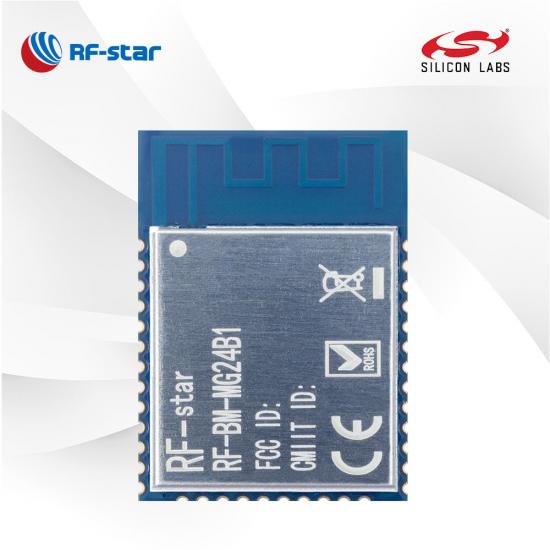

RF-BM-MG24B1은 Silicon Labs EFR32MG24 SoC 를 기반으로 설계된 IoT 다중 프로토콜 무선 모듈 입니다 . 스마트 홈, 조명 및 건물 자동화, 센서, 게이트웨이 및 의료 기기 시장을 목표로 합니다. MG24 2.4GHz 모듈은 크리스털 2개, 매칭 회로, Arm Cortex-M33 코드, 1.5MB 플래시, 256KB RAM, 고성능 온보드 PCB 안테나로 통합되어 있습니다. 컴팩트한 크기, 견고한 디자인 및 낮은 전력 소비로 인해 대상 애플리케이션에서 대중적이고 안정적입니다.

EFR32MG24 멀티프로토콜 모듈 RF-BM-MG24B1

강력한 프로세서

32비트 78MHz ARM® Cortex®-M33 코어는 유연한 전력 모드에서 매우 낮은 전류로 작동할 수 있습니다.

풍부한 메모리

Bluetooth 5.3 모듈은 39MHz 크리스털과 32.768kHz 크리스털, 최대 1536KB 프로그래밍 가능 플래시, 256KB RAM을 통합하여 여러 복잡한 애플리케이션에서 이를 가능하게 합니다.

멀티프로토콜 2.4GHz 모듈

Silicon Labs 다중 프로토콜 EFR32MG24 Soc를 기반으로 하는 2.4GHz 모듈은 Matter, OpenThread, Zigbee®, Bluetooth® 5.3 저에너지, Bluetooth 메시 및 2.4GHz 독점과 호환됩니다.


넓은 주변기기

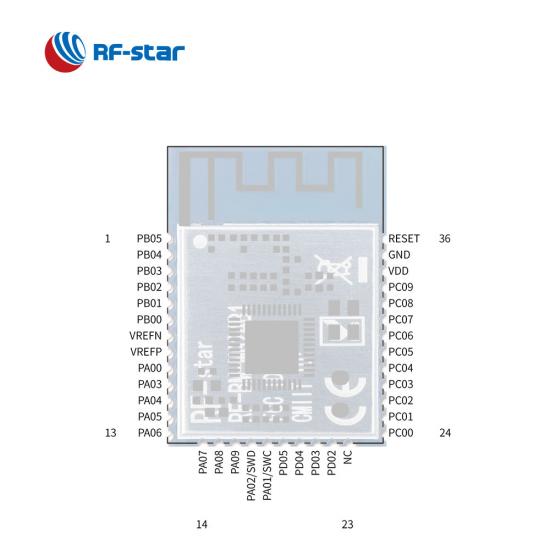

스탬프 하프홀 패키지에 30개의 GPIO가 설계되었으며 아날로그-디지털 변환기, DMA, UART, RTC, I2C, Watchdog, PWM 등과 같은 풍부한 주변 장치를 모든 GPIO로 라우팅할 수 있습니다.

관련 자료:

Silicon Labs MG24를 통한 물질 중심 다중 프로토콜 RF-BM-MG24B1/2

무선 SoC:

  • 32비트 76.8MHz ARM ®  Cortex ® -M33
  • TX 전력: +10dBm
  • 감광도:
    • -105.7dBm 감도 @125kbps GFSK
    • -97.6dBm 감도 @1Mbps GFSK
    • -94.8dBm 감도 @2Mbps GFSK
  • 메모리
    • 1536KB 플래시
    • 256KB RAM
  • 데이터 속도: 1Mbps, 2Mbps, 125kbps


지원되는 변조 형식

  • 완전히 구성 가능한 형태를 갖춘 2(G)FSK
  • OQPSK DSSS
  • (G)MSK


프로토콜 지원

  • 문제
  • 오픈스레드
  • 지그비
  • 블루투스 저에너지(블루투스 5.3)
  • 블루투스 메시
  • 독점 2.4GHz
  • 멀티프로토콜

현재 소비:

  • EM2 최대 절전 모드에서 1.3μA
  • 4.4mA RX 전류(1Mbps GFSK)
  • 5mA TX 전류 @0dBm 출력 전력
  • 19.1mA TX 전류 @10dBm 출력 전력



작동 범위:

  • 공급 전압 범위 2.2V ~ 3.8V; 1.8V
  • 작동 온도 범위: -40 °C ~ +85 °C
  • 보관 온도 범위: -40 °C ~ +125 °C



풍부한 주변기기:

  • GPIO 30개
  • 아날로그-디지털 변환기
  • 아날로그 비교기
  • 디지털-아날로그 변환기
  • DMA
  • PRS
  • USART: UART/SPI/ISO7816/IrDA/I2S
  • EUSART: UART/SPI/DALI/IrDA
  • I2C
  • RTC
  • I2C
  • RTC
  • 지키는 개
  • PWM
Silicon Labs EFR32MG24 시리즈 무선 모듈
부품 번호 RF-BM-MG24B1 RF-BM-MG24B2
사진 RF-BM-MG24B1 RF-BM-MG24B2
IC EFR32MG24A410F1536IM48-B EFR32MG24A410F1536IM48-B
핵심 76.8MHz ARM® Cortex®-M33 76.8MHz ARM® Cortex®-M33
안테나 PCB PCB
램 256KB 256KB
플래시 1536KB 1536KB
프로토콜 Matter, OpenThread, ZigBee, BLE5.3, 독점 Matter, OpenThread, ZigBee, BLE5.3, 독점
전원공급장치 2.2V ~ 3.8V, 3.3V 권장 2.2V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz
최대. 송신 전력 +10dBm +19.5dBm
수신 감도 -105.7dBm(125kbps GFSK) -97.6dBm(1Mbit/s GFSK) -94.8dBm(2Mbit/s GFSK) -105.7dBm(125kbps GFSK) -97.6dBm(1Mbit/s GFSK) -94.8dBm(2Mbit/s GFSK)
GPIO 30 30
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 240m @ 1M PHY 470m @ LE 코드 800m @ 802.15.4 370m @ 1M PHY 610m @ LE 코드 1000m @ 802.15.4
치수(mm) 23.35x17.0x2.2 23.35x17.0x2.2
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √
블루투스 메시 √ √
장거리 √ √
2Mbps PHY √ √
AoA/AoD √ √
UART 프로토콜 해당 없음 해당 없음
기능 지원 사항, 풍부한 리소스 지원 사항, 풍부한 리소스, 높은 TX 전력
