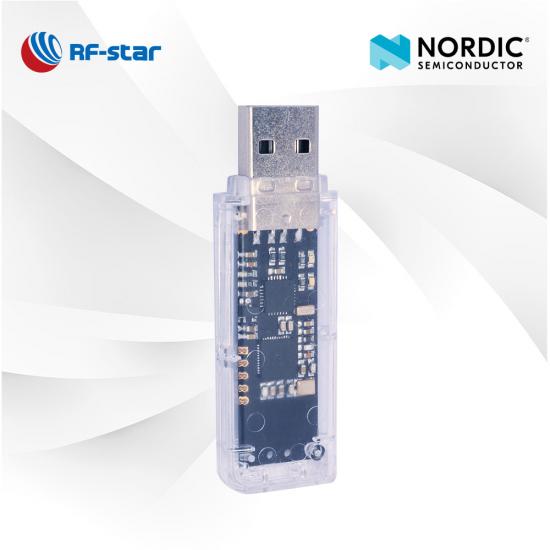

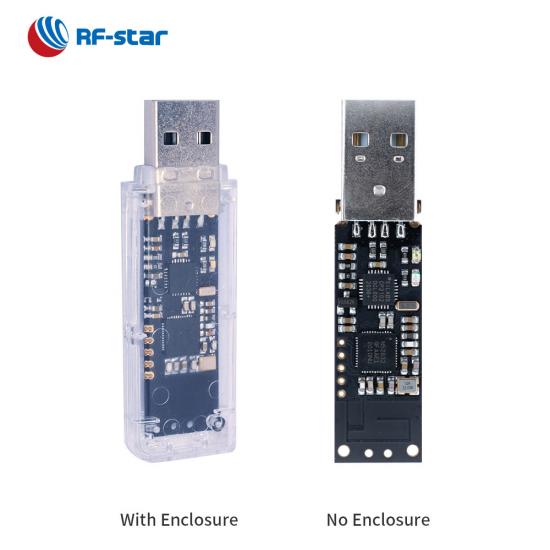

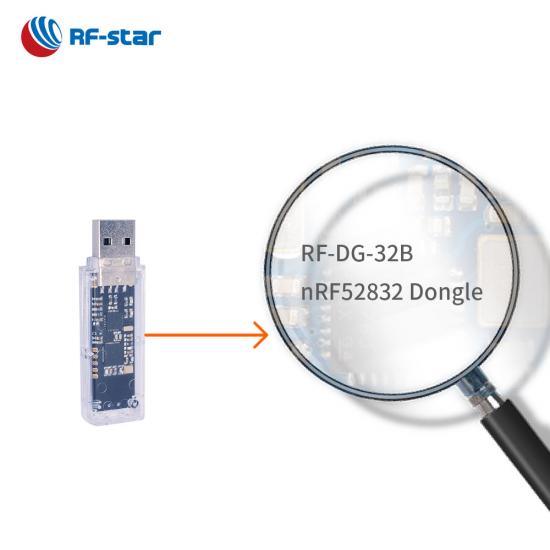

RF-DG-32B는 BLE 데이터 캡처용으로 개발된 작은 크기의 RF-star 블루투스 USB 동글입니다. BLE 방송 데이터의 빠른 분석을 시작하려면 nRF52832 동글 스니퍼를 주문하세요.
P/N:
RF-DG-32BSoC:
nRF52832프로세서:
32-bit ARM® Cortex®-M4 64 MHz프로토콜:
Bluetooth 5.0 low energy작동 주파수:
2402 MHz ~ 2480 MHz특징:
BLE5.0 BLE4.2 data packet debugging최대 TX 파워:
+4 dBm전송 범위:
100 mRF-DG-32B nRF52832 USB 동글은 BLE 방송 데이터를 디버깅하고 분석하는 데 유용한 도구입니다. nRF Sniffer를 사용하여 BLE 개발을 할 때 큰 역할을 할 수 있습니다 . Bluetooth 5.0 USB 어댑터를 사용하면 Bluetooth LE 패킷을 거의 실시간으로 표시하고 표시할 수 있습니다. 이 개발 도구는 방송 중에 무슨 일이 일어나고 있는지 볼 수 있도록 하여 사용자가 문제를 식별하고 수정할 수 있도록 지원합니다.
- 관련 영상 -
참조 자료:
| USB 동글 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 부품 번호 | RF-DG-22A | RF-DG-40A | RF-DG-32B | RF-DG-52PA | RF-DG-52PAS | USB 동글 | |||
| 사진 |  |
 |
 |
 |
 |
 |
|||
| IC | EFR32BG22C224 | nRF52840 | nRF52832 | CC2652P | CC2652P | CC2540 | |||
| 핵심 | 76.8MHz ARM Cortex-M33 | 64MHz ARM® Cortex®-M4F | 64MHz ARM® Cortex®-M4F | 48MHz ARM® Cortex®-M4F | 48MHz ARM® Cortex®-M4F | 8051 | |||
| 안테나 | PCB | PCB(IPEX 커넥터가 NFC 신호를 출력함) | PCB | PCB | SMA 커넥터 | PCB | |||
| 램 | 32KB | 256KB | 64KB | 88KB | 88KB | 8KB | |||
| 플래시 | 512KB | 1MB | 512KB | 352KB | 352KB | 256KB | |||
| 프로토콜 | 관찰자, BLE 마스터-슬레이브 프로토콜 | 스니퍼(ZigBee/BLE), 부트로더, BLE 마스터-슬레이브 프로토콜 | 스니퍼(BLE 전용), BLE 마스터-슬레이브 프로토콜 | 지그비 코디네이터 | 지그비 코디네이터 | 비콘, 스니퍼, HID, HCI, BLE 슬레이브 프로토콜 | |||
| 최대. 송신 전력 | +6dBm | +8dBm | +4dBm | +20dBm | +20dBm | +4dBm | |||

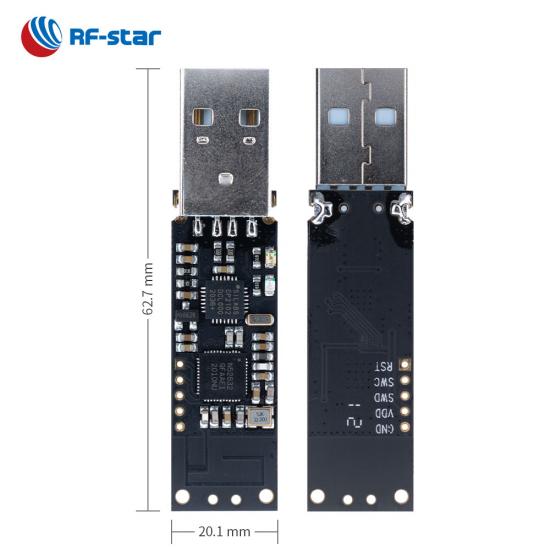

| PCBA 치수(mm) | 56.7x13.9x4.5 | 60x18.5x4.5 | 56.7×13.9×4.5 | 62.8×16.7×4.5 | 73.3×20×7.5 | 19.8×9.7×4.5 | |||
| 전체 치수(mm) | 62.9x20.2x8.0 | 해당 없음 | 62.9x20.2x8.0 | 해당 없음 | 73.3×23.6×14.1 | 21.7×14.3×5.3 | |||
| 기능 | 비콘 데이터 모니터, BLE 데이터 패킷 캡처, BLE 게이트웨이 | PC nRF 연결 지원, 모든 BLE5.0 데이터 패킷 캡처 지원, NORDIC 동글 대체 가능 | BLE5.0 데이터 패킷 캡처 지원(장거리 및 메시 제외) | 오픈 소스 플랫폼 ZHA 및 Zigbee2MQTT 지원, 온보드 PCB 안테나로 최대 20dBm TX 전력, 스마트 홈 게이트웨이 | 오픈 소스 플랫폼 ZHA 및 Zigbee2MQTT 지원, 실행 가능한 외부 안테나용 SMA 커넥터, 스마트 홈 게이트웨이 | 작은 크기, 높은 비용 효율성, TI 스니퍼 데스크탑 도구, USB 센서, USD 어댑터 지원 | |||
