· 데이터 로컬 관리 지원
· 다양한 BLE 데이터 유형 캡처 지원
· 실시간 모니터링 Beacon 장치 상태
· 여러 장치의 광고 패킷을 동시에 캡처
· iBeacon 및 Eddystone(UID, TLM 및 URL)에 따라 데이터 필터링
- 응용분야 -
· 실내 포지셔닝
· 자산 관리
· 주차관리
· 원격 모니터링
· 온도 및 습도 모니터링
· 인사관리

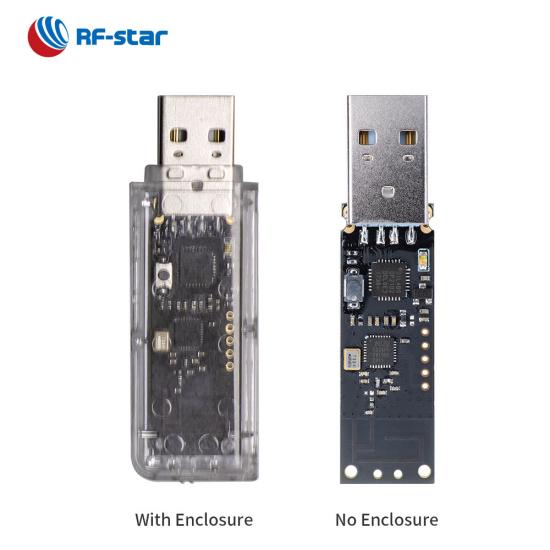

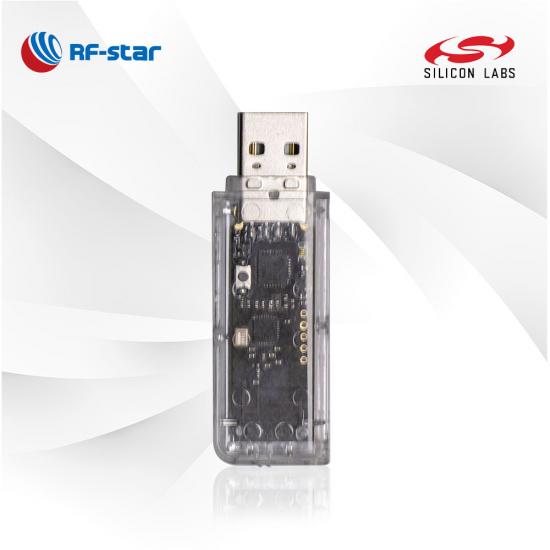

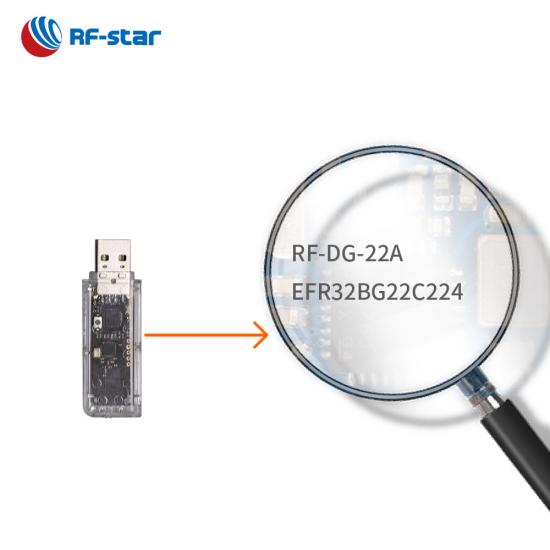

RF-DG-22A는 Siliconlabs EFR32BG22C224 칩을 기반으로 하는 개발 키트입니다. 동글 게이트웨이를 사용하여 Bluetooth 장치에서 무선 신호를 캡처할 수 있습니다. 또한 BLE Beacon 장치에 대한 실시간 모니터링도 가능합니다.
P/N:
RF-DG-22ASoC:
EFR32BG22C224패키지(mm):

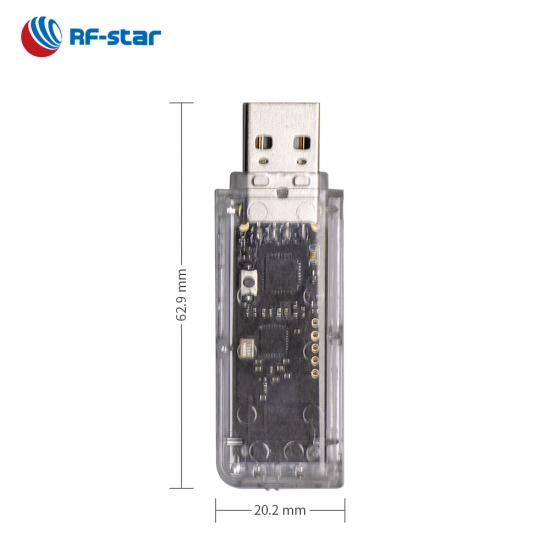

62.9 mm × 20.2 mm × 8.0 mm전송 범위:
50 m· 데이터 로컬 관리 지원
· 다양한 BLE 데이터 유형 캡처 지원
· 실시간 모니터링 Beacon 장치 상태
· 여러 장치의 광고 패킷을 동시에 캡처
· iBeacon 및 Eddystone(UID, TLM 및 URL)에 따라 데이터 필터링
- 응용분야 -
· 실내 포지셔닝
· 자산 관리
· 주차관리
· 원격 모니터링
· 온도 및 습도 모니터링
· 인사관리
| USB 동글 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 부품 번호 | RF-DG-22A | RF-DG-40A | RF-DG-32B | RF-DG-52PA | RF-DG-52PAS | USB 동글 | |||
| 사진 |  |
 |
 |
 |
 |
 |
|||
| IC | EFR32BG22C224 | nRF52840 | nRF52832 | CC2652P | CC2652P | CC2540 | |||
| 핵심 | 76.8MHz ARM Cortex-M33 | 64MHz ARM® Cortex®-M4F | 64MHz ARM® Cortex®-M4F | 48MHz ARM® Cortex®-M4F | 48MHz ARM® Cortex®-M4F | 8051 | |||
| 안테나 | PCB | PCB(IPEX 커넥터가 NFC 신호를 출력함) | PCB | PCB | SMA 커넥터 | PCB | |||
| 램 | 32KB | 256KB | 64KB | 88KB | 88KB | 8KB | |||
| 플래시 | 512KB | 1MB | 512KB | 352KB | 352KB | 256KB | |||
| 프로토콜 | 관찰자, BLE 마스터-슬레이브 프로토콜 | 스니퍼(ZigBee/BLE), 부트로더, BLE 마스터-슬레이브 프로토콜 | 스니퍼(BLE 전용), BLE 마스터-슬레이브 프로토콜 | 지그비 코디네이터 | 지그비 코디네이터 | 비콘, 스니퍼, HID, HCI, BLE 슬레이브 프로토콜 | |||
| 최대. 송신 전력 | +6dBm | +8dBm | +4dBm | +20dBm | +20dBm | +4dBm | |||
| PCBA 치수(mm) | 56.7x13.9x4.5 | 60x18.5x4.5 | 56.7×13.9×4.5 | 62.8×16.7×4.5 | 73.3×20×7.5 | 19.8×9.7×4.5 | |||
| 전체 치수(mm) | 62.9x20.2x8.0 | 해당 없음 | 62.9x20.2x8.0 | 해당 없음 | 73.3×23.6×14.1 | 21.7×14.3×5.3 | |||
| 기능 | 비콘 데이터 모니터, BLE 데이터 패킷 캡처, BLE 게이트웨이 | PC nRF 연결 지원, 모든 BLE5.0 데이터 패킷 캡처 지원, NORDIC 동글 대체 가능 | BLE5.0 데이터 패킷 캡처 지원(장거리 및 메시 제외) | 오픈 소스 플랫폼 ZHA 및 Zigbee2MQTT 지원, 온보드 PCB 안테나로 최대 20dBm TX 전력, 스마트 홈 게이트웨이 | 오픈 소스 플랫폼 ZHA 및 Zigbee2MQTT 지원, 실행 가능한 외부 안테나용 SMA 커넥터, 스마트 홈 게이트웨이 | 작은 크기, 높은 비용 효율성, TI 스니퍼 데스크탑 도구, USB 센서, USD 어댑터 지원 | |||
