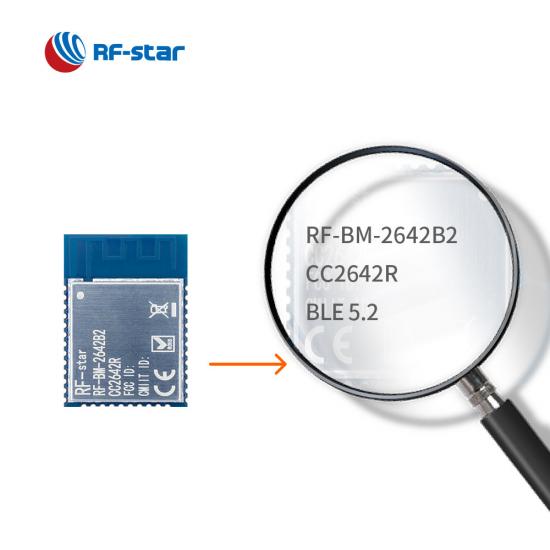

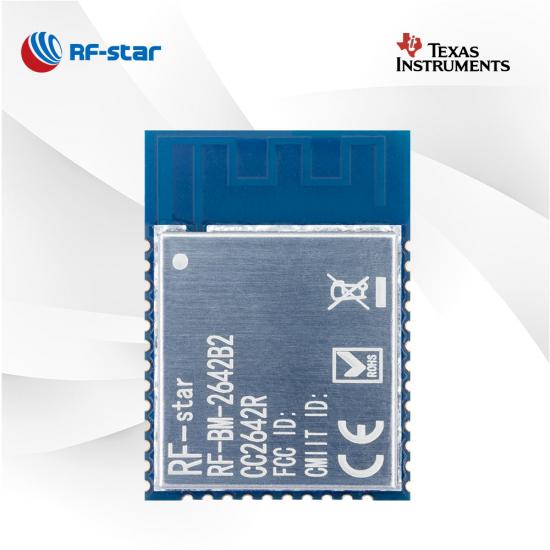

최신 TI CC2642R Bluetooth 5.2 저에너지 모듈 RF-BM-2642B2

  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module

최신 TI CC2642R Bluetooth 5.2 저에너지 모듈 RF-BM-2642B2

RF-BM-2642B2는 IoT 제품의 고성능 요구 사항을 위해 설계된 Bluetooth 5.2 저에너지 모듈입니다. 방향 찾기 기능을 통해 모듈은 다양한 응용 분야의 요구 사항을 충족할 수 있습니다. RF-BM-2642B2 CC2642R UART 모듈로 설계를 시작하세요.

  • P/N:

    RF-BM-2642B2

  • SoC:

    CC2642R

  • 프로세서:

    48 MHz ARM® Cortex®-M4F

  • 프로토콜:

    Bluetooth 5.2 low energy

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

  • 패키지(mm):

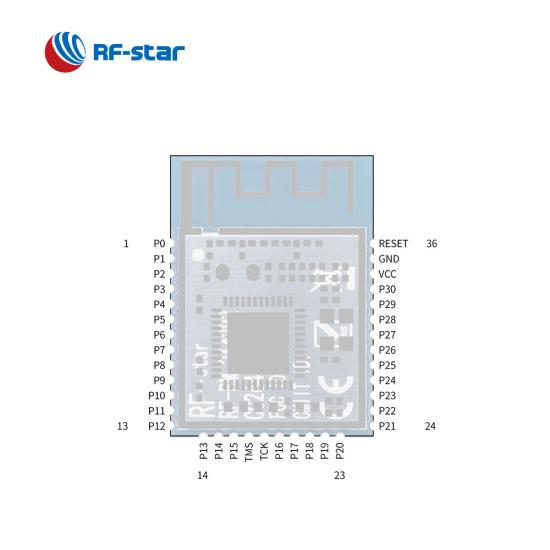

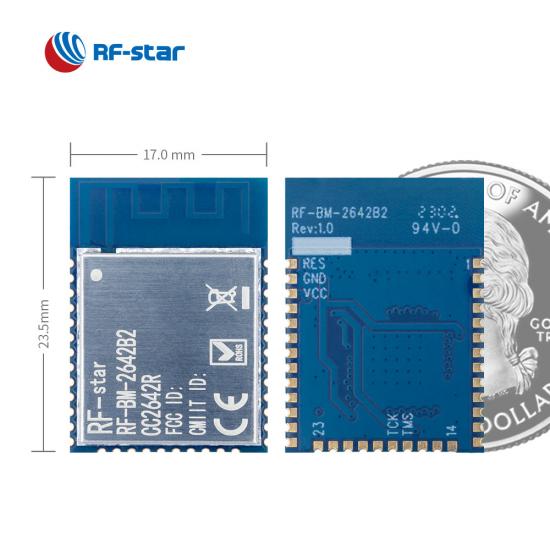

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • 특징:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh

  • GPIO:

    31

  • 최대 TX 파워:

    +5 dBm

  • 전송 범위:

    150 m
지금 문의하기

RF-BM-2642B2  BLE5.2  모듈은 저전력 무선 통신 및 고급 감지 애플리케이션 에 최적화되어 있습니다   . 이 제품은 강력한  TI CC2642R  SoC, 48MHz 크리스털, 32.768kHz 크리스털, 352kB 시스템 내 프로그래밍 가능 플래시, 256kB ROM, LC 필터 및 고성능 PCB 온보드 안테나를 통합합니다. ARM® Cortex®-M4F 코어 프로세서를 사용하면 CC2642R 모듈이 유연한 전력 모드에서 매우 낮은 전류로 작동할 수 있으며 작은 크기, 견고한 연결 거리 및 견고한 신뢰성이 특징입니다. Bluetooth 저에너지 모듈은 또한 1M PHY 및 2M PHY 데이터 속도, BLE 장거리, 광고 확장 패킷이 내장된 투명한 전송 프로토콜로 사전 프로그래밍될 수 있습니다. TI SimpleLink™ CC13x2 및 CC26x2 소프트웨어 개발 키트(SDK)를 사용하면  이 모듈을 Bluetooth 메시 및 RTLS(실시간 위치 파악) 애플리케이션  에 사용할 수 있습니다 .

CC2642R BLE 5.2 모듈 RF-BM-2642B2의 특징


- BLE 5.0 투명 전송  (브리지) 프로토콜 -

· 여러 역할:  마스터, 슬레이브, 마스터-슬레이브, 비콘

· 다중 연결:  동시에 하나의 마스터와 일곱 개의 슬레이브

· 맞춤형 서비스 UUID

· 사용자 인증

· 자동 재접속

CC2642R 모듈 RF-BM-2642B2의 BLE 5.0 투명 전송 프로토콜

관련 자료:

CC2642R-Q1 자동차 등급 BLE 모듈, 연결된 차량 강화

RFBM2642B1 CC2642R BLE 모듈은 무엇을 할 수 있습니까?

CC2642R, CC2640 및 CC2640R2F의 차이점


무선 SoC:

  • 48MHz ARM® Cortex®-M4F 프로세서
  • TX 전력: 최대 +5dBm
  • BLE 모드 감도: -97dBm
  • 메모리
    • -352kB 플래시
    • -256KB ROM
    • -80kB SRAM


특징:

  • 블루투스 4.2 저에너지
  • 블루투스 5.0 저에너지
  • 블루투스 메시
  • 방향찾기


현재 소비:

  • 절전 모드에서 1.88μA
  • 200ms 방송 주기에서 101.94μA
  • 100ms 연결 주기에서 77.07μA

작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:

  • 12비트 ADC
  • DAC
  • GPIO 31개
  • SPI
  • I²C
  • I²S
  • RTC
  • UART(CTS/RTS)
TI CC264x 시리즈 BLE 모듈
부품 번호 RF-BM-2642QB1I RF-BM-2642B1 RF-BM-2642B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
사진 RF-BM-2642QB1I CC2642R-Q1 BLE 모듈 RF-BM-2642B1 CC2642R BLE 모듈 RF-BM-2642B2 CC2642R BLE 모듈 RF-BM-4055B1L CC2640R2LRHB BLE 모듈 RF-BM-4077B1L CC2640R2LRGZ BLE 모듈 RF-BM-4077B1 CC2640R2FRGZ BLE 모듈 RF-BM-4044B5 CC2640R2F BLE 모듈 RF-BM-4044B4 CC2640R2F BLE 모듈 RF-BM-4044B3 CC2640R2F BLE 모듈 RF-BM-4044B2 CC2640R2F BLE 모듈
IC CC2642R-Q1 CC2642R CC2642R CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3
안테나 IPEX PCB PCB PCB PCB PCB 칩/하프홀 인터페이스 칩/하프홀 인터페이스 IPEX PCB
램 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB
플래시 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB
프로토콜 BLE5.2 BLE5.2 BLE5.2 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
전원공급장치 1.8V ~ 3.63V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +5dBm +5dBm +5dBm +5dBm +5dBm +5dBm +2dBm +2dBm +2dBm +2dBm
수신 감도 -97dBm @ BLE 1M PHY -105dBm @ 125kbps LE 코딩 PHY -97dBm @ BLE 1M PHY -105dBm @ 125kbps LE 코딩 PHY -97dBm @ BLE 1M PHY -105dBm @ 125kbps LE 코딩 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY
GPIO 31 31 31 13 31 31 10 10 10 10
작동 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 200m @ 1M PHY 300m @ LE 코드 PHY 110m @ 1M PHY 160m @ LE 코드 PHY 140m @ 1M PHY 255m @ LE 코드 PHY 60m @ 1M PHY 90m @ LE 코드 PHY 70m @ 1M PHY 100m @ LE 코드 PHY 80m @ 1M PHY 110m @ LE 코드 PHY 칩 안테나 30m @ 1M PHY 60m @ LE 코드 PHY 칩 안테나 20m @ 1M PHY 50m @ LE 코드 PHY 외부 PCB 안테나 110m @ 1M PHY 150m @ LE 코드 PHY 60m @ 1M PHY 90m @ LE 코드 PHY
치수(mm) 21.5x17.0x2.2 23.5x17.0x2.2 23.5x17.0x2.2 15.2×11.2×1.7 23.5x17.0x1.7 23.5x17.0x1.7 10.5x8.5x2.0 8.0x8.0x1.5 15.2x11.2x2.1 16.6x11.2x1.7
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √ √ √ √ √
블루투스 메시 √ √ × × × × × × × ×
장거리 √ √ √ √ √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √ √ √ √ √
AoA/AoD √ √ √ × × √ √ √ √ √
UART 프로토콜 마스터-슬레이브 동시 마스터-슬레이브 동시 마스터-슬레이브 동시 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예
기능 AEC-Q100 등급 높은 간섭 방지 성능 높은 간섭 방지 성능 높은 비용 효율성 높은 비용 효율성 더욱 활용도가 높은 애플리케이션을 위한 31개의 GPIO 작은 크기, 양면 패드 초소형 치수 외부 안테나에 적합 높은 안정성
