긴 배터리 수명 Bluetooth 4.2 CC2540 모듈 RF-BM-S01

  • Bluetooth 4.2 CC2540 Module RF-BM-S01
  • Bluetooth 4.2 CC2540 Module RF-BM-S01
  • Bluetooth 4.2 CC2540 Module RF-BM-S01
  • Bluetooth 4.2 CC2540 Module RF-BM-S01
  • Bluetooth 4.2 CC2540 Module RF-BM-S01

긴 배터리 수명 Bluetooth 4.2 CC2540 모듈 RF-BM-S01

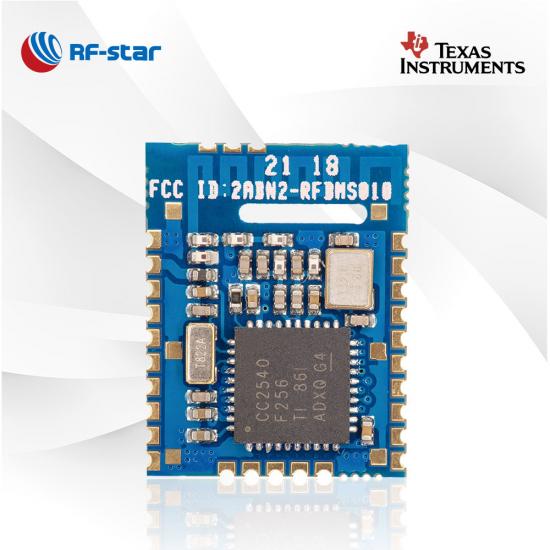

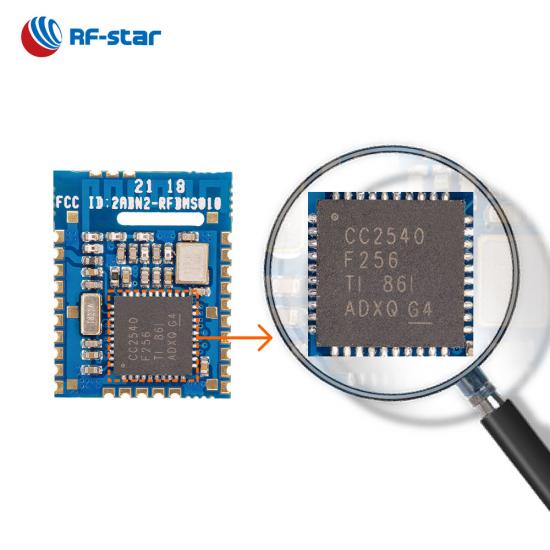

RF-BM-S01 Bluetooth 4.2 모듈은 Texas Instruments CC2540 SoC를 기반으로 합니다. 이 BLE 모듈은 USB 포트가 필요하고 저전력 에너지가 필요한 시장을 대상으로 합니다. 높고 안정적인 성능으로 인해 모듈이 최선의 선택 중 하나가 됩니다.

  • P/N:

    RF-BM-S01

  • SoC:

    CC2540

  • 프로세서:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • 프로토콜:

    Bluetooth 4.2 low energy

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

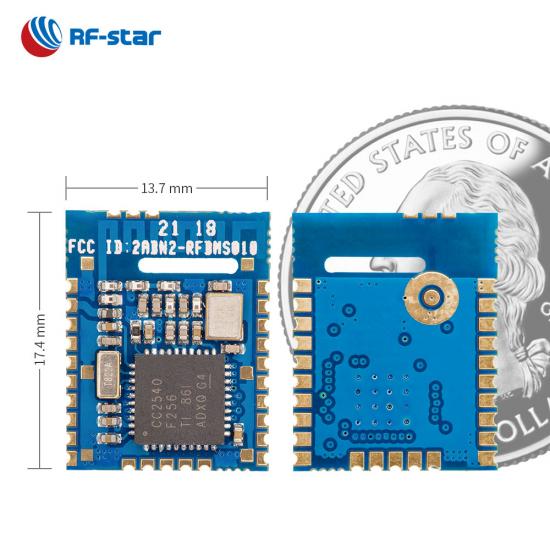

  • 패키지(mm):

    17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin

  • 특징:

    USB port

  • GPIO:

    19

  • 최대 TX 파워:

    +4 dBm

  • 전송 범위:

    50 m
지금 문의하기

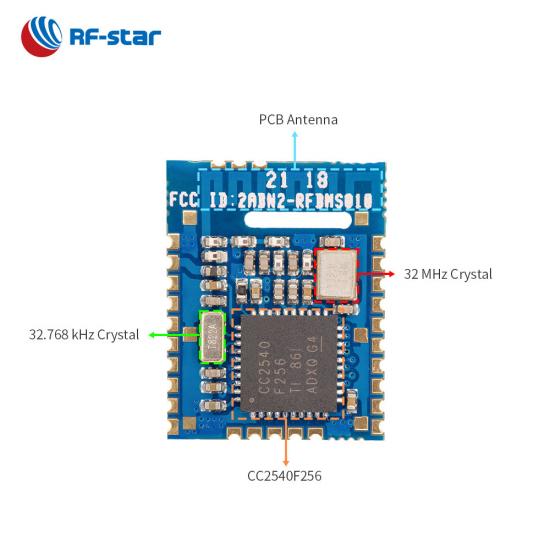

RF-BM-S01은 TI CC2540 SoC를 기반으로 하는 BLE4.2 모듈 입니다 . 1세대 Bluetooth 4.2 저에너지 모듈은 8051 코어 를 기반으로 하며 32MHz 수정, 32.768kHz 수정, LC 발룬 및 고성능 역F PCB 안테나를 통합합니다. 이 모듈은 BLE 장치와 스마트폰 간의 연결을 쉽게 설정할 수 있는 USB 동글 애플리케이션을 위한 최고의 선택입니다 . 이 CC2540 모듈은 BLE 마스터 또는 슬레이브 프로토콜로 사전 프로그래밍될 수 있습니다. BLE 프로토콜은 투명 전송 모드 외에도 직접 구동 모드도 지원합니다.


블루투스 4.2 CC2540 모듈

풍부한 주변기기

TI CC2540 BLE 4.2 모듈에는 ADC, IR, USB, UART, DMA와 같은 다양한 디지털 주변 장치 및 인터페이스가 있습니다.

고성능 PCB 안테나

보드에 구불구불한 라인 PCB 안테나가 있는 RF-BM-S01은 더 나은 RF 성능을 제공하고 프로젝트 비용을 절감할 수 있습니다.

좋은 호환성

TI CC254X(CC2540 및 CC2541) SoC 시리즈 덕분에 RF-BM-S01 Bluetooth 4.2 모듈은 패키지, 핀 및 주변 장치에서 서로 호환됩니다.

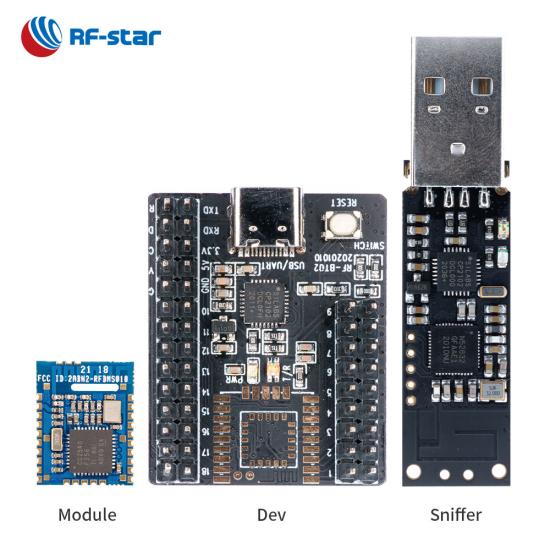

사용자 친화적인 테스트 보드 Pinboar

CC2540 시리즈 모듈에는 개발자가 일부 테스트를 수행할 수 있는 사용자 친화적인 BLE 테스트 보드 핀보드가 장착되어 있습니다.


- 투명 전송  (브리지) 프로토콜  -

Bluetooth 4.2 CC2540 모듈 주요 기능

- 직접 구동 프로토콜 -

CC2540 모듈 RF-BM-S01은 직접 구동 모드를 지원합니다.

· 모듈 역할: 슬레이브, 마스터

· 조정 가능한 매개변수: 전송 속도, 연결 간격, 방송 간격, TX 전력…

CC2540 RF-BM-S01 슬레이브/마스터 모듈

참조 자료:

TI 시리즈 모듈용 테스트 보드 핀보드(CC2540 CC2541 CC2640)

무선 SoC:


  • 코드 프리패치가 포함된 저전력 8051 마이크로컨트롤러 코어

  • 송신 전력: 0dBm
  • BLE 모드 감도: -94dBm
  • 메모리
    • -256KB 플래시
    • -8KB RAM


특징:


  • 블루투스 4.2 저에너지


현재 소비:


  • 절전 모드에서 0.35μA
  • 250ms 방송 주기에서 202μA

  • 100ms 연결 주기에서 243μA

풍부한 주변기기:


  • ADC
  • GPIO 19개
  • I²C
  • IR
  • DMA
  • UART(CTS/RTS)


인증서:


  • FCC
  • CE
  • 도달하다


작동 범위:


  • 공급 전압 범위 2.0V ~ 3.6V
  • 작동 온도 범위: -40 °C ~ +85 °C


TI CC254x 시리즈 BLE 모듈
부품 번호 RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-CC2540A1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
사진
IC C2540 CC2541 CC2541, CC2592 C2540 C2540 CC2541 C2540
핵심 8051 8051 8051 8051 8051 8051 8051
안테나 PCB/하프홀 인터페이스 PCB/하프홀 인터페이스 PCB/IPEX/하프홀 인터페이스 PCB PCB PCB IPEX
램 8KB 8KB 8KB 8KB 8KB 8KB 8KB
플래시 256KB 256KB 256KB 256KB 256KB 256KB 256KB
프로토콜 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
전원공급장치 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +4dBm 0dBm +19dBm +4dBm +4dBm 0dBm +4dBm
수신 감도 -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm
GPIO 19 19 19 19 13 13 13
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 75m 55m 120m 75m 70m 50m 80m(외부 PCB 안테나)
치수(mm) 17.4x13.7x1.7 17.4x13.7x1.7 31.4x13.7x2.1 24.1x15.2x1.7 15.2×11.2×1.7 15.2×11.2×1.7 15.2x11.2x2.1
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √ √
블루투스 메시 × × × × × × ×
장거리 × × × × × × ×
2Mbps PHY × × × × × × ×
AoA/AoD × × × × × × ×
UART 프로토콜 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예
기능 모든 IO, 투명한 전송 및 직접 구동 모든 IO, 투명한 전송 및 직접 구동 PA+LNA, 더 긴 전송 범위 모든 IO, 투명한 전송 및 직접 구동 작은 크기, 투명한 전송 및 직접 구동 작은 크기, 투명한 전송 및 직접 구동 외부 안테나, 투명 전송 및 직접 구동
