RF-BM-BG24B1 BLE5.3 EFR32BG24 모듈

  • BLE5.3 EFR32BG24 Module for Mesh networking
  • BLE5.3 EFR32BG24 Module for Mesh networking
  • BLE5.3 EFR32BG24 Module for Mesh networking
  • BLE5.3 EFR32BG24 Module for Mesh networking
  • BLE5.3 EFR32BG24 Module for Mesh networking

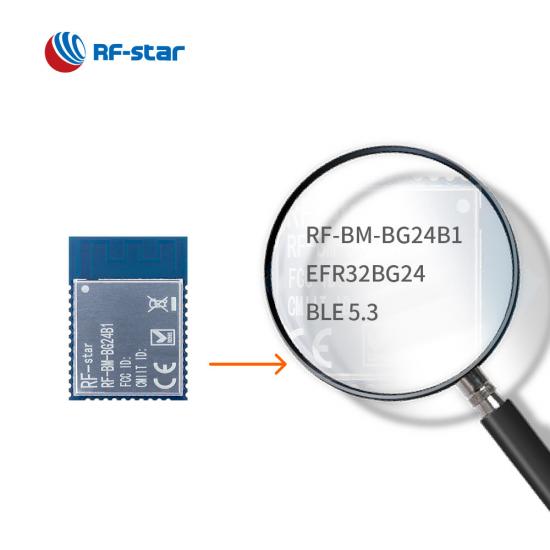

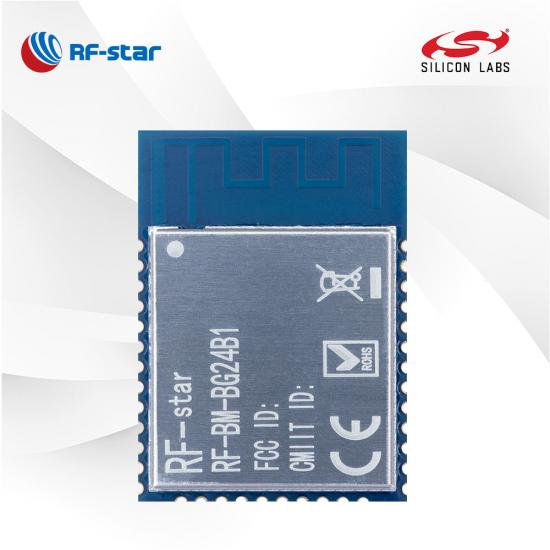

RF-BM-BG24B1 BLE5.3 EFR32BG24 모듈

RF-BM- BG2 4 B1 BLE 5.3 모듈은 더 긴 전송 범위가 요구되는 메시 애플리케이션을 위해 SiliconLabs EFR32BG24에서 설계되었습니다. 초저전력 소모와 고성능을 자랑합니다. RF-BM-BG24B1을 무선 연결 부품으로 사용해 보십시오. 그러면 개발 프로세스가 단순화됩니다.

  • P/N:

    RF-BM-BG24B1

  • SoC:

    EFR32BG24A010F1024IM48-B

  • 프로세서:

    32-bit 76.8 MHz ARM® Cortex®-M33

  • 프로토콜:

    Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Bluetooth Direction Finding

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

  • 패키지(mm):

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • 특징:

    Bluetooth Mesh network, AoA/AoD

  • GPIO:

    30

  • 최대 TX 파워:

    10 dBm

  • 전송 범위:

    230 m
지금 문의하기

R F-BM-BG24B1은 Bluetooth 5.3 저에너지 및 Bluetooth Mesh 의 IoT 무선 연결 모듈 입니다. 강력한 MCU ARM Cortex-M33, 두 개의 크리스털, 풍부한 메모리 리소스, 안테나 매칭 회로 및 고성능 스네이크 구조 PCB 안테나를 통합했습니다. 30개의 GPIO를 갖춘 컴팩트한 설계 덕분에 EFR32BG24 모듈은 에너지 효율적이고 스마트하며 견고한 스마트 홈 및 휴대용 의료 제품에서 널리 사용됩니다. 또한  메시 네트워킹 솔루션에도 적합합니다. 풍부한 리소스와 주변 장치를 통해 복잡한 네트워크 애플리케이션에 쉽게 내장할 수 있습니다.


넓은 주변기기

RF-BM-BG24B1 모듈은 스탬프 하프홀 패키지로 30개의 GPIO를 제공하고 IADC, ACMP, VADC, LDMA, UART, SPI, I2C, Watchdog 등과 같은 풍부한 주변 장치를 지원합니다.

저전력 소비

절전 모드의 1.3μA EM2 및 활성 모드의 4.4mA RX 전류(1Mbps GFSK)는 Bluetooth Mesh 애플리케이션의 배터리 수명을 연장합니다.

블루투스 메시 네트워크

BLE5.3, Bluetooth 메시 및 2.4GHz 독점 프로토콜을 지원하는 덕분에 BG24 모듈은 다대다 메시 노드와 통신할 수 있어 스마트 홈, 빌딩 자동화 및 조명 애플리케이션에서 널리 사용됩니다.


풍부한 메모리

Bluetooth 5.3 모듈은 39MHz 크리스털과 32.768kHz 크리스털, 최대 1024KB 프로그래밍 가능 플래시, 128KB RAM을 통합하여 여러 복잡한 애플리케이션에서 이를 가능하게 합니다.

관련 자료:

Silicon Labs EFR32BG24를 통한 Bluetooth 저에너지 무선 모듈

무선 SoC:

  • 32비트 76.8MHz ARM ®  Cortex ® -M33
  • TX 전력: +10dBm
  • 감광도:
    • -105.7dBm 감도 @125kbps GFSK
    • -97.6dBm 감도 @1Mbps GFSK
    • -94.8dBm 감도 @2Mbps GFSK
  • 메모리
    • 1024KB 플래시
    • 108KB RAM
  • 데이터 속도: 1Mbps, 2Mbps


지원되는 변조 형식

  • 완전히 구성 가능한 형태를 갖춘 2(G)FSK
  • OQPSK DSSS
  • (G)MSK


프로토콜 지원

  • 블루투스 저에너지(블루투스 5.3)
  • AoA(도착각) 및 AoD(출발각)를 사용하여 방향 찾기
  • Bluetooth 메시 저전력 노드
  • 독점 2.4GHz

현재 소비:

  • EM2 최대 절전 모드에서 1.3μA
  • 4.4mA RX 전류(1Mbps GFSK)
  • 5mA TX 전류 @0dBm 출력 전력
  • 19.2mA TX 전류 @10dBm 출력 전력



작동 범위:

  • 공급 전압 범위 2.2V ~ 3.8V; 1.8V
  • 작동 온도 범위: -40 °C ~ +85 °C
  • 보관 온도 범위: -40 °C ~ +125 °C



풍부한 주변기기:

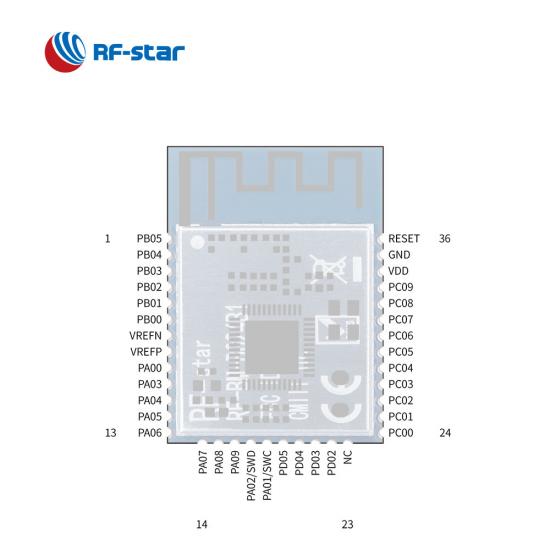

  • GPIO 30개
  • IADC
  • ACMP
  • VADC
  • LDMA
  • PCNT
  • UART/ISO7816/IrDA
  • I2S
  • SPI
  • 살리
  • I2C
  • RTC
  • 지키는 개
Silicon Labs EFR32BG24 무선 Gecko 시리즈 BLE 모듈
부품 번호 RF-BM-BG24B1 RF-BM-BG24B2
사진 RF-BM-BG24B1 RF-BM-BG24B2
IC EFR32BG24A010F1024IM48-B EFR32BG24A010F1024IM48-B
핵심 76.8MHz ARM® Cortex®-M33 76.8MHz ARM® Cortex®-M33
안테나 PCB PCB
램 128KB 128KB
플래시 1024KB 1024KB
프로토콜 BLE5.3, 독점 BLE5.3, 독점
전원공급장치 2.2V ~ 3.8V, 3.3V 권장 2.2V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz
최대. 송신 전력 +10dBm +19.5dBm
수신 감도 -105.7dBm(125kbps GFSK) -97.6dBm(1Mbit/s GFSK) -94.8dBm(2Mbit/s GFSK) -105.7dBm(125kbps GFSK) -97.6dBm(1Mbit/s GFSK) -94.8dBm(2Mbit/s GFSK)
GPIO 30 30
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 230m @ 1M PHY 450m @ LE 코드 360m @ 1M PHY 600m @ LE 코드

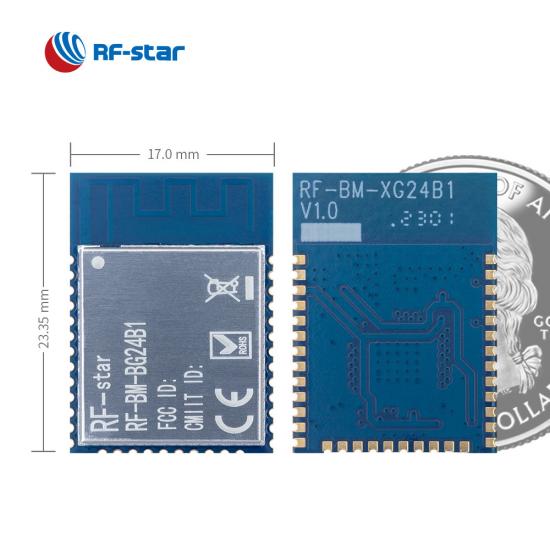

치수(mm) 23.35x17.0x2.2 23.35x17.0x2.2
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √
블루투스 메시 √ √
장거리 √ √
2Mbps PHY √ √
AoA/AoD √ √
UART 프로토콜 해당 없음 해당 없음
기능 풍부한 메모리 리소스, 풍부한 GPIO 풍부한 메모리 자원, 높은 TX 전력
