RF-BM-BG24B2 EFR32BG24 Bluetooth 저에너지 모듈

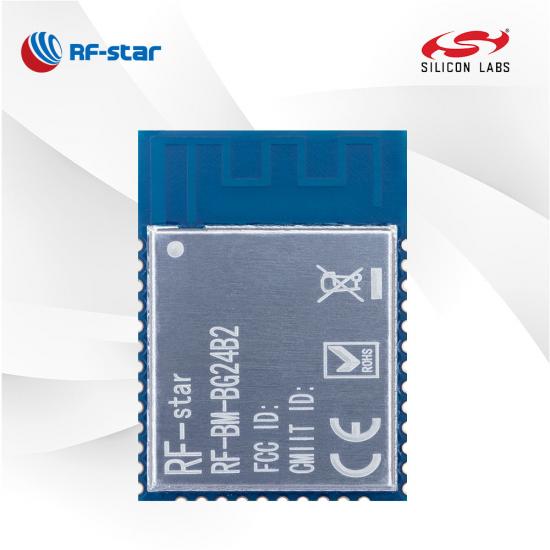

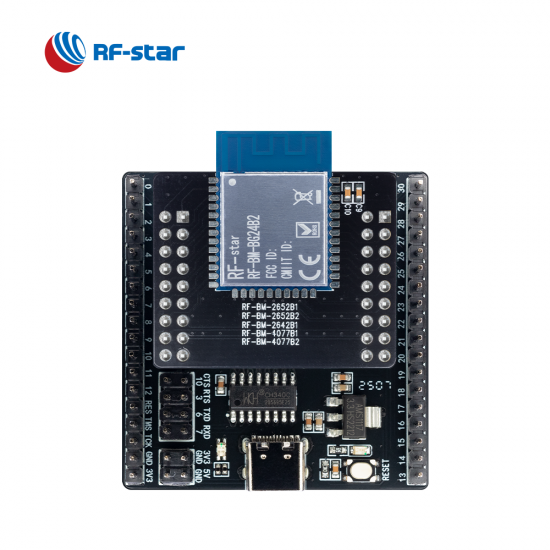

  • EFR32BG24 Bluetooth Low Energy Module for Mesh networking
  • EFR32BG24 Bluetooth Low Energy Module for Mesh networking

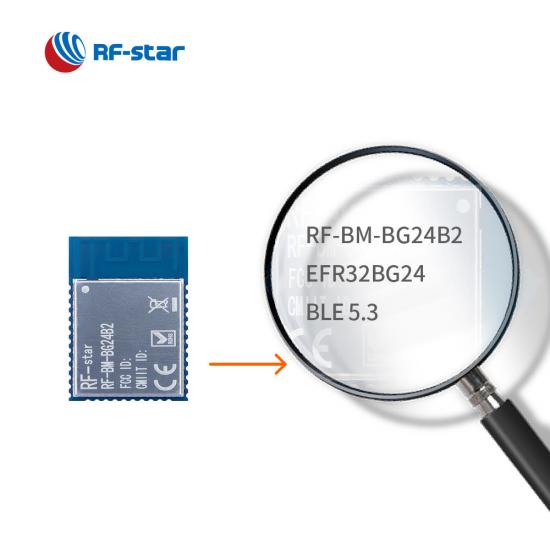

  • EFR32BG24 Bluetooth Low Energy Module for Mesh networking
  • EFR32BG24 Bluetooth Low Energy Module for Mesh networking
  • EFR32BG24 Bluetooth Low Energy Module for Mesh networking

RF-BM-BG24B2 EFR32BG24 Bluetooth 저에너지 모듈

RF-BM- BG2 4 B 2 Bluetooth 5.3 LE 모듈은 Silicon Labs EFR32BG24 SoC를 기반으로 설계되었습니다. Bluetooth 메시 모듈은 최대 19.5dBm TX 전력을 지원하므로 금속 인클로저 또는 높은 차폐 설계를 갖춘 장치에 대해 더 긴 전송 범위를 달성합니다. 개발 작업을 시작하려면 RF-BM-BG24B2를 선택하세요.

  • P/N:

    RF-BM-BG24B2

  • SoC:

    EFR32BG24A020F1024IM48-B

  • 프로세서:

    32-bit 76.8 MHz ARM® Cortex®-M33

  • 프로토콜:

    Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Bluetooth Direction Finding

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

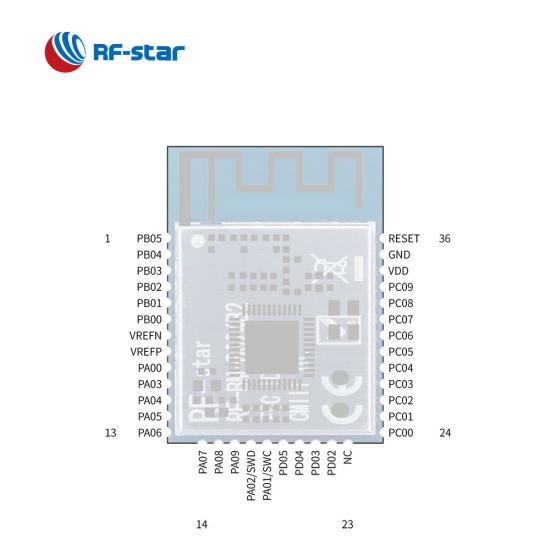

  • 패키지(mm):

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • 특징:

    Bluetooth Mesh network, Angle of Arrival and Angel of Departure

  • GPIO:

    30

  • 최대 TX 파워:

    19.5 dBm

  • 전송 범위:

    360 m
지금 문의하기

R F-BM-BG24B2는 Silicon Labs EFR32BG24 SoC를 기반으로 하는 BLE5.3 모듈  입니다. 이 EFR32BG24 모듈은 고성능 32비트 76.8MHz ARM ®  Cortex ® -M33 코어, 1024KB 플래시 및 128KB RAM, 크리스털 2개, 정합 회로, 온보드 PCB 안테나 및 관련 RF 튜닝 회로를 통합합니다. 30개의 GPIO와 최대 19.5dBm을 통해 고객은 복잡한 네트워크 및 애플리케이션 기능을 갖춘 펌웨어를 설계하고 이상적인 통신 범위에 도달할 수 있습니다. 장거리 모듈  은  AoA/AoD 방향 찾기 및 Bluetooth Mesh를 지원 합니다 . 풍부한 리소스, 높은 간섭 방지 및 높은 보안을 통해 고성능 RF 모듈을 스마트 홈, 휴대용 의료 기기 및 센서에 널리 활용할 수 있습니다.




풍부한 메모리

Bluetooth 5.3 모듈은 39MHz 크리스털과 32.768kHz 크리스털, 최대 1024KB 프로그래밍 가능 플래시, 128KB RAM을 통합하여 여러 복잡한 애플리케이션에서 이를 가능하게 합니다.

넓은 주변기기

BG24B1과 마찬가지로 RF-BM-BG24B2 모듈은 스탬프 하프홀 패키지로 30개의 GPIO를 제공하며 IADC, ACMP, VADC, LDMA, UART, SPI, I2C, Watchdog 등과 같은 풍부한 주변 장치를 지원합니다.

멀티프로토콜 2.4GHz 트랜시버

Silicon Labs 다중 프로토콜 EFR32BG24 칩셋을 기반으로 하는 2.4GHz 모듈은 Bluetooth® 5.3 저에너지, Bluetooth 메시 및 2.4GHz 독점과 호환되며 다대다 메시 노드에 적용됩니다.


최대. 송신 전력

통합 전력 증폭기를 사용하면 BG24 Bluetooth LE 모듈의 최대 TX 전력이 최대 19.5dBm이므로 더 긴 전송 범위와 더 높은 RF 성능을 달성할 수 있습니다.

관련 자료:

Silicon Labs EFR32BG24를 통한 Bluetooth 저에너지 무선 모듈

무선 SoC:

  • 32비트 76.8MHz ARM ®  Cortex ® -M33
  • TX 전력: +19.5dBm
  • 감광도:
    • -105.7dBm 감도 @125kbps GFSK
    • -97.6dBm 감도 @1Mbps GFSK
    • -94.8dBm 감도 @2Mbps GFSK
  • 메모리
    • 1024KB 플래시
    • 108KB RAM
  • 데이터 속도: 1Mbps, 2Mbps,125kps


지원되는 변조 형식

  • 완전히 구성 가능한 형태를 갖춘 2(G)FSK
  • OQPSK DSSS
  • (G)MSK


프로토콜 지원

  • 블루투스 저에너지(블루투스 5.3)
  • AoA(도착각) 및 AoD(출발각)를 사용하여 방향 찾기
  • Bluetooth 메시 저전력 노드
  • 독점 2.4GHz

현재 소비:

  • EM2 최대 절전 모드에서 1.3μA
  • 4.4mA RX 전류(1Mbps GFSK)
  • 5mA TX 전류 @0dBm 출력 전력
  • 19.1mA TX 전류 @10dBm 출력 전력
  • 156.8mA TX 전류 @19.5dBm 출력 전력



작동 범위:

  • 공급 전압 범위 2.2V ~ 3.8V; 1.8V
  • 작동 온도 범위: -40 °C ~ +85 °C
  • 보관 온도 범위: -40 °C ~ +125 °C



풍부한 주변기기:

  • GPIO 30개
  • 아날로그-디지털 변환기
  • 아날로그 비교기
  • 디지털-아날로그 변환기
  • 8채널 DMA 컨트롤러
  • 16채널 주변 반사 시스템(PRS)
  • 3개의 비교/캡처/PWM 채널을 갖춘 3 × 16비트 타이머/카운터(TIMER2/3/4)
  • 3개의 비교/캡처/PWM 채널을 갖춘 2 × 32비트 타이머/카운터(TIMER0/1)
  • 2 × 32비트 실시간 카운터(SYSRTC/BURTC)
  • 파형 생성을 위한 24비트 저에너지 타이머(LETIMER)
  • 비동기식 작동 기능을 갖춘 16비트 펄스 카운터(PCNT)
  • 2 × 워치독 타이머(WDOG)
  • UART/ISO7816/IrDA/I2S(USART)
  • UART/SPI/DALI/IrDA(EUART)
  • I2C
  • RTC
  • 지키는 개


Silicon Labs EFR32BG24 무선 Gecko 시리즈 BLE 모듈
부품 번호 RF-BM-BG24B1 RF-BM-BG24B2
사진 RF-BM-BG24B1 RF-BM-BG24B2
IC EFR32BG24A010F1024IM48-B EFR32BG24A010F1024IM48-B
핵심 76.8MHz ARM® Cortex®-M33 76.8MHz ARM® Cortex®-M33
안테나 PCB PCB
램 128KB 128KB
플래시 1024KB 1024KB
프로토콜 BLE5.3, 독점 BLE5.3, 독점
전원공급장치 2.2V ~ 3.8V, 3.3V 권장 2.2V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz
최대. 송신 전력 +10dBm +19.5dBm
수신 감도 -105.7dBm(125kbps GFSK) -97.6dBm(1Mbit/s GFSK) -94.8dBm(2Mbit/s GFSK) -105.7dBm(125kbps GFSK) -97.6dBm(1Mbit/s GFSK) -94.8dBm(2Mbit/s GFSK)
GPIO 30 30
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 230m @ 1M PHY 450m @ LE 코드 360m @ 1M PHY 600m @ LE 코드

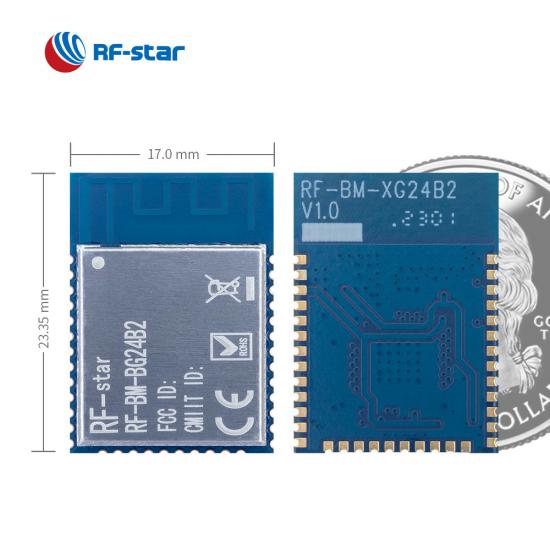

치수(mm) 23.35x17.0x2.2 23.35x17.0x2.2
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √
블루투스 메시 √ √
장거리 √ √
2Mbps PHY √ √
AoA/AoD √ √
UART 프로토콜 해당 없음 해당 없음
기능 풍부한 메모리 리소스, 풍부한 GPIO 풍부한 메모리 자원, 높은 TX 전력
