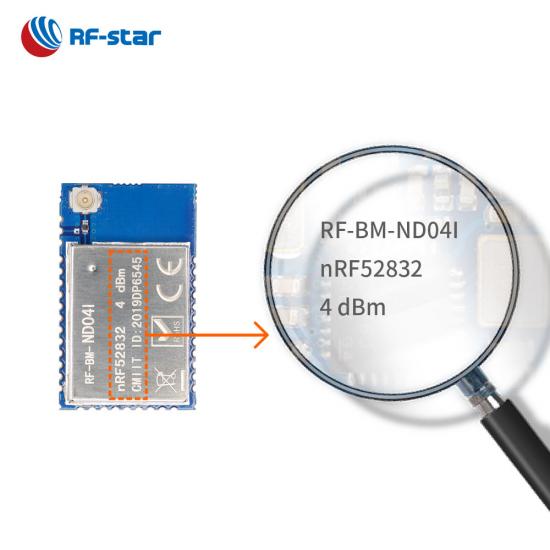

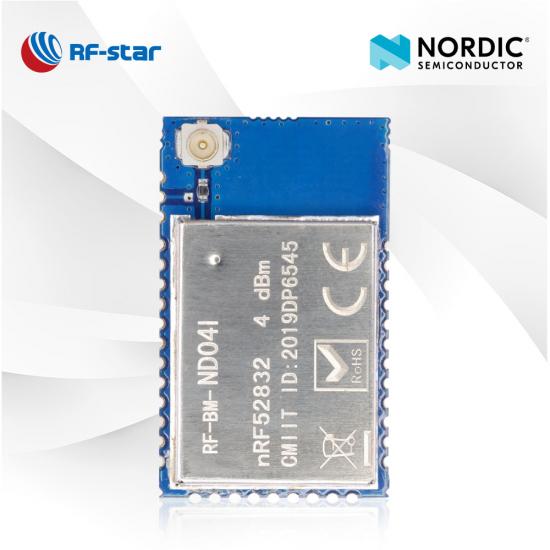

IPEX 커넥터가 있는 Bluetooth 5.0 저에너지 nRF52832 모듈 RF-BM-ND04I

  • Bluetooth 5.0 Low Energy nRF52832 Module RF-BM-ND04I
  • Bluetooth 5.0 Low Energy nRF52832 Module RF-BM-ND04I
  • Bluetooth 5.0 Low Energy nRF52832 Module RF-BM-ND04I
  • Bluetooth 5.0 Low Energy nRF52832 Module RF-BM-ND04I
  • Bluetooth 5.0 Low Energy nRF52832 Module RF-BM-ND04I

IPEX 커넥터가 있는 Bluetooth 5.0 저에너지 nRF52832 모듈 RF-BM-ND04I

RF-BM-ND04I는 배터리 구동 IoT 제품 및 게이트웨이의 높은 신뢰성, 고성능 요구 사항을 위해 개발된 IPEX 커넥터가 있는 Bluetooth 5.0 저에너지 모듈입니다. 이 모듈은 Bluetooth 메시 및 NFC도 지원합니다. IPEX 커넥터를 사용하면 안테나 출력 방식과 하프홀 안테나 인터페이스의 가능성이 더 커집니다. RF-BM-ND04I nRF52832 BLE 모듈로 제품 개발을 시작하세요.

  • P/N:

    RF-BM-ND04I

  • 상품 재고:

    1000

  • SoC:

    nRF52832

  • 프로세서:

    32-bit ARM® Cortex®-M4 64 MHz

  • 프로토콜:

    Bluetooth 5.0 low energy, Bluetooth Mesh

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

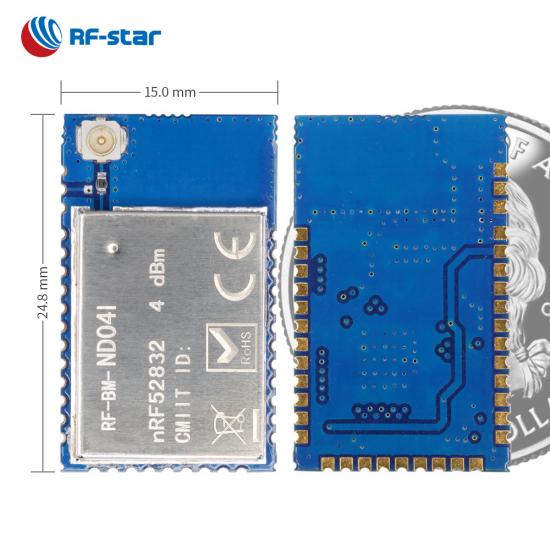

  • 패키지(mm):

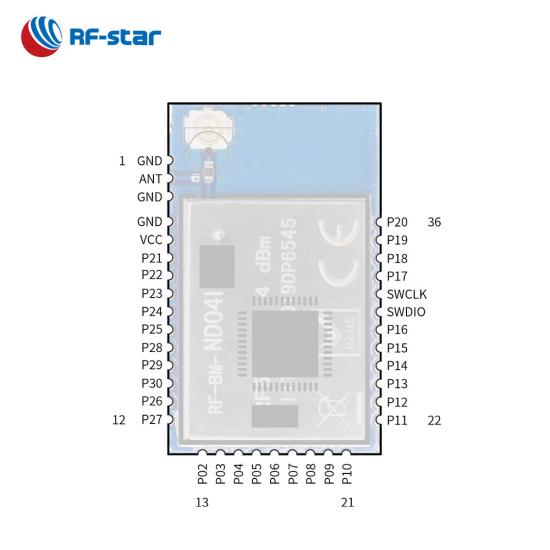

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • 특징:

    NFC, ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface

  • GPIO:

    29

  • 최대 TX 파워:

    +4 dBm

  • 전송 범위:

    100 m
지금 문의하기

RF-BM-ND04I는 32비트 ARM ®  Cortex ® -M4 프로세서를 갖춘 다목적 Nordic BLE5.0 SoC nRF52832 를 기반으로 하는 RF 모듈 입니다 . 이 제품은 32.768kHz 및 32MHz 크리스털, LC 필터, 안테나 매칭, IPEX 커넥터의 안테나 옵션 및 하프홀 인터페이스를 통합합니다. BLE 스택 v5.0을 지원하며 Bluetooth Mesh , NFC, ANT 및 2.4GHz 독점 과 같은 직렬 인터페이스 통신 프로토콜로 사전 프로그래밍될 수 있습니다 . 아이페럴 당 NFC-A는 단순화된 페어링 및 결제 솔루션에 사용되는 모듈을 활성화합니다. ADC, PDM, PWM, I 2 C 및 I 2 S 와 같은 RF-BM-ND04I의 수많은 디지털 주변 장치 및 인터페이스를 통해 광범위한 애플리케이션에 적용할 수 있습니다.

Bluetooth 5.0 저에너지 nRF52832 모듈 RF-BM-ND04I


- 투명 전송  (브리지) 프로토콜 -

·  다양한 역할: 마스터, 슬레이브, 마스터-슬레이브, 비콘

· 다중 연결 기능 : 최대 7개의 Salve와 1개의 Master까지 가능

· 최대. 투명한 전송 속도: 최대 46kB/s

·  데이터 속도: 1Mbps, 2Mbps

· 기능 : O TA, 관찰자, 인증

투명 전송(브리지) 프로토콜 -

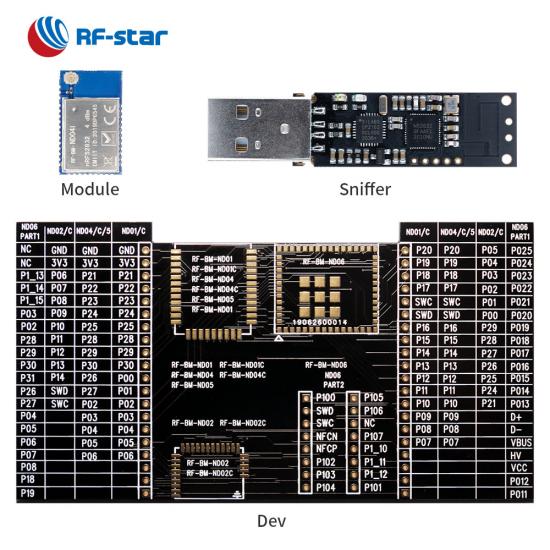

- 제품 전시 -



관련 자료:

장거리 nRF52833과 nRF52832의 비교

NRF52832 Bluetooth LE 스니퍼 소개


무선 SoC:

  • ARM® Cortex®-M4 32비트 프로세서(FPU 포함), 64MHz
  • TX 전력: -20dBm ~ +4dBm
  • BLE 모드 감도: -96dBm
  • 메모리
    • -512KB 플래시
    • -64KB RAM
  • 데이터 속도: 1Mbps, 2Mbps

지원되는 프로토콜:

  • 블루투스 5.0 저에너지
  • 블루투스 메시
  • NFC
  • 개미
  • 2.4GHz 독점

현재 소비:

  • 절전 모드에서 2.62μA
  • 200ms 방송 주기에서 77.7μA
  • 50ms 연결 주기에서 72.8μA

작동 범위:

  • 공급 전압 범위 1.7V ~ 3.6V
  • 작동 온도 범위: -40 °C ~ +85 °C

풍부한 주변기기:

  • NFC-A
  • 12비트, 200ksps ADC
  • GPIO 29개
  • PWM
  • PDM
  • SPI 마스터/슬레이브
  • I²C 마스터/슬레이브
  • I²S
  • UART(CTS/RTS)
NORDIC nRF52 시리즈 BLE 모듈
부품 번호 RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
사진
IC nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
핵심 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4F 64MHz ARM® Cortex®-M4F 64MHz ARM® Cortex®-M4F
안테나 PCB/패드 인주 PCB/하프홀 인터페이스 IPEX/하프 홀 인터페이스 PCB PCB/하프홀 인터페이스 IPEX/하프 홀 인터페이스 PCB
램 24KB 24KB 24KB 24KB 24KB 64KB 64KB 64KB
플래시 192KB 192KB 192KB 192KB 192KB 512KB 512KB 512KB
프로토콜 BLE5.3, 독점, ANT BLE5.3, 독점, ANT BLE5.3, 독점, ANT BLE5.3, BLE 2M PHY, 독점, ANT BLE5.3, 독점, ANT BLE5.3, 독점, ANT, NFC BLE5.3, 독점, ANT, NFC BLE5.3, 독점, ANT, NFC
전원공급장치 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm
수신 감도 -97dBm @1Mbit/s BLE -97dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE
GPIO 10 10 16 29 29 29 29 29
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 30m 40m(외부 PCB 안테나) 75m 100m(외부 PCB 안테나) 80m 80m 110m(외부 PCB 안테나) 90m
치수(mm) 7.0x9.0x2.0 7.0x7.0x2.0 15.2×11.2×1.7 24.8x15.0x2.3 24.8x15.0x2.3 15.2×11.2×1.7 24.8x15.0x2.3 24.8x15.0x2.3
패키지 0.6mm 피치 DFN 0.6mm 피치 DFN 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √ √ √
블루투스 메시 × × × × × √ √ √
장거리 × × × × × × × ×
2Mbps PHY √ √ √ √ √ √ √ √
AoA/AoD × × × × × × × ×
UART 프로토콜 노예 노예 노예 노예 노예 마스터-슬레이브 동시, 하나의 마스터-슬레이브 마스터-슬레이브 동시, 하나의 마스터-슬레이브 마스터-슬레이브 동시, 하나의 마스터-슬레이브
기능 초소형, 고효율 초소형, 고효율, 외장형 안테나 적용 가능 높은 호환성, 높은 효율성 더 많은 외부 안테나 설계를 위한 고효율 IPEX 커넥터 낮은 전력 소비, 높은 효율성 더 많은 애플리케이션을 위한 컴팩트한 크기 전송 범위가 더 긴 외부 안테나에 적합 높은 호환성
