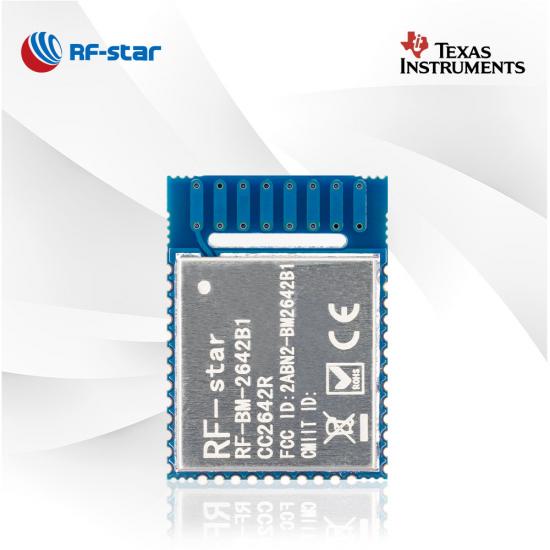

최신 TI CC2642R Bluetooth 5.1 저에너지 모듈 RF-BM-2642B1

RF-BM-2642B1은 IoT 제품의 고성능 요구 사항을 위해 설계된 Bluetooth 5.1 저에너지 모듈입니다. 방향 찾기 기능을 통해 모듈은 다양한 응용 분야의 요구 사항을 충족할 수 있습니다. RF-BM-2642B1 CC2642R BLE 모듈로 설계를 시작하세요.

P/N:
RF-BM-2642B1
SoC:
CC2642R
프로세서:
48 MHz ARM® Cortex®-M4F
프로토콜:
Bluetooth 5.1 low energy
작동 주파수:
2402 MHz ~ 2480 MHz
패키지(mm):

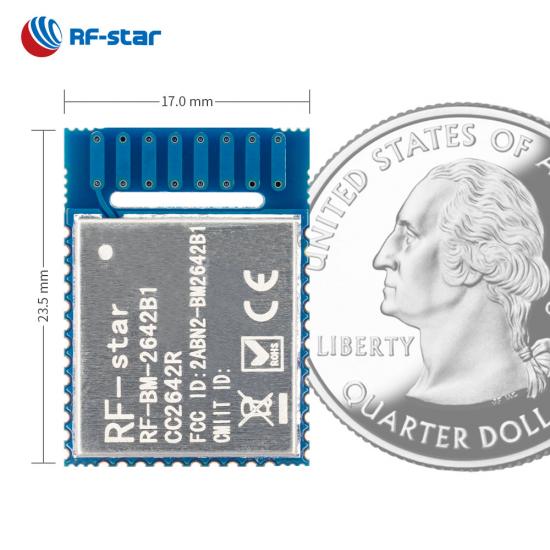

23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
특징:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh
GPIO:
31
최대 TX 파워:
+5 dBm
전송 범위:
150 m

지금 문의하기

RF-BM-2642B1 BLE5.1 모듈은 저전력 무선 통신 및 고급 감지 애플리케이션 에 최적화되어 있습니다 . 이 제품은 강력한 TI CC2642R SoC, 48MHz 크리스털, 32.768kHz 크리스털, 352kB 시스템 내 프로그래밍 가능 플래시, 256kB ROM, LC 필터 및 고성능 PCB 온보드 안테나를 통합합니다. ARM® Cortex®-M4F 코어 프로세서를 사용하면 CC2642R 모듈이 유연한 전력 모드에서 매우 낮은 전류로 작동할 수 있으며 작은 크기, 견고한 연결 거리 및 견고한 신뢰성이 특징입니다. Bluetooth 저에너지 모듈은 또한 1M PHY 및 2M PHY 데이터 속도, BLE 장거리, 광고 확장 패킷이 내장된 투명한 전송 프로토콜로 사전 프로그래밍될 수 있습니다. TI SimpleLink™ CC13x2 및 CC26x2 소프트웨어 개발 키트(SDK)를 사용하면 이 모듈을 Bluetooth 메시 및 RTLS(실시간 위치 파악) 애플리케이션 에 사용할 수 있습니다 .

CC2642R Bluetooth 5.1 저에너지 모듈의 특징

- BLE 5.0 투명 전송 (브리지) 프로토콜 -

· 여러 역할: 마스터, 슬레이브, 마스터-슬레이브, 비콘

· 다중 연결: 동시에 하나의 마스터와 일곱 개의 슬레이브

· 맞춤형 서비스 UUID

· 사용자 인증

· 자동 재접속

CC2642R Bluetooth 5.1 저에너지 모듈의 BLE 5.0 투명 전송 프로토콜

- 제품 전시 -

무선 SoC:

48MHz ARM® Cortex®-M4F 프로세서
TX 전력: 최대 +5dBm
BLE 모드 감도: -97dBm
메모리

-352kB 플래시
-256KB ROM
-80kB SRAM

특징:

블루투스 4.2 저에너지
블루투스 5.0 저에너지
블루투스 메시
방향찾기

현재 소비:

절전 모드에서 1.88μA
200ms 방송 주기에서 101.94μA
100ms 연결 주기에서 77.07μA

작동 범위:

공급 전압 범위 1.8V ~ 3.8V
작동 온도 범위: -40 °C ~ +85 °C

풍부한 주변기기:

12비트 ADC
DAC
GPIO 31개
SPI
I²C
I²S
RTC
UART(CTS/RTS)

RF-BM-2642B1 하드웨어 데이터시트 V1.0_20230526

TI CC264x 시리즈 BLE 모듈
부품 번호	RF-BM-2642QB1I	RF-BM-2642B1	RF-BM-2642B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
사진
IC	CC2642R-Q1	CC2642R	CC2642R	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
핵심	48MHz ARM® Cortex®-M4F	48MHz ARM® Cortex®-M4F	48MHz ARM® Cortex®-M4F	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3
안테나	IPEX	PCB	PCB	PCB	PCB	PCB	칩/하프홀 인터페이스	칩/하프홀 인터페이스	IPEX	PCB
램	88KB	88KB	88KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB
플래시	352KB	352KB	352KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB
프로토콜	BLE5.2	BLE5.2	BLE5.2	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
전원공급장치	1.8V ~ 3.63V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장
빈도	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz
최대. 송신 전력	+5dBm	+5dBm	+5dBm	+5dBm	+5dBm	+5dBm	+2dBm	+2dBm	+2dBm	+2dBm
수신 감도	-97dBm @ BLE 1M PHY -105dBm @ 125kbps LE 코딩 PHY	-97dBm @ BLE 1M PHY -105dBm @ 125kbps LE 코딩 PHY	-97dBm @ BLE 1M PHY -105dBm @ 125kbps LE 코딩 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY
GPIO	31	31	31	13	31	31	10	10	10	10
작동 온도	-40 ℃ ~ +125 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
보관 온도	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
전송 범위	200m @ 1M PHY 300m @ LE 코드 PHY	110m @ 1M PHY 160m @ LE 코드 PHY	140m @ 1M PHY 255m @ LE 코드 PHY	60m @ 1M PHY 90m @ LE 코드 PHY	70m @ 1M PHY 100m @ LE 코드 PHY	80m @ 1M PHY 110m @ LE 코드 PHY	칩 안테나 30m @ 1M PHY 60m @ LE 코드 PHY	칩 안테나 20m @ 1M PHY 50m @ LE 코드 PHY	외부 PCB 안테나 110m @ 1M PHY 150m @ LE 코드 PHY	60m @ 1M PHY 90m @ LE 코드 PHY
치수(mm)	21.5x17.0x2.2	23.5x17.0x2.2	23.5x17.0x2.2	15.2×11.2×1.7	23.5x17.0x1.7	23.5x17.0x1.7	10.5x8.5x2.0	8.0x8.0x1.5	15.2x11.2x2.1	16.6x11.2x1.7
패키지	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀
오타	√	√	√	√	√	√	√	√	√	√
블루투스 메시	√	√	×	×	×	×	×	×	×	×
장거리	√	√	√	√	√	√	√	√	√	√
2Mbps PHY	√	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	√	×	×	√	√	√	√	√
UART 프로토콜	마스터-슬레이브 동시	마스터-슬레이브 동시	마스터-슬레이브 동시	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예
기능	AEC-Q100 등급	높은 간섭 방지 성능	높은 간섭 방지 성능	높은 비용 효율성	높은 비용 효율성	더욱 활용도가 높은 애플리케이션을 위한 31개의 GPIO	작은 크기, 양면 패드	초소형 치수	외부 안테나에 적합	높은 안정성
