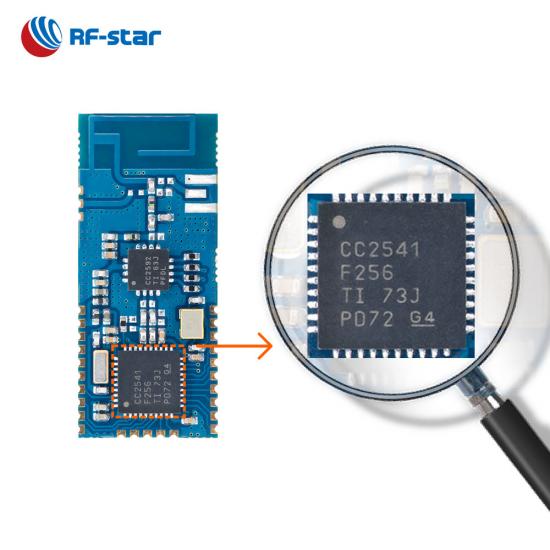

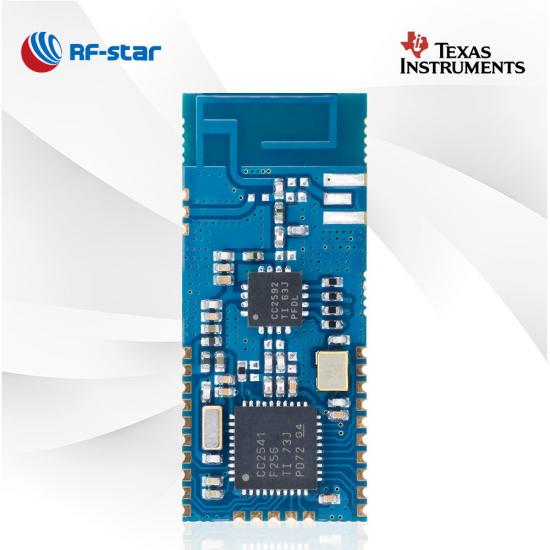

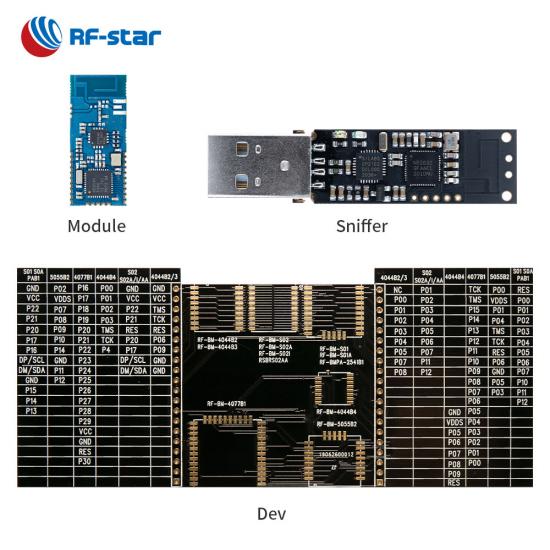

PA CC2592 RF-BMPA-2541B1을 갖춘 인증된 BLE4.2 CC2541 모듈

RF-BMPA-2541B1은 장거리 및 더 큰 전력 기능을 요구하는 사물 인터넷 시장을 겨냥한 BLE4.2 모듈입니다. 최대 모듈. 19dBm의 TX 출력을 통해 더 넓은 범위의 적용 범위와 안테나 출력 방식 옵션을 갖춘 애플리케이션을 구현할 수 있습니다.

  • P/N:

    RF-BMPA-2541B1
  • SoC:

    CC2541, CC2592
  • 프로세서:

    Low-Power 8051 Microcontroller Core With Code Prefetch
  • 프로토콜:

    Bluetooth 4.2 low energy
  • 작동 주파수:

    2402 MHz ~ 2480 MHz
  • 패키지(mm):

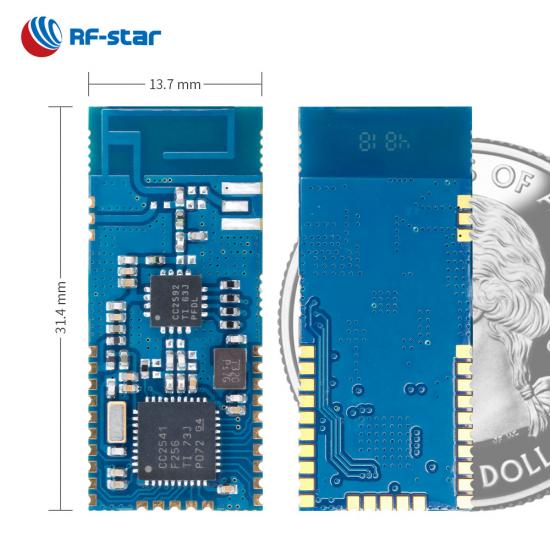

    31.4 × 13.7 × 1.7, half-hole, 1.27 pitch, 28-pin
  • 특징:

    Power Amplifier
  • GPIO:

    13
  • 최대 TX 파워:

    +19 dBm
  • 전송 범위:

    200m

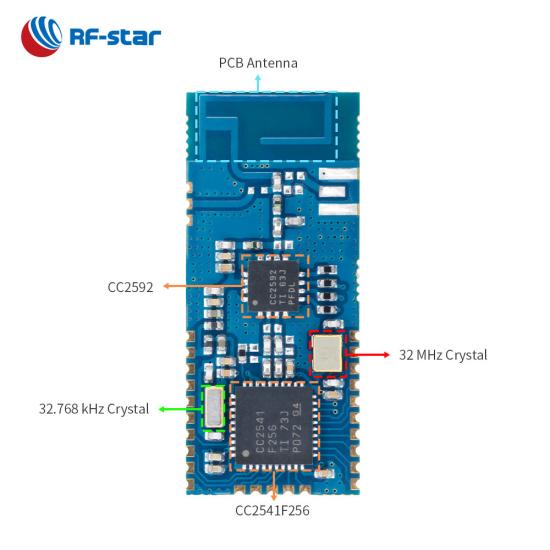

RF-BMPA-2541B1은 PA CC2592 가 포함된 TI CC2541 BLE4.2 SoC를 기반으로 하는 모듈입니다 . 이 모듈은 8051 코어를 기반으로 하고 32MHz 크리스털, 32.768kHz 크리스털, LC 발룬 및 역F PCB의 옵션 안테나 출력 모드를 통합하는 전력 증폭기를 갖춘 1세대 Bluetooth 4.2 저에너지 모듈 입니다. 안테나, IPEX 커넥터 및 하프 홀 인터페이스. 이 설계를 통해 모듈의 전송 범위가 길어지므로 게이트웨이, 원격 제어와 같이 더 높은 성능 요구 사항이 있는 응용 분야에서 이 모듈이 널리 사용됩니다.


인증된 BLE4.2 CC2541 모듈


- BLE 4.2  투명 전송  (브리지) 프로토콜  -

· 모듈 역할: 슬레이브

·  조정 가능한 매개변수 : 전송 속도, 연결 간격, 방송 간격, TX 전력…

·  연결  비밀번호

BLE 4.2 투명 전송


무선 SoC:


  • 코드 프리패치가 포함된 저전력 8051 마이크로컨트롤러 코어
  • TX 전력: 19dBm
  • BLE 모드 감도: -94dBm
  • 메모리
    • - 256KB 플래시
    • - 8KB RAM


특징:


  • 블루투스 4.2 저에너지


현재 소비:


  • 200ms 방송 주기에서 0.79mA
  • 20ms 연결 주기에서 1.8mA

작동 범위:


  • 공급 전압 범위: 2.0V ~ 3.6V
  • 작동 온도 범위: -40 °C ~ +85 °C



풍부한 주변기기:


  • 12비트 ADC
  • GPIO 13개
  • I²C
  • IR
  • UART(CTS/RTS)
TI CC254x 시리즈 BLE 모듈
부품 번호 RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
사진
IC C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
핵심 8051 8051 8051 8051 8051 8051
안테나 PCB/하프홀 인터페이스 PCB/하프홀 인터페이스 PCB/IPEX/하프홀 인터페이스 PCB PCB IPEX
8KB 8KB 8KB 8KB 8KB 8KB
플래시 256KB 256KB 256KB 256KB 256KB 256KB
프로토콜 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
전원공급장치 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장 2.0V ~ 3.6V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +4dBm 0dBm +19dBm +4dBm 0dBm +4dBm
수신 감도 -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm
GPIO 19 19 19 13 13 13
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 75m 55m 120m 70m 50m 80m(외부 PCB 안테나)
치수(mm) 17.4x13.7x1.7 17.4x13.7x1.7 31.4x13.7x2.1 15.2×11.2×1.7 15.2×11.2×1.7 15.2x11.2x2.1
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타
블루투스 메시 × × × × × ×
장거리 × × × × × ×
2Mbps PHY × × × × × ×
AoA/AoD × × × × × ×
UART 프로토콜 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예
기능 모든 IO, 투명한 전송 및 직접 구동 모든 IO, 투명한 전송 및 직접 구동 PA+LNA, 더 긴 전송 범위 작은 크기, 투명한 전송 및 직접 구동 작은 크기, 투명한 전송 및 직접 구동 외부 안테나, 투명 전송 및 직접 구동
