RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

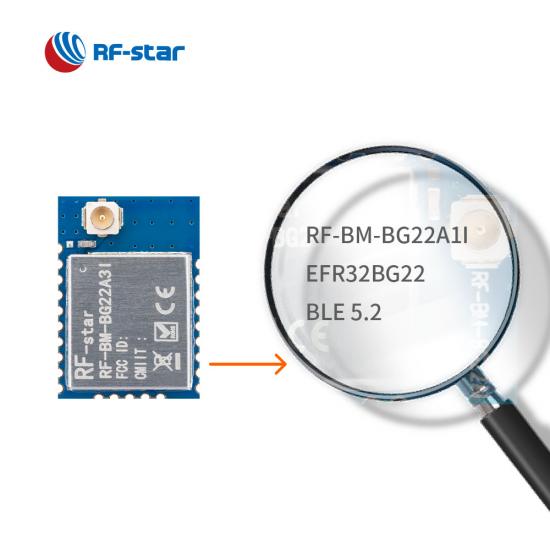

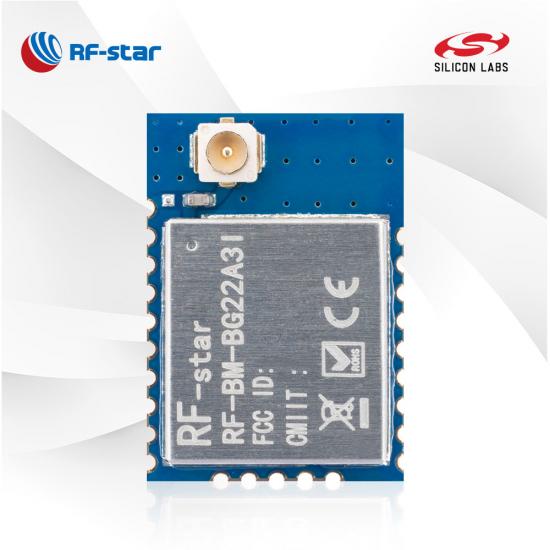

BLE5.2 EFR32BG22 모듈 RF-BM-BG22A3I

RF-BM-BG22A3I는 코인 셀 배터리의 수명을 연장할 수 있는 업계 최고의 에너지 효율성을 위해 개발된 Bluetooth 5.2 저에너지 모듈입니다. 이 BLE 마스터-슬레이브 모듈은 동급 최고의 초저전력 소비를 제공합니다. 강력한 리소스를 통해 모듈에 Bluetooth 방향 찾기 기능이 활성화됩니다. RF-BM-BG22A3I EFR32BG22C224 BLE 모듈로 제품 개발을 시작하세요.

P/N:
RF-BM-BG22A3I
SoC:
EFR32BG22C224F512GM32-C
프로세서:
32-bit 76.8 MHz ARM® Cortex®-M33
프로토콜:
Bluetooth 5.2 low energy, Bluetooth Direction Finding
작동 주파수:
2402 MHz ~ 2480 MHz
패키지(mm):

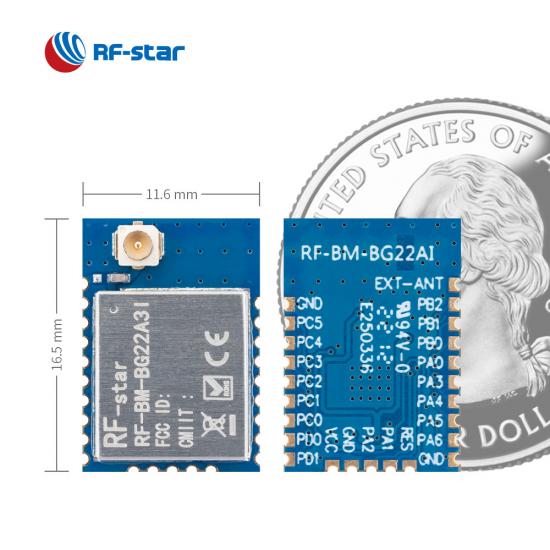

16.5 × 11.6 × 2.10, half-hole, 1.27 pitch, 24-pin
특징:
AoA/AoD, Bluetooth Mesh Low Power Node, 2.4 GHz proprietary

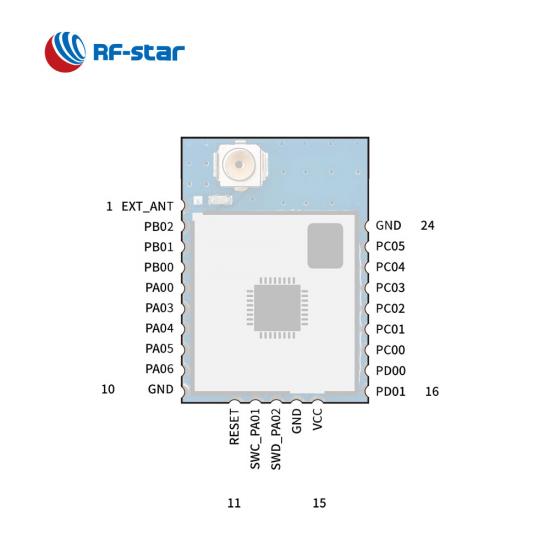

GPIO:
18
최대 TX 파워:
6 dBm
전송 범위:
80 m

지금 문의하기

RF-BM-BG22A3I 는 최대 작동 주파수가 76.8MHz인 32비트 ARM® Cortex®-M33 코어를 갖춘 Silicon Labs 의 Gecko SoC 제품군 중 하나인 EFR32BG22C224F512GM32-C를 기반으로 하는 RF 모듈입니다 . 38.4MHz 크리스털, 매칭, 안테나 매칭 및 저역 통과 필터가 통합되어 있습니다. BLE 5.2 저에너지, BLE 메시, AoA/AoD 및 독점을 지원하며 간단한 프로그래밍을 위해 직렬 인터페이스 통신 프로토콜 로 사전 프로그래밍될 수 있습니다 . 또한 PRS, ADC, UART, SPI, I2C, PWM, ISO 7816, IrDA, I2S, EUART 및 PDM과 같은 다양한 아날로그 및 디지털 인터페이스도 갖추고 있습니다. 낮은 전력 소비, 컴팩트한 크기, 견고한 연결 거리 및 견고한 신뢰성이 특징입니다. 칩에 통합된 PA를 통해 모듈은 최대 6dBm TX 전력에 도달할 수 있습니다. RF-BM-BG22A3I는 BG22A1I 와 핀-2핀 호환됩니다 .

RF-BM-BG22A3I는 RF-BM-BG22A3를 최적화한 신제품입니다 . 더 긴 전송 범위를 달성하기 위해 IPEX 안테나가 있습니다 .

EFR32BG22 BLE5.2 모듈 RF-BM-BG22A3I

· 여러 역할: 마스터, 슬레이브, 마스터-슬레이브, 비콘

· 다중 연결 기능 : 최대 7개의 Salve와 1개의 Master까지 가능

· 안정적인 투명 전송 속도: 최대 50kB/s

· 데이터 속도: 1Mbps, 2Mbps

· 기능 : OTA, 인증

· 확장된 방송 패키지

· 장거리

EFR32BG22 BLE5.2 모듈 RF-BM-BG22A3I 기능

관련 자료:

RFstar BG22A1 Bluetooth 모듈, BMS 산업 강화

무선 SoC:

32비트 38.4MHz ARM ^® Cortex ^® -M33
TX 전력: -28dBm ~ 0dBm
감도 @ 1Mbit/s GFSK: -98.9dBm
메모리

352KB 플래시
32KB RAM

데이터 속도: 1Mbps, 2Mbps

지원되는 변조 형식

(G) 완전히 구성 가능한 형태를 갖춘 FSK
OQPSK DSSS
(G)MSK

프로토콜 지원

블루투스 저에너지(블루투스 5.2)
AoA(도착각) 및 AoD(출발각)를 사용하여 방향 찾기
Bluetooth 메시 저전력 노드
소유권

현재 소비:

절전 모드에서 3.02μA
200ms 방송 주기에서 55.84μA
30ms 연결 주기에서 90.58μA

작동 범위:

공급 전압 범위 1.7V ~ 3.6V
작동 온도 범위: -40 °C ~ +85 °C

풍부한 주변기기:

16비트 ADC
GPIO 18개
DMA
피 디엠
PRS
유아트
I²C
RTC _
감시견 _
UART/SPI/스마트카드(ISO 7816)/IrDA/I2S

RF-BM-BG22A3(I) 하드웨어 데이터시트 V1.3_20230526

Silicon Labs EFR32BG22 무선 Gecko 시리즈 BLE 모듈
부품 번호	RF-BM-BG22C3	RF-BM-BG22B1	RF-BM-BG22A3I	RF-BM-BG22A3	RF-BM-BG22A1I	RF-BM-BG22A1
사진
IC	EFR32BG22C224F512GM32-C	EFR32BG22C112F352GM32-C	EFR32BG22C224F512GM32-C	EFR32BG22C224F512GM32-C	EFR32BG22C112F352GM32-C	EFR32BG22C112F352GM32-C
핵심	76.8MHz ARM® Cortex®-M33	38.4MHz ARM® Cortex®-M33	76.8MHz ARM® Cortex®-M33	76.8MHz ARM® Cortex®-M33	38.4MHz ARM® Cortex®-M33	38.4MHz ARM® Cortex®-M33
안테나	칩/하프 홀 인터페이스	PCB	IPEX/하프 홀 인터페이스	PCB/하프홀 인터페이스	IPEX/하프 홀 인터페이스	PCB/하프홀 인터페이스
램	32KB	32KB	32KB	32KB	32KB	32KB
플래시	512KB	512KB	512KB	512KB	352KB	352KB
프로토콜	BLE5.3, 독점	BLE5.3, 독점	BLE5.3, 독점	BLE5.3, 독점	BLE5.3, 독점	BLE5.3, 독점
전원공급장치	2.2V ~ 3.8V, 3.3V 권장	2.2V ~ 3.8V, 3.3V 권장	2.2V ~ 3.8V, 3.3V 권장	2.2V ~ 3.8V, 3.3V 권장	2.2V ~ 3.8V, 3.3V 권장	2.2V ~ 3.8V, 3.3V 권장
빈도	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz
최대. 송신 전력	+6dBm	0dBm	+6dBm	+6dBm	0dBm	0dBm
수신 감도	-106.7dBm(125kbps GFSK) -98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK)	-98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK)	-106.7dBm(125kbps GFSK) -98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK)	-106.7dBm(125kbps GFSK) -98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK)	-98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK)	-98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK)
GPIO	12	10	18	18	18	18
작동 온도	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
보관 온도	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
전송 범위	칩 안테나 40m @ 1M PHY 80m @ LE CODE	80m	외부 PCB 안테나 150m @ 1M PHY 280m @ LE CODE	120m @ 1M PHY 240m @ LE 코드	200m(외부 PCB 안테나)	90m @ 1M PHY
치수(mm)	8x8x1.82	16.5x11.6x2.06	16.5x11.6x2.06	16.5x11.6x2.06	16.5x11.6x2.06	16.5x11.6x2.06
패키지	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀
오타	√	√	√	√	√	√
블루투스 메시	LPN	×	LPN	LPN	×	×
장거리	√	×	√	√	×	×
2Mbps PHY	√	√	√	√	√	√
AoA/AoD	√	×	√	√	×	×
UART 프로토콜	마스터-슬레이브 동시, 마스터-슬레이브	마스터-슬레이브 동시, 마스터-슬레이브	마스터-슬레이브 동시, 마스터-슬레이브	마스터-슬레이브 동시, 마스터-슬레이브	마스터-슬레이브 동시, 마스터-슬레이브	마스터-슬레이브 동시, 마스터-슬레이브
기능	초소형 크기, 외부 안테나에 적합	더 작은 크기, 높은 비용 효율성	복잡한 애플리케이션에 적합	AoA/AoD 지원	복잡한 애플리케이션에 적합	높은 비용 효율성
