RF-BM-BG22A3 BLE5.3 EFR32BG22 모듈

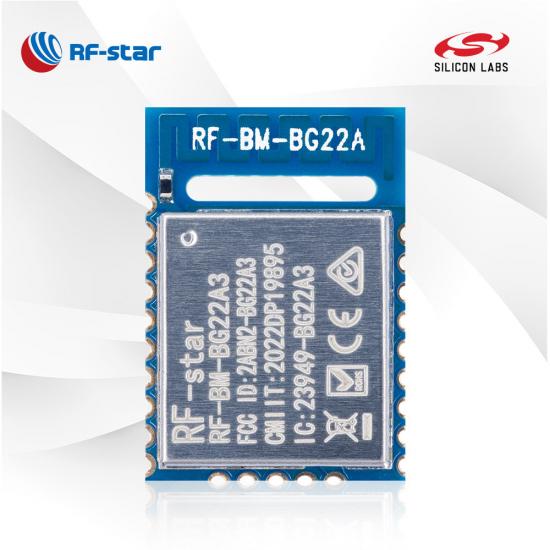

  • EFR32BG22 Low Power Bluetooth Master Slave Module RF-BM-BG22A3

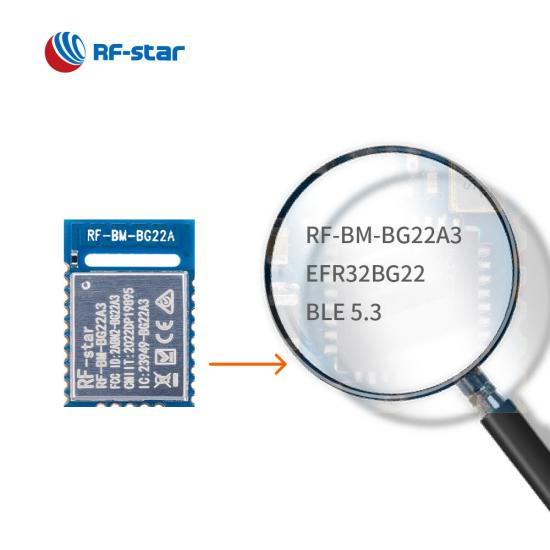

  • EFR32BG22 Low Power Bluetooth Master Slave Module RF-BM-BG22A3
  • EFR32BG22 Low Power Bluetooth Master Slave Module RF-BM-BG22A3
  • EFR32BG22 Low Power Bluetooth Master Slave Module RF-BM-BG22A3
  • EFR32BG22 Low Power Bluetooth Master Slave Module RF-BM-BG22A3

RF-BM-BG22A3 BLE5.3 EFR32BG22 모듈

RF-BM-BG22A3은 코인 셀 배터리의 수명을 연장할 수 있는 업계 최고의 에너지 효율성을 위해 개발된 Bluetooth 5.3 저에너지 모듈입니다. 이 EFR32BG22 모듈은 동급 최고의 초저전력 소비를 제공합니다. 강력한 리소스를 통해 모듈에 Bluetooth 방향 찾기 기능이 활성화됩니다. RF-BM-BG22A3 EFR32BG22C224 BLE 모듈로 제품 개발을 시작하세요.

  • P/N:

    RF-BM-BG22A3

  • SoC:

    EFR32BG22C224F512GM32-C

  • 프로세서:

    32-bit 76.8 MHz ARM® Cortex®-M33

  • 프로토콜:

    Bluetooth 5.3 low energy, Bluetooth Direction Finding

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

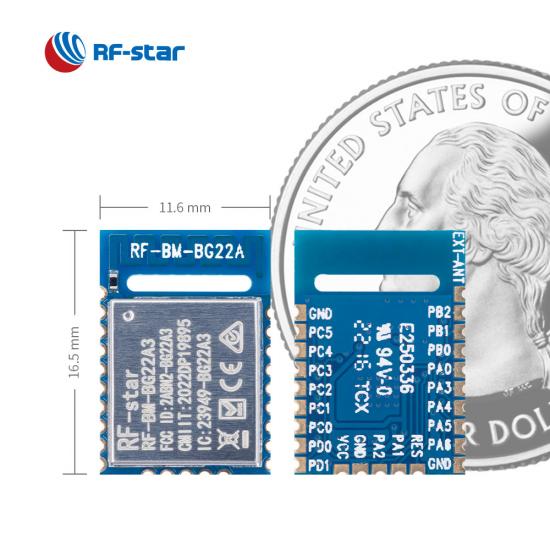

  • 패키지(mm):

    16.5 × 11.6 × 2.06, half-hole, 1.27 pitch, 24-pin

  • 특징:

    AoA/AoD, Bluetooth Mesh Low Power Node, 2.4 GHz proprietary

  • GPIO:

    18

  • 최대 TX 파워:

    6 dBm

  • 전송 범위:

    80 m
지금 문의하기

RF-BM-BG22A3은 최대 작동 주파수가 76.8MHz인 32비트 ARM® Cortex®-M33 코어를 갖춘 Silicon Labs 의 Gecko SoC 제품군 중 하나인 EFR32BG22C224를 기반으로 하는 RF 모듈 입니다 . 이 제품은 38.4MHz 크리스털, 매칭, 안테나 매칭, 저역 통과 필터, 미앤더 라인 역F PCB 안테나의 안테나 옵션 및 하프홀 인터페이스를 통합합니다. Bluetooth 5.3 저에너지, Bluetooth 메시 , Bluetooth 방향 찾기 AoA/AoD 및 독점 기능을 지원하며 간단한 프로그래밍을 위해 직렬 인터페이스 통신 프로토콜 로 사전 프로그래밍할 수 있습니다 . EFR32BG22 모듈에는 PRS, ADC, UART, SPI, I²C, PWM, ISO  7816, IrDA, I²S, EUART 및 PDM과 같은 다양한 아날로그 및 디지털 인터페이스도 있습니다. 칩에 통합된 PA를 사용하면 모듈이 최대 6dBm TX 전력에 도달할 수 있습니다. 낮은 전력 소비, 컴팩트한 크기, 견고한 연결 거리 및 견고한 신뢰성 덕분에 자산 태그 및 비콘, 가전 제품, 건물 자동화, Bluetooth Mesh 저전력 노드 및 휴대용 의료 장치에서 인기가 높습니다.


EFR32BG22 BLE 5.3 모듈 RF-BM-BG22A3


-  투명 전송(브리지) 프로토콜  -


· 여러 역할: 마스터, 슬레이브, 마스터-슬레이브, 비콘

· 다중 연결 기능 : 최대 7개의 Salve와 1개의 Master까지 가능

· 안정적인 투명 전송 속도: 최대 50kB/s

· 데이터 속도: 1Mbps, 2Mbps

· 기능 : OTA, 인증

· 확장된 방송 패키지

· 장거리


EFR32BG22 BLE5.3 모듈 RF-BM-BG22A3 기능


관련 자료:

RFstar BG22A1 Bluetooth 모듈, BMS 산업 강화

무선 SoC:

  • 32비트 76.8MHz ARM ®  Cortex ® -M33
  • TX 전력: -28dBm ~ +6dBm
  • 감도 @ 1Mbit/s GFSK: -98.9dBm
  • 메모리
    • 512KB 플래시
    • 32KB RAM
  • 데이터 속도: 1Mbps, 2Mbps


지원되는 변조 형식:

  • (G) 완전히 구성 가능한 형태를 갖춘 FSK
  • OQPSK DSSS
  • (G)MSK


인증서:

  • FCC
  • CE
  • IC
  • SRRC
  • RoHS 규제


프로토콜 지원:

  • 블루투스 저에너지(블루투스 5.3)
  • AoA(도착각) 및 AoD(출발각)를 사용하여 방향 찾기
  • Bluetooth 메시 저전력 노드
  • 소유권

현재 소비:

  • 절전 모드에서 3.02μA
  • 200ms 방송 주기 @ 0dBm에서 57.82μA
  • 20ms 연결 주기  @ 0dBm 에서 146.74μA


작동 범위:


  • 공급 전압 범위 2.2V ~ 3.8V  @ 0dBm

    (DC DC  모드); 1.8V ~ 3.8V(바이패스 모드)
  • 작동 온도 범위: -40 °C ~ +85 °C



풍부한 주변기기:

  • 16비트 ADC
  • GPIO 18개
  • DMA
  • 피 디엠
  • PRS
  • 유아트
  • I²C
  • RTC _
  • 감시견 _
  • UART/SPI/스마트카드(ISO 7816)/IrDA/I2S
Silicon Labs EFR32BG22 무선 Gecko 시리즈 BLE 모듈
부품 번호 RF-BM-BG22C3 RF-BM-BG22B1 RF-BM-BG22A3I RF-BM-BG22A3 RF-BM-BG22A1I RF-BM-BG22A1
사진 RF-BM-BG22C3 EFR32BG22 BLE 모듈 RF-BM-BG22B1 EFR32BG22 BLE 모듈 RF-BM-BG22A3I EFR32BG22 BLE 모듈 RF-BM-BG22A3 EFR32BG22 BLE 모듈 RF-BM-BG22A1I EFR32BG22 BLE 모듈 RF-BM-BG22A1
IC EFR32BG22C224F512GM32-C EFR32BG22C112F352GM32-C EFR32BG22C224F512GM32-C EFR32BG22C224F512GM32-C EFR32BG22C112F352GM32-C EFR32BG22C112F352GM32-C
핵심 76.8MHz ARM® Cortex®-M33 38.4MHz ARM® Cortex®-M33 76.8MHz ARM® Cortex®-M33 76.8MHz ARM® Cortex®-M33 38.4MHz ARM® Cortex®-M33 38.4MHz ARM® Cortex®-M33
안테나 칩/하프 홀 인터페이스 PCB IPEX/하프 홀 인터페이스 PCB/하프홀 인터페이스 IPEX/하프 홀 인터페이스 PCB/하프홀 인터페이스
램 32KB 32KB 32KB 32KB 32KB 32KB
플래시 512KB 512KB 512KB 512KB 352KB 352KB
프로토콜 BLE5.3, 독점 BLE5.3, 독점 BLE5.3, 독점 BLE5.3, 독점 BLE5.3, 독점 BLE5.3, 독점
전원공급장치 2.2V ~ 3.8V, 3.3V 권장 2.2V ~ 3.8V, 3.3V 권장 2.2V ~ 3.8V, 3.3V 권장 2.2V ~ 3.8V, 3.3V 권장 2.2V ~ 3.8V, 3.3V 권장 2.2V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +6dBm 0dBm +6dBm +6dBm 0dBm 0dBm
수신 감도 -106.7dBm(125kbps GFSK) -98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK) -98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK) -106.7dBm(125kbps GFSK) -98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK) -106.7dBm(125kbps GFSK) -98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK) -98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK) -98.9dBm(1Mbit/s GFSK) -96.2dBm(2Mbit/s GFSK)
GPIO 12 10 18 18 18 18
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 칩 안테나 40m @ 1M PHY 80m @ LE CODE 80m 외부 PCB 안테나 150m @ 1M PHY 280m @ LE CODE 120m @ 1M PHY 240m @ LE 코드 200m(외부 PCB 안테나) 90m @ 1M PHY
치수(mm) 8x8x1.82 16.5x11.6x2.06 16.5x11.6x2.06 16.5x11.6x2.06 16.5x11.6x2.06 16.5x11.6x2.06
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √
블루투스 메시 LPN × LPN LPN × ×
장거리 √ × √ √ × ×
2Mbps PHY √ √ √ √ √ √
AoA/AoD √ × √ √ × ×
UART 프로토콜 마스터-슬레이브 동시, 마스터-슬레이브 마스터-슬레이브 동시, 마스터-슬레이브 마스터-슬레이브 동시, 마스터-슬레이브 마스터-슬레이브 동시, 마스터-슬레이브 마스터-슬레이브 동시, 마스터-슬레이브 마스터-슬레이브 동시, 마스터-슬레이브
기능 초소형 크기, 외부 안테나에 적합 더 작은 크기, 높은 비용 효율성 복잡한 애플리케이션에 적합 AoA/AoD 지원 복잡한 애플리케이션에 적합 높은 비용 효율성
