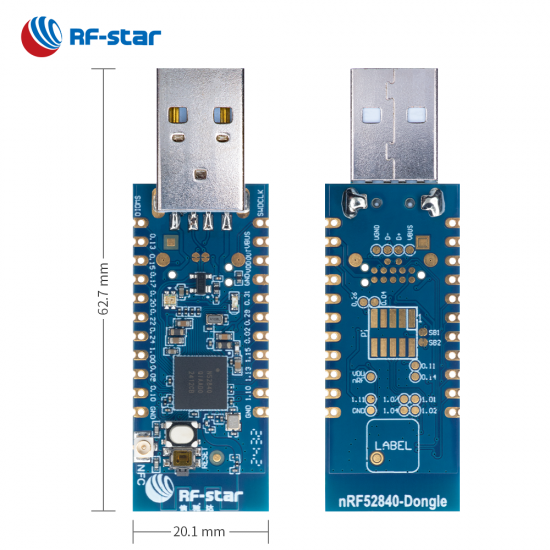

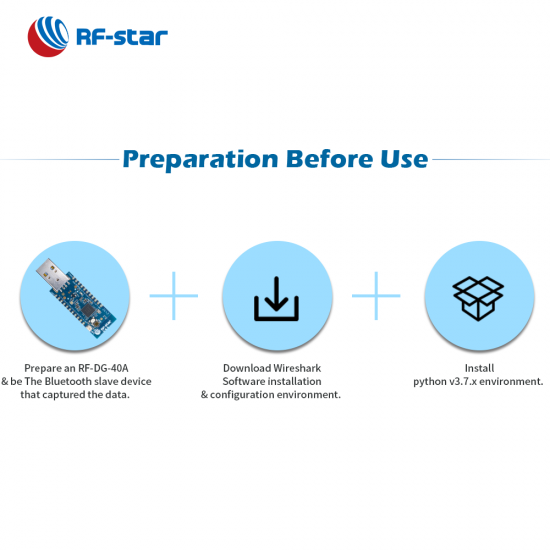

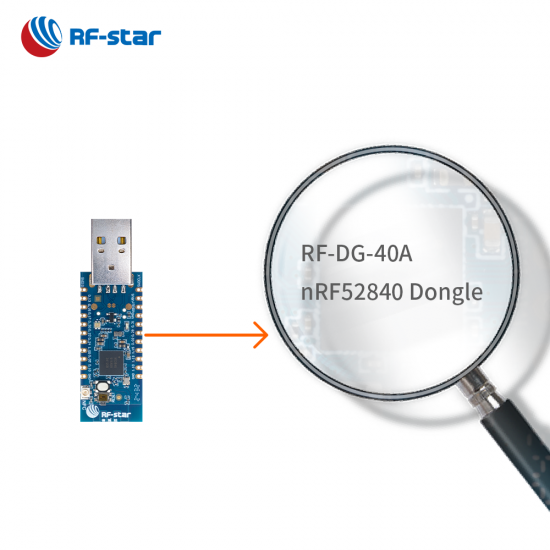

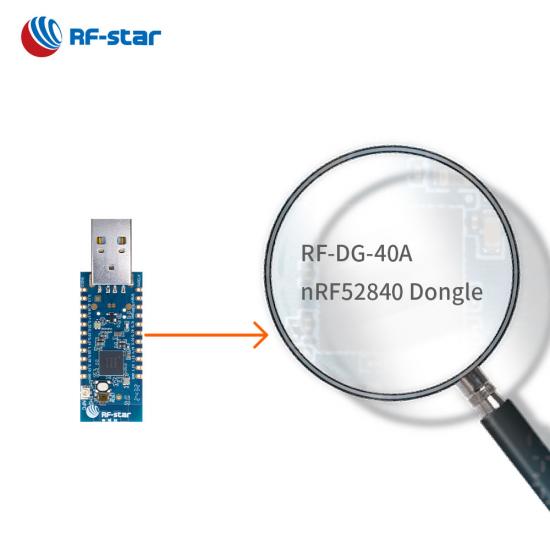

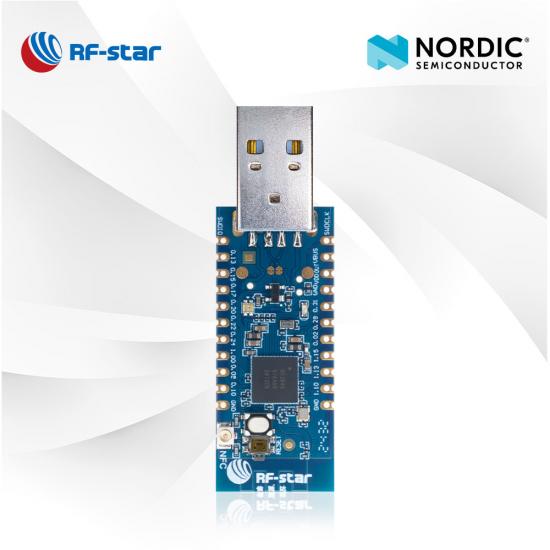

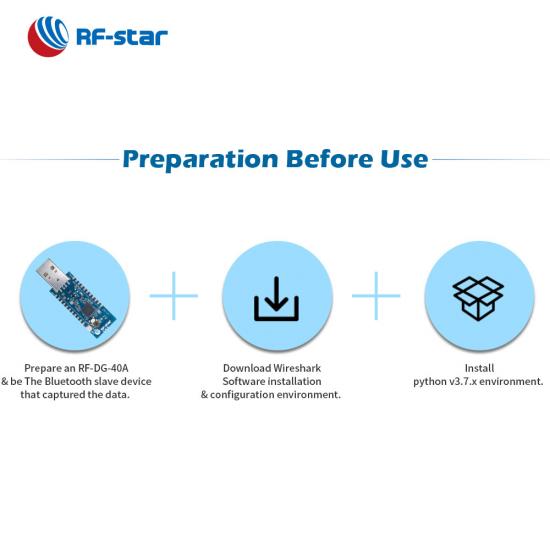

RF-DG-40A는 데스크탑용 nRF Connect 또는 Wireshark와 함께 연결하기 위한 무선 하드웨어 장치인 Nordic nRF52840 USB 동글입니다. Bluetooth Zigbee 동글은 장치 프로그래밍과 USB 포트를 통한 통신을 지원합니다. 최종 제품 개발에 도움이 되도록 nRF52840 동글을 주문하세요.
P/N:
RF-DG-40ASoC:
nRF52840프로세서:
32-bit ARM® Cortex®-M4 64 MHz프로토콜:
Bluetooth 5, Bluetooth mesh, Thread, ZigBee, 802.15.4, ANT and 2.4 GHz proprietary작동 주파수:
2402 MHz ~ 2480 MHz패키지(mm):
60.0 mm × 18.5 mm × 4.5 mm특징:
Capture for ZigBee packets, BLE packet최대 TX 파워:
+8 dBm전송 범위:
100 mRF-DG-40A USB 동글은 BLE 및 ZigBee 의 패킷을 캡처하기 위한 스니퍼 , 자동 프로그래밍을 위한 부트로더가 있는 공식 동글, 동글에 사용자 정의 펌웨어를 다운로드할 수 있는 응용 장치 등 여러 기능을 지원하는 강력한 장치입니다. RF-DG-40A는 NFC 커넥터 와 조립되기 때문에 공식 nRF52840 동글의 업그레이드 버전입니다 . 더 많은 애플리케이션 가능성을 제공하는 15개의 액세스 가능한 GPIO. 지금 이 고급 BLE 및 ZigBee USD 동글로 터미널 제품을 시작해 보세요.
- 관련 영상 -
참조 자료:
| USB 동글 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 부품 번호 | RF-DG-22A | RF-DG-40A | RF-DG-32B | RF-DG-52PA | RF-DG-52PAS | USB 동글 | |||
| 사진 |  |
 |
 |
 |
 |
 |
|||
| IC | EFR32BG22C224 | nRF52840 | nRF52832 | CC2652P | CC2652P | CC2540 | |||
| 핵심 | 76.8MHz ARM Cortex-M33 | 64MHz ARM® Cortex®-M4F | 64MHz ARM® Cortex®-M4F | 48MHz ARM® Cortex®-M4F | 48MHz ARM® Cortex®-M4F | 8051 | |||
| 안테나 | PCB | PCB(IPEX 커넥터가 NFC 신호를 출력함) | PCB | PCB | SMA 커넥터 | PCB | |||
| 램 | 32KB | 256KB | 64KB | 88KB | 88KB | 8KB | |||
| 플래시 | 512KB | 1MB | 512KB | 352KB | 352KB | 256KB | |||
| 프로토콜 | 관찰자, BLE 마스터-슬레이브 프로토콜 | 스니퍼(ZigBee/BLE), 부트로더, BLE 마스터-슬레이브 프로토콜 | 스니퍼(BLE 전용), BLE 마스터-슬레이브 프로토콜 | 지그비 코디네이터 | 지그비 코디네이터 | 비콘, 스니퍼, HID, HCI, BLE 슬레이브 프로토콜 | |||
| 최대. 송신 전력 | +6dBm | +8dBm | +4dBm | +20dBm | +20dBm | +4dBm | |||
| PCBA 치수(mm) | 56.7x13.9x4.5 | 60x18.5x4.5 | 56.7×13.9×4.5 | 62.8×16.7×4.5 | 73.3×20×7.5 | 19.8×9.7×4.5 | |||
| 전체 치수(mm) | 62.9x20.2x8.0 | 해당 없음 | 62.9x20.2x8.0 | 해당 없음 | 73.3×23.6×14.1 | 21.7×14.3×5.3 | |||
| 기능 | 비콘 데이터 모니터, BLE 데이터 패킷 캡처, BLE 게이트웨이 | PC nRF 연결 지원, 모든 BLE5.0 데이터 패킷 캡처 지원, NORDIC 동글 대체 가능 | BLE5.0 데이터 패킷 캡처 지원(장거리 및 메시 제외) | 오픈 소스 플랫폼 ZHA 및 Zigbee2MQTT 지원, 온보드 PCB 안테나로 최대 20dBm TX 전력, 스마트 홈 게이트웨이 | 오픈 소스 플랫폼 ZHA 및 Zigbee2MQTT 지원, 실행 가능한 외부 안테나용 SMA 커넥터, 스마트 홈 게이트웨이 | 작은 크기, 높은 비용 효율성, TI 스니퍼 데스크탑 도구, USB 센서, USD 어댑터 지원 | |||
