BLE 5.0 모듈 SoC RS02A1-A 저전력 장거리 RSBRS02AI

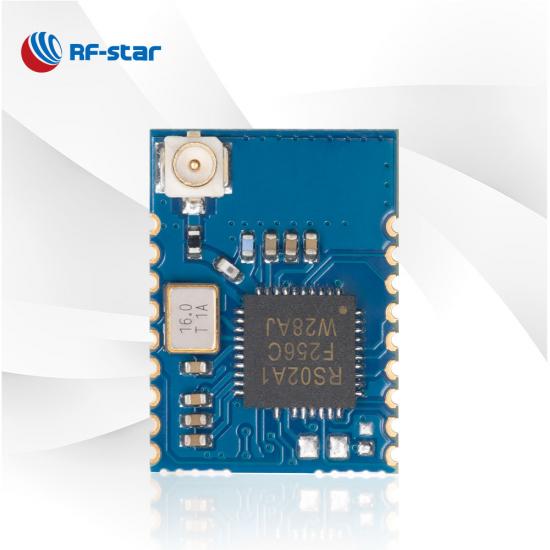

  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A

BLE 5.0 모듈 SoC RS02A1-A 저전력 장거리 RSBRS02AI

RSBRS02AI는 비용 효율적인 고성능 및 더 높은 안테나 요구 사항 애플리케이션을 위해 개발된 Bluetooth 저에너지 모듈입니다. 이 모듈은 7816 T-0 및 적외선 주변 장치를 지원합니다. RSBRS02AI BLE5.0 모듈로 제품 개발을 시작하세요.

  • P/N:

    RSBRS02AI

  • SoC:

    RS02A1-A

  • 프로세서:

    ARM Cortex-M0+ @ 48 MHz

  • 프로토콜:

    Bluetooth 5.0 low energy

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

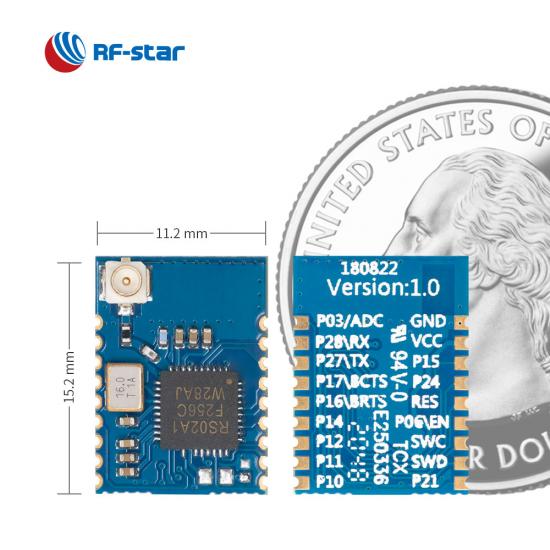

  • 패키지(mm):

    15.2 × 11.2 × 1.5, half-hole, 1.27 pitch, 18-pin

  • 특징:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    13

  • 최대 TX 파워:

    +7 dBm

  • 전송 범위:

    150 m
지금 문의하기

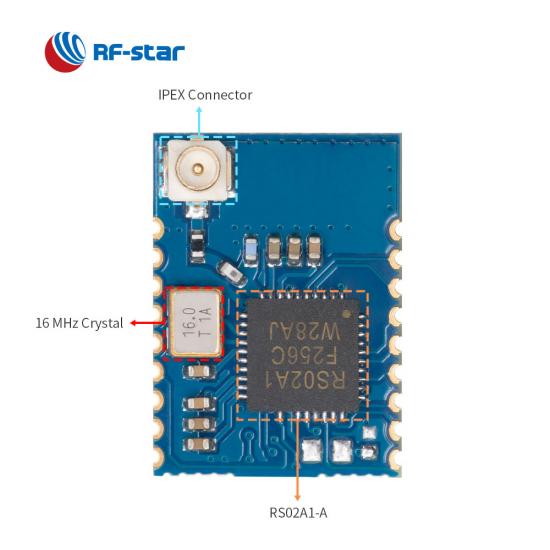

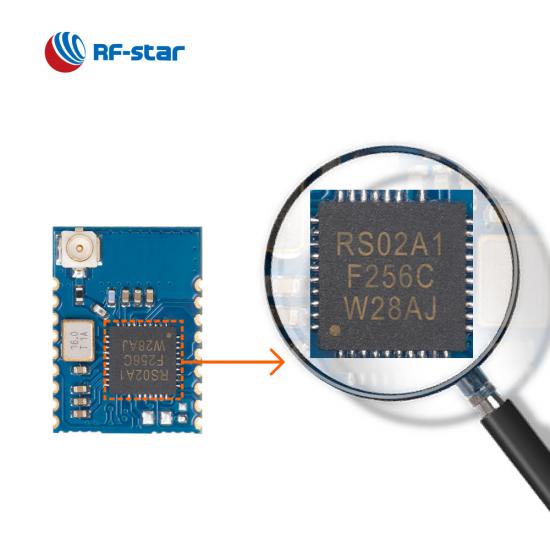

RSBRS02AI는 RF-star SoC RS02A1-A 를 기반으로 하는 단일 모드 Bluetooth LE 5.0 모듈 입니다 . 컴팩트한 크기, 우수한 노이즈 감소, 향상된 감도, 견고한 전송 거리, 높은 신뢰성 및 저렴한 비용이 특징입니다. 이 모듈은 더 많은 안테나 옵션을 위해 16MHz 크리스털, RF 정합 필터, 전력 필터 및 IPEX 커넥터를 통합합니다. SPI, ADC, PWM, 적외선, 7816 T-0, I²C 및 I²S와 같은 RSBRS02AI 의 수많은 디지털 주변 장치 및 인터페이스를 통해 다양한 애플리케이션에 적용할 수 있습니다. RSBRS02AI는 RSBRS02AA 와 핀투핀 호환됩니다 .


BLE 5.0 모듈 SoC RS02A1-A


-  투명 전송  (브리지) 프로토콜  및 직접 구동 프로토콜 -

· 여러 역할: 마스터, 슬레이브, 마스터-슬레이브, 비콘

· 다중 연결 기능 : 최대 5개까지 Salve, 1개 Master까지 가능

· 최대. 투명한 전송 속도: 최대 45.6kB/s

· 데이터 속도: 1Mbps, 2Mbps

· 기능: OTA, 옵저버

· 맞춤형 서비스 UUID

· 페어링

RSBRS02AI는 마스터, 슬레이브, 마스터-슬레이브, 비콘 역할을 지원합니다.

무선 SoC:


  • ARM® Cortex®-M0+ 프로세서, 48MHz
  • TX 전력: -20dBm ~ +5dBm
  • 감도: -95dBm @ 1Mbps
  • 메모리
    • -256kB 플래시
    • -32kB SRAM
  • 데이터 속도: 1Mbps, 2Mbps


지원되는 프로토콜:


  • 블루투스 5.0 저에너지
  • 블루투스 4.2 저에너지


현재 소비:


  • 절전 모드에서 6.94μA
  • 200ms 브로드캐스트 주기에서 64.0μA(EN 내부 풀업 활성화)
  • 100ms 연결 주기에서 95.83μA(EN 내부 풀업 활성화)

작동 범위:


  • 공급 전압 범위 1.8V ~ 3.6V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:


  • GPIO 13개.
  • 하드웨어 흐름 제어 기능이 있는 UART 2개
  • 마스터/슬레이브 구성이 가능한 SPI 2개
  • 마스터/슬레이브 구성 가능 2 I²C
  • I²S
  • 7816 T-0 마스터 인터페이스
  • 키보드 인터페이스
  • 적외선 발생기
  • PWM
  • 10비트 ADC
  • 온도 센서
  • DMA




국내 IC 기반 시리즈 BLE 모듈
부품 번호 RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI R SBRS02AA
사진 RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
IC RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
핵심 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+
안테나 PCB IPEX PCB IPEX PCB
램 36KB + 4KB 36KB + 4KB 36KB + 4KB 32KB 32KB
플래시 256KB 256KB 256KB 256KB 256KB
프로토콜 BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY BLE5.0, BLE 2M PHY
전원공급장치 2.3V ~ 3.6V, 3.3V 권장 2.3V ~ 3.6V, 3.3V 권장 2.3V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +5dBm +5dBm +5dBm +7dBm +7dBm
수신 감도 -94dBm @1Mbit/s BLE -94dBm @1Mbit/s BLE -94dBm @1Mbit/s BLE -95dBm @1Mbit/s BLE -95dBm @1Mbit/s BLE
GPIO 11 11 11 13 13
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 110m 140m(외부 PCB 안테나) 110m 160m(외부 PCB 안테나) 120m
치수(mm) 15.2x11.2x2.0 15.2x11.2x2.3 15.2x11.2x1.8 15.2x11.2x2.1 15.2×11.2×1.7
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √
망사 × × × × ×
장거리 × × × × ×
2Mbps PHY √ √ √ √ √
AoA/AoD × × × × ×
UART 프로토콜 노예 노예 노예 마스터-슬레이브 동시 마스터-슬레이브 동시
기능 작은 크기, 높은 투명 전송률 외장형 안테나 사용 가능, OTA 지원, 컴팩트한 사이즈 작은 크기, 높은 투명 전송률 외장형 안테나 사용 가능, OTA 지원, 컴팩트한 사이즈 직접 구동 모드 지원, 사용 용이
