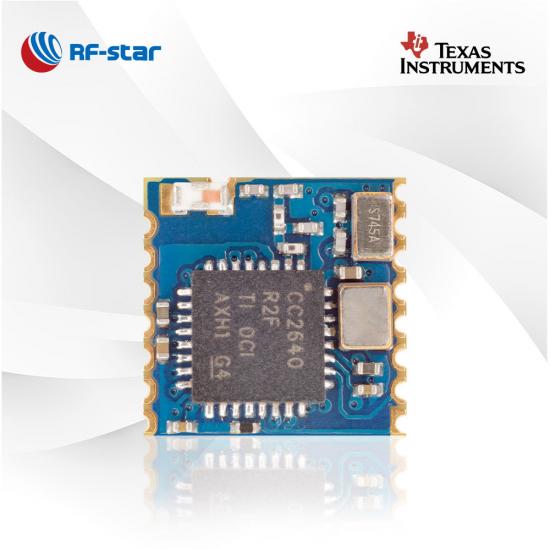

TI CC2640R2F Bluetooth 5.0 저에너지 모듈 RF-BM-4044B4

  • TI CC2640R2F Bluetooth 5.0 Low Energy Module
  • TI CC2640R2F Bluetooth 5.0 Low Energy Module
  • TI CC2640R2F Bluetooth 5.0 Low Energy Module
  • TI CC2640R2F Bluetooth 5.0 Low Energy Module
  • TI CC2640R2F Bluetooth 5.0 Low Energy Module

TI CC2640R2F Bluetooth 5.0 저에너지 모듈 RF-BM-4044B4

RF-BM-4044B4는 Bluetooth Low Energy v5.0 스택 모듈입니다. 크기가 가장 작기 때문에 배터리로 구동되는 사물 인터넷의 목표 시장에서 인기가 높습니다. 설계 옵션으로 RF-BM-4044B4 CC2640R2F 직렬 인터페이스 모듈을 선택하십시오.

  • P/N:

    RF-BM-4044B4

  • SoC:

    CC2640R2FRSM

  • 프로세서:

    ARM® Cortex®-M3

  • 프로토콜:

    Bluetooth 5.0 low energy

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

  • 패키지(mm):

    8.0 × 8.0 × 1.5, half-hole, 1.27 pitch, 16-pin

  • 특징:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    10

  • 최대 TX 파워:

    +2 dBm

  • 전송 범위:

    50 m
지금 문의하기

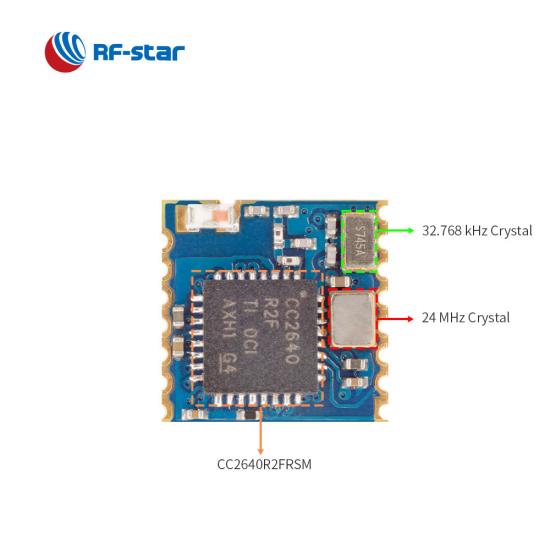

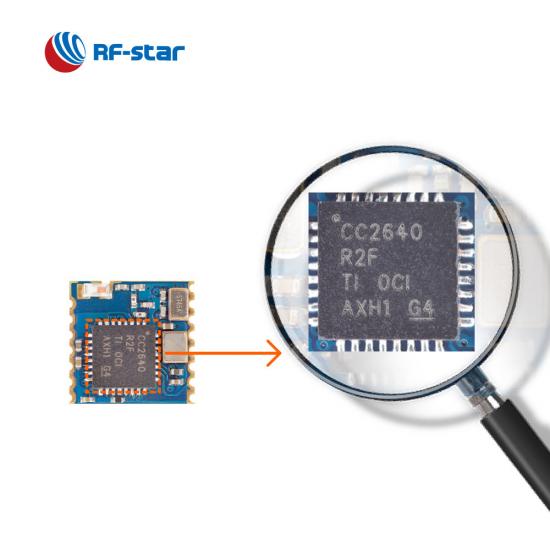

RF-BM-4044B4는 Texas Instruments CC2640R2FRSM SoC를 기반으로 하는 가장 작은 BLE5.0 모듈 중 하나입니다 . 강력한 ARM Cortex-M3 코어와 초저전력 센서 컨트롤러를 통해 모듈은 높은 신뢰성, 높은 간섭 방지 기능 및 고성능의 장점을 가질 수 있으므로 모듈은 절전 모드에서 외부 센서를 연결하는 데 적합합니다. 또는 아날로그 및 디지털 데이터를 독립적으로 수집합니다. 이 모듈에는 24MHz 크리스털, 32.768kHz 크리스털, LC 필터, 칩 안테나 및 하프 홀 인터페이스의 안테나 옵션이 포함되어 있어 하나의 최적화된 안테나를 아웃소싱할 수 있습니다. ADC, SPI, I²C, I²S와 같은 풍부한 주변 장치를 통해 모듈은 다양한 애플리케이션에서 작동할 수 있는 더 많은 기회를 갖게 됩니다. 스포츠 장비, 컨트롤러 및 모니터. 직렬 인터페이스 모듈은 투명한 전송 프로토콜로 사전 프로그래밍될 수 있으므로 메인 MCU가 있는 애플리케이션에 보다 쉽게 ​​적용할 수 있습니다.


CC2640R2F 블루투스 5.0 BLE 모듈

- BLE 5.0 투명 전송  (브리지) 프로토콜  -

· 슬레이브의 단일 역할, 마스터의 단일 역할

· 맞춤형 서비스 UUID

· 연결 비밀번호

· 데이터 속도 : 1Mbps , 2Mbps

· 광고 확장 패킷

CC2640R2F BLE 5.0 투명 전송

- BLE 4.2  투명 전송  (브리지) 프로토콜  -

· 여러 역할: 슬레이브, 마스터, 마스터-슬레이브

·  조정 가능한 매개변수 : 전송 속도, 연결 간격, 방송 간격, TX 전력…

· 연결 비밀번호

cc2640r2f 모듈 BLE 4.2 투명 전송 - (브리지) 프로토콜



관련 자료:

자동차 등급 칩 CC2640R2F-Q1을 갖춘 Bluetooth 5.0 모듈

TI CC2640R2L과 CC2640R2F의 차이점

RFSTAR CC2640R2F  무선 모듈은 Ali Cloud Link IoT 플랫폼을 지원합니다.

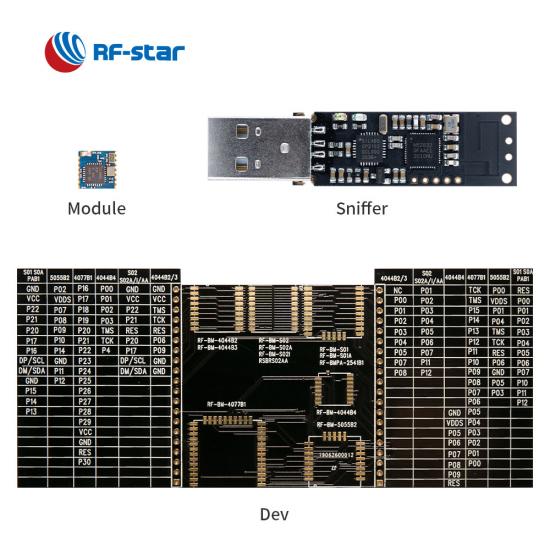

TI 시리즈 모듈용 테스트 보드 핀보드(CC2540 CC2541 CC2640)

무선 SoC:

  • ARM® Cortex®-M3 프로세서
  • TX 전력: -21dBm ~ +2dBm
  • BLE 모드 감도: -97dBm
  • 메모리
    • -128kB 플래시
    • -28kB SRAM
  • 데이터 속도: 1Mbps, 2Mbps, 500kbps, 125kbps


지원되는 프로토콜:

  • 블루투스 4.2 저에너지
  • 블루투스 5.0 저에너지


현재 소비:

  • 절전 모드에서 2.02μA
  • 200ms 브로드캐스트 주기에서 108.76μA(내부 EN 풀업 비활성화)
  • 30ms 연결 주기에서 497.41μA(내부 EN 풀업 비활성화)

작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:

  • 12비트 ADC
  • GPIO 10개
  • SPI
  • I²C
  • I²S
  • RTC
  • UART(CTS/RTS)
  • AES-128
TI CC264x 시리즈 BLE 모듈
부품 번호 RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
사진 RF-BM-2642B1 CC2642R BLE 모듈 RF-BM-4077B2 CC2640R2F-Q1 BLE 모듈 RF-BM-4055B1L CC2640R2LRHB BLE 모듈 RF-BM-4077B1L CC2640R2LRGZ BLE 모듈 RF-BM-4077B1 CC2640R2FRGZ BLE 모듈 RF-BM-4044B5 CC2640R2F BLE 모듈 RF-BM-4044B4 CC2640R2F BLE 모듈 RF-BM-4044B3 CC2640R2F BLE 모듈 RF-BM-4044B2 CC2640R2F BLE 모듈
IC CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3
안테나 PCB PCB PCB PCB PCB 칩/하프홀 인터페이스 칩/하프홀 인터페이스 IPEX PCB
램 88KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB
플래시 352KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB
프로토콜 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
전원공급장치 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +5dBm +5dBm +5dBm +5dBm +5dBm +2dBm +2dBm +2dBm +2dBm
수신 감도 -97dBm @ BLE 1M PHY -105dBm @ 125kbps LE 코딩 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY
GPIO 31 31 13 31 31 10 10 10 10
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 110m @ 1M PHY 160m @ LE 코드 PHY 100m @ 1M PHY 150m @ LE 코드 PHY 60m @ 1M PHY 90m @ LE 코드 PHY 70m @ 1M PHY 100m @ LE 코드 PHY 80m @ 1M PHY 110m @ LE 코드 PHY 칩 안테나 30m @ 1M PHY 60m @ LE 코드 PHY 칩 안테나 20m @ 1M PHY 50m @ LE 코드 PHY 외부 PCB 안테나 110m @ 1M PHY 150m @ LE 코드 PHY 60m @ 1M PHY 90m @ LE 코드 PHY
치수(mm) 23.5x17.0x2.2 23.5x17.0x2.2 15.2×11.2×1.7 23.5x17.0x1.7 23.5x17.0x1.7 10.5x8.5x2.0 8.0x8.0x1.5 15.2x11.2x2.1 16.6x11.2x1.7
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √ √ √ √
블루투스 메시 √ × × × × × × × ×
장거리 √ √ √ √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
UART 프로토콜 마스터-슬레이브 동시 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예
기능 높은 간섭 방지 성능 AEC-Q100 등급, 높은 간섭 방지 성능 높은 비용 효율성 높은 비용 효율성 더욱 활용도가 높은 애플리케이션을 위한 31개의 GPIO 작은 크기, 양면 패드 초소형 치수 외부 안테나에 적합 높은 안정성
