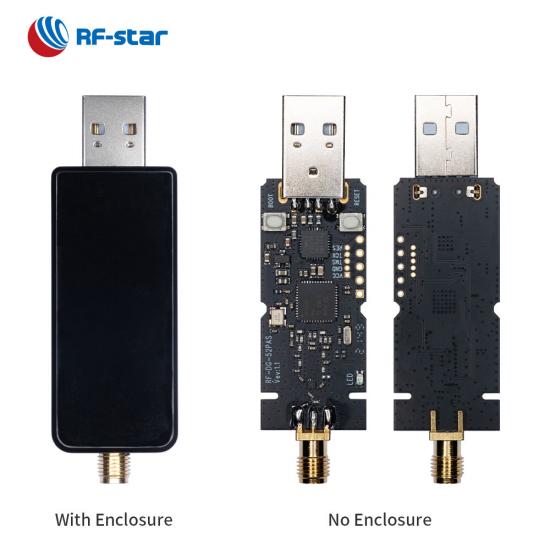

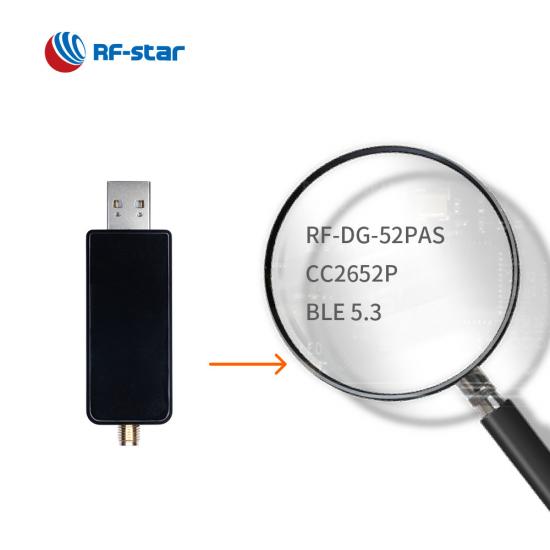

RF-DG-52PAS는 ZigBee 3.0 애플리케이션용으로 개발된 USB 동글입니다. SMA 인터페이스 외부 안테나가 있는 CC2652P 동글은 일반적으로 ZigBee 게이트웨이로 사용됩니다.
P/N:
RF-DG-52PASSoC:
CC2652P프로세서:
48 MHz ARM® Cortex®-M4F프로토콜:
BLE5.1, Thread, ZigBee, Wi-SUN, IEEE 802.15.4, 6PoWPAN작동 주파수:
2402 MHz ~ 2480 MHz패키지(mm):

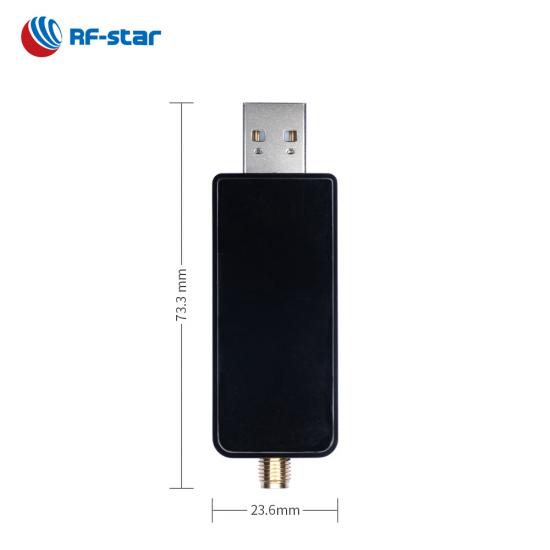

73.3 mm × 23.6 mm × 14.1 mm특징:

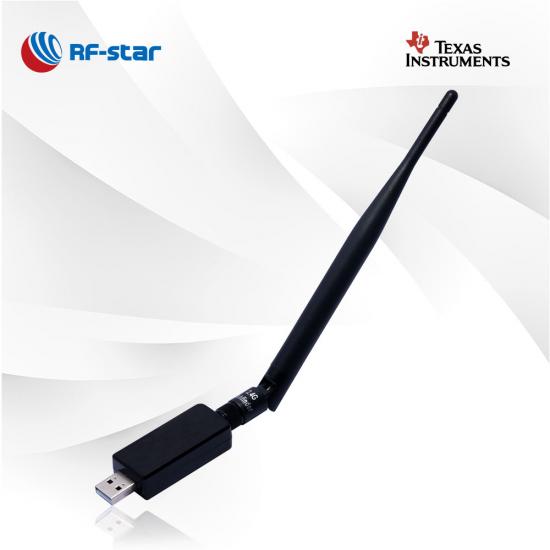

SMA interface external antenna최대 TX 파워:
+20 dBm전송 범위:
700 mRF-DG-52PAS는 TI CC2652P를 기반으로 하는 ZigBee 3.0 USB 동글 입니다 . ZigBee 동글은 Z-Stack 펌웨어로 사전 플래시될 수 있으므로 ZigBee 코디네이터로 작동하여 CC2530, CC2531, nRF52840, EFR32MG21 등 을 기반으로 하는 다양한 하위 장치 또는 노드를 관리할 수 있습니다. 하지만 단말 장치의 수를 관리하는 라우터로도 간주됩니다. CC2652P 동글은 ZHA(ZigBee Home Automation) 또는 ZigBee2MQTT에서 널리 사용되며, 이를 통해 사용자는 여러 ZigBee 기반 장치를 Home Assistant, NodeRED 및 기타 여러 앱에 직접 연결할 수 있습니다.
- 애플리케이션 -
· 똑똑한 집
· 지그비 게이트웨이
· 지그비 코디네이터
· 지그비 허브
· 홈 오토메이션
· 지능형 홈
참조 자료:
지그비 3.0 동글 RF-DG-52PAS
| USB 동글 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 부품 번호 | RF-DG-22A | RF-DG-40A | RF-DG-32B | RF-DG-52PA | RF-DG-52PAS | USB 동글 | |||
| 사진 |  |
 |
 |
 |
 |
 |
|||
| IC | EFR32BG22C224 | nRF52840 | nRF52832 | CC2652P | CC2652P | CC2540 | |||
| 핵심 | 76.8MHz ARM Cortex-M33 | 64MHz ARM® Cortex®-M4F | 64MHz ARM® Cortex®-M4F | 48MHz ARM® Cortex®-M4F | 48MHz ARM® Cortex®-M4F | 8051 | |||
| 안테나 | PCB | PCB(IPEX 커넥터가 NFC 신호를 출력함) | PCB | PCB | SMA 커넥터 | PCB | |||
| 램 | 32KB | 256KB | 64KB | 88KB | 88KB | 8KB | |||
| 플래시 | 512KB | 1MB | 512KB | 352KB | 352KB | 256KB | |||
| 프로토콜 | 관찰자, BLE 마스터-슬레이브 프로토콜 | 스니퍼(ZigBee/BLE), 부트로더, BLE 마스터-슬레이브 프로토콜 | 스니퍼(BLE 전용), BLE 마스터-슬레이브 프로토콜 | 지그비 코디네이터 | 지그비 코디네이터 | 비콘, 스니퍼, HID, HCI, BLE 슬레이브 프로토콜 | |||
| 최대. 송신 전력 | +6dBm | +8dBm | +4dBm | +20dBm | +20dBm | +4dBm | |||
| PCBA 치수(mm) | 56.7x13.9x4.5 | 60x18.5x4.5 | 56.7×13.9×4.5 | 62.8×16.7×4.5 | 73.3×20×7.5 | 19.8×9.7×4.5 | |||
| 전체 치수(mm) | 62.9x20.2x8.0 | 해당 없음 | 62.9x20.2x8.0 | 해당 없음 | 73.3×23.6×14.1 | 21.7×14.3×5.3 | |||
| 기능 | 비콘 데이터 모니터, BLE 데이터 패킷 캡처, BLE 게이트웨이 | PC nRF 연결 지원, 모든 BLE5.0 데이터 패킷 캡처 지원, NORDIC 동글 대체 가능 | BLE5.0 데이터 패킷 캡처 지원(장거리 및 메시 제외) | 오픈 소스 플랫폼 ZHA 및 Zigbee2MQTT 지원, 온보드 PCB 안테나로 최대 20dBm TX 전력, 스마트 홈 게이트웨이 | 오픈 소스 플랫폼 ZHA 및 Zigbee2MQTT 지원, 실행 가능한 외부 안테나용 SMA 커넥터, 스마트 홈 게이트웨이 | 작은 크기, 높은 비용 효율성, TI 스니퍼 데스크탑 도구, USB 센서, USD 어댑터 지원 | |||
