RealTek RTL8711AF WLAN Wi-Fi 모듈 RF-WM-11AFB1

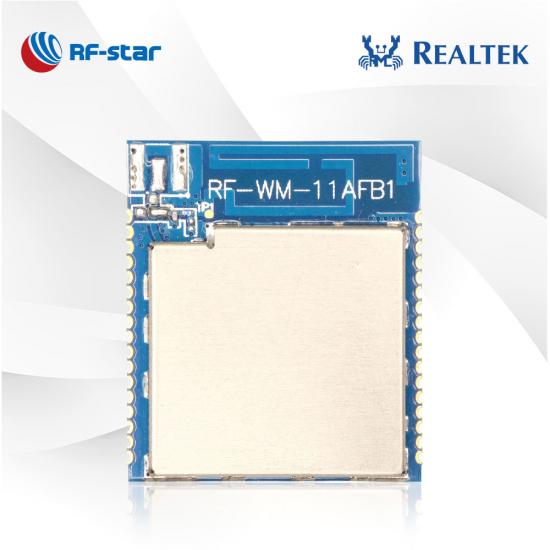

  • RealTek RTL8711AF WLAN /Wi-Fi Module RF-WM-11AFB1

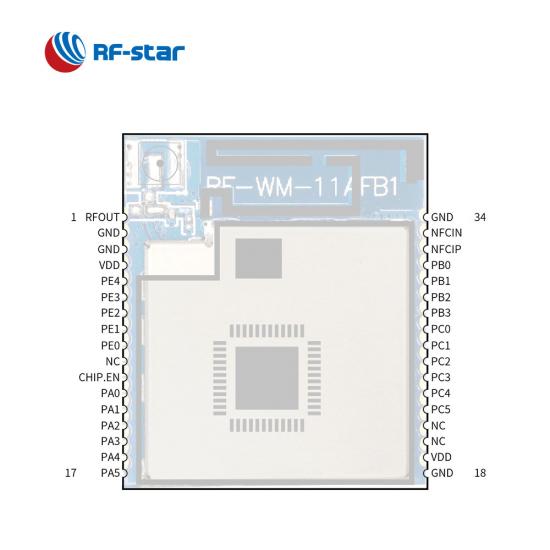

  • RealTek RTL8711AF WLAN /Wi-Fi Module RF-WM-11AFB1
  • RealTek RTL8711AF WLAN /Wi-Fi Module RF-WM-11AFB1

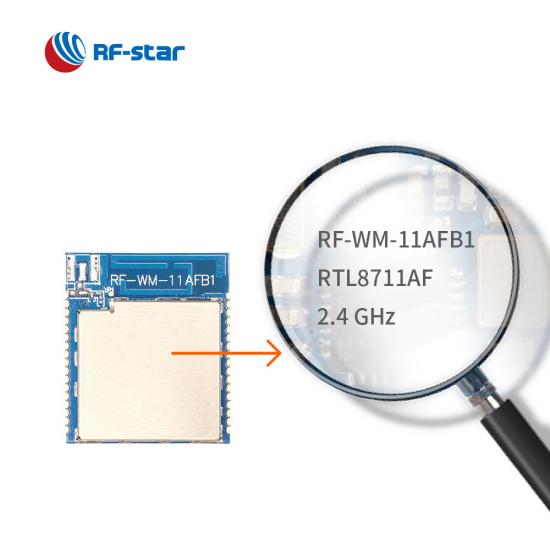

  • RealTek RTL8711AF WLAN /Wi-Fi Module RF-WM-11AFB1

RealTek RTL8711AF WLAN Wi-Fi 모듈 RF-WM-11AFB1

RF-WM-11AFB1은 저전력 시장을 겨냥한 Wi-Fi 모듈입니다. 풍부한 리소스를 갖춘 모듈은 사물 인터넷 애플리케이션에서 널리 사용됩니다.

  • P/N:

    RF-WM-11AFB1

  • SoC:

    RTL8711AF

  • 프로세서:

    ARM® Cortex™-M3 (up to 166 MHz)

  • 프로토콜:

    2.4 GHz 1T1R 802.11 b/g/n up to 150 Mbps; 20 MHz and 40 MHz

  • 작동 주파수:

    2401 MHz ~ 2484 MHz

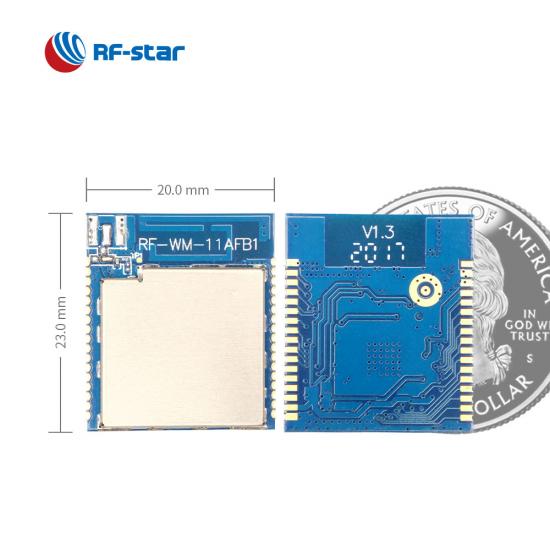

  • 패키지(mm):

    23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin

  • 특징:

    Three RF output modes of PCB, IPEX and half-hole

  • GPIO:

    21

  • 최대 TX 파워:

    +17 dBm (11 Mbps @ CCK)

  • 전송 범위:

    300 m
지금 문의하기

RF-WM-11AFB1은 Realtek RTL8711AF를 기반으로 한 무선 모듈입니다 . 이 모듈은 1T1R 가능 WLAN 베이스밴드/RF 및 NFC 기능인 WLAN MAC를 통합합니다. 메인 MCU 166MHz ARM® Cortex™-M3과 더 큰 ROM/RAM/플래시 리소스를 통해 대량의 데이터를 처리할 수 있습니다. RF 옵션을 사용하면 애플리케이션의 모듈이 다양한 범위에 도달하고 최종 제품 RF 개발 작업을 줄일 수 있습니다. Wi -Fi 모듈은 직렬 포트 전송 및 AT 명령을 지원하여 매개변수를 설정합니다. 프로토콜은 AP 모드, 스테이션(STA) 모드 및 AP+스테이션 모드를 지원합니다 .


RTL8711AF WLAN Wi-Fi 모듈 RF-WM-11AFB1

강력한 프로세서

최대 166MHz ARM® Cortex™-M3을 통해 Wi-Fi 모듈은 다양한 산업 분야에서 탁월한 성능을 발휘합니다.

풍부한 주변기기

SDIO, UART, SPI, I2S, I2C, PWM, PCM을 사용할 수 있습니다.

다중 프로토콜

2.4GHz 1T1R 802.11 b/g/n, 20MHz 대역폭을 사용하는 72.2Mbps 수신 및 전송 PHY 속도, 40MHz 대역폭을 사용하는 150Mbps 수신 및 전송 PHY 속도.

높은 보안

낮은 SW 컴퓨팅 및 고성능 암호화 제공, 지원되는 인증 알고리즘: MD5, SHA-1, SHA-2(SHA-224/SHA-256), HMAC-MD5, HMAC-SHA1, HMAC-SHA2 및 암호화/복호화 메커니즘 .

유연한 RF 출력 모드

PCB, IPEX 및 하프홀 RF 핀의 세 가지 RF 출력 모드는 모든 요구 사항을 충족할 수 있습니다.


- 일반 기능 -

AP 모드:                                                                                                                            STA 모드:

· SSID 및 비밀번호 사전 설정 · 핫스팟 스캔

· 옵션 소켓: UDP 서버 또는 TDP 서버 · 지정된 핫스팟에 연결

AP 모드와 STA 모드

무선 SoC:

  • 166MHz ARM ®  Cortex ® -M3 프로세서
  • 송신 전력:
    • +17dBm(IEEE 802.11B, 11Mbps @ CCK)
    • + 13.5dBm(IEEE 802.11G, 54Mbps @ OFDM)
    • + 13.5dBm(IEEE 802.11 N, HT20 @ MCS7)
    • + 13.5dBm(IEEE 802.11 N, HT40 @ MCS7)
  • 감도 :
    • -82dBm(IEEE 802.11B, 11Mbps @ CCK)
    • -69dBm(IEEE 802.11G, 54Mbps @ OFDM)
    • -66dBm(IEEE 802.11 N, HT20 @ MCS7)
    • -63dBm(IEEE 802.11 N, HT40 @ MCS7)
  • 메모리
    • 1MB 플래시
    • 512KB RAM
    • 1MB  ROM
  • 데이터 속도:
    • 72.2Mbps PHY 속도(@ 40MHz 대역폭)
    • 150Mbps PHY 속도(@ 20MHz 대역폭)
  • 보안 :
    • Wi-Fi WEP, WPA, WPA2, WPS
    • 보안 엔진: MD5, SHA-1, SHA2-256, DES, 3DES, AES

인증서 :

  • RoHS 규제

지원되는 표준:

  • 802.11b/g/n 호환 WLAN
  • 802.11e QoS 향상(WMM)
  • 802.11i(WPA, WPA2). 개방형, 공유키, 쌍방향키 인증 서비스
  • Wi-Fi WPS 지원
  • Wi-Fi 다이렉트 지원
  • 경량 TCP/IP 프로토콜

작동 범위:

  • 공급 전압 범위 3.0V ~ 3.6V
  • 작동 온도 범위: -40 °C ~ +85 °C
  • 주파수 : 2401MHz ~ 2484MHz

풍부한 주변기기:

  • SDIO
  • 유 아트
  • SPI _
  • I²S _
  • I²C _
  • 엔 에프씨
  • 피 WM


Realtek RTL87xx 시리즈 Wi-Fi 모듈
부품 번호 RF-WM-11AFB1 RF-WM-10AFB1 RF-WM-20CMB1
사진 RealTek RTL8711AF WLAN Wi-Fi 모듈 RF-WM-11AFB1 RF-WM-10AFB1 Wi-Fi 모듈 RF-WM-20CMB1 RTL8720CM Wi-Fi BT 콤보 모듈
IC RTL8711AF RTL8710AF RTL8720CM
핵심 166MHz ARM® Cortex®-M3 83MHz ARM® Cortex®-M3 100MHz Real-M300 KM4
안테나 PCB/IPEX/하프 홀 PCB/IPEX/하프 홀 PCB/IPEX/하프 홀
램 SRAM: 512KB SDRAM: 2MB 스램: 512KB SRAM: 256KB PSRAM: 4MB
플래시 1MB(IC 내장) 1MB(IC 내장) 2MB(모듈 내장)
프로토콜 802.11b/g/n 1x1, 2.4GHz; 802.11e QoS 강화(WMM); 802.11i(WPA, WPA2) 802.11b/g/n 1x1, 2.4GHz; 802.11e QoS 강화(WMM); 802.11i(WPA, WPA2) 802.11b/g/n 1x1, 2.4GHz; 802.11e QoS 강화(WMM); 802.11i(WPA, WPA2) BLE4.2
전원공급장치 2.3V ~ 3.6V, 3.3V 권장 2.3V ~ 3.6V, 3.3V 권장 2.3V ~ 3.6V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 11b(11Mbps@CCK): +17.0dBm 11g(54Mbps@OFDM): +13.5dBm 11n(HT20@MCS7): +13.5dBm 11n(HT40@MCS7): +13.5dBm 11b(11Mbps@CCK): +17.0dBm 11g(54Mbps@OFDM): +13.5dBm 11n(HT20@MCS7): +13.5dBm 11n(HT40@MCS7): +13.5dBm Wi-Fi: 11b(11Mbps@CCK): +17.0dBm 11g(54Mbps@OFDM): +15.0dBm 11n(72Mbps@MCS7): +13.0dBm BLE: +4.5dBm
수신 감도 11b(11Mbps@CCK): -82dBm 11g(54Mbps@OFDM): -69dBm 11n(HT20@MCS7): -66dBm 11n(HT40@MCS7): -63dBm 11b(11Mbps@CCK): -82dBm 11g(54Mbps@OFDM): -69dBm 11n(HT20@MCS7): -66dBm 11n(HT40@MCS7): -63dBm Wi-Fi: 11b(11Mbps@CCK): -86dBm 11g(54Mbps@OFDM): -73dBm 11n(72Mbps@MCS7): -69dBm BLE: -96dBm
보안 Wi-Fi WPA, WPA2, WPS 암호화 엔진: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES Wi-Fi WPA, WPA2, WPS 암호화 엔진: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES Wi-Fi WEP, WPA, WPA2, WPS 암호화 엔진: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES
주변기기 UART, SPI, I2C, I2S, SDIO, NFC, PWM, GPIO UART, SPI, I2C, I2S, SDIO, GPIO UART, SPI, I2C, I2S, SDIO, PWM, GPIO, GDMA
GPIO 21 21 21
작동 온도 -20 ℃ ~ +85 ℃ -20 ℃ ~ +85 ℃ -20 ℃ ~ +85 ℃
보관 온도 -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
전송 범위 200m(PCB 안테나) 200m(PCB 안테나) Wi-Fi: 200m(PCB 안테나) BLE: 70m((PCB 안테나)
치수(mm) 23.0×20.0×2.4 23.0×20.0×2.4 23.0×20.0×2.4
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
기능 AP/STA 지원, 투명한 전송 프로토콜 지원 AP/STA 지원, 투명한 전송 프로토콜 지원 Wi-Fi BLE 콤보 모듈, Wi-Fi 투명 전송 프로토콜 지원
