RF-WM-20CMB1 RTL8720CM Wi-Fi BT 콤보 모듈

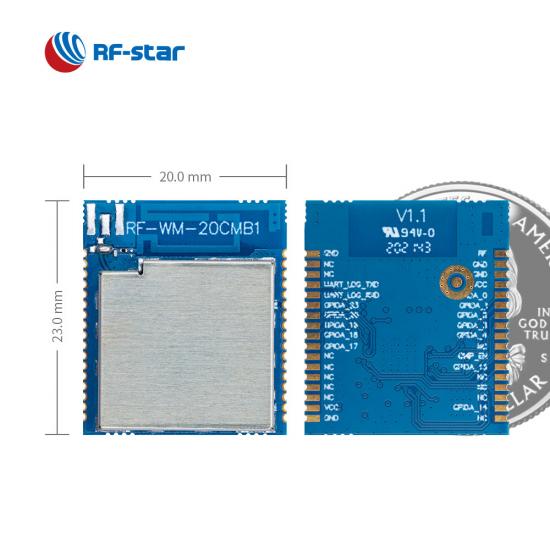

  • RTL8720CM Wi-Fi Bluetooth Combo Module

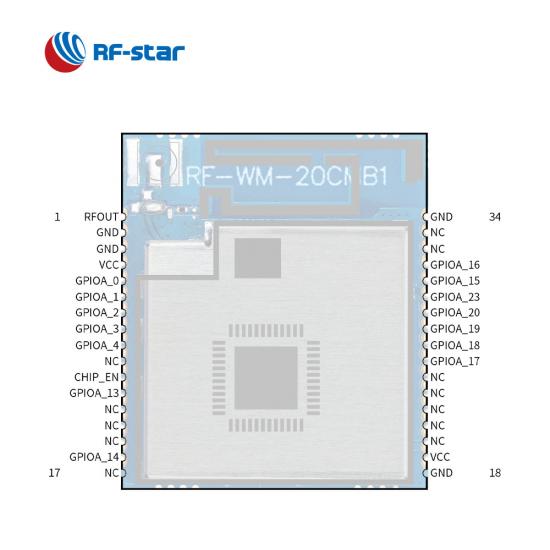

  • RTL8720CM Wi-Fi Bluetooth Combo Module

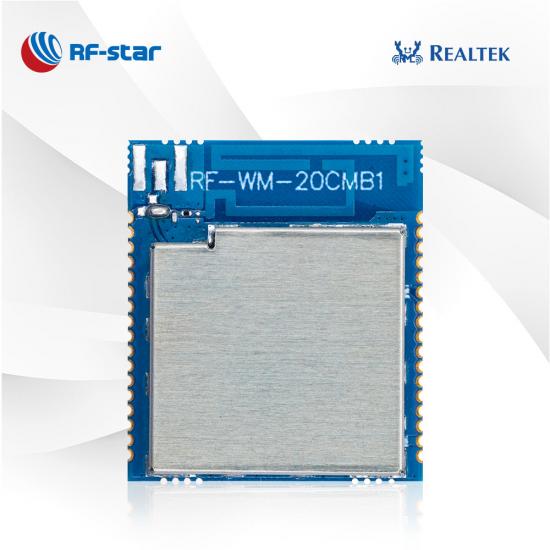

  • RTL8720CM Wi-Fi Bluetooth Combo Module

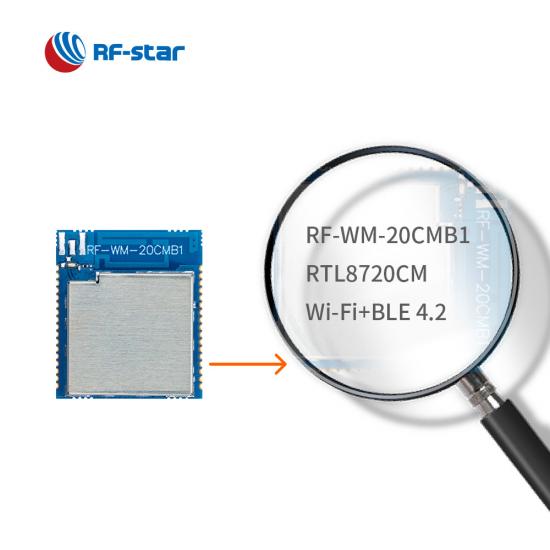

  • RTL8720CM Wi-Fi Bluetooth Combo Module
  • RTL8720CM Wi-Fi Bluetooth Combo Module

RF-WM-20CMB1 RTL8720CM Wi-Fi BT 콤보 모듈

RF-WM-20CMB1은 저비용 및 저전력 소비 시장을 겨냥한 콤보 BLE4.2 Wi-Fi 2.4GHz 모듈입니다. 세 가지 RF 출력 모드를 갖춘 모듈은 IoT 사물 인터넷 애플리케이션에서 널리 사용됩니다.

  • P/N:

    RF-WM-20CMB1

  • SoC:

    RTL8720CM

  • 프로세서:

    100 MHz Real-M300 KM4

  • 프로토콜:

    802.11 b/g/n 1x1, 2.4 GHz; 802.11e QoS Enbancemant (WMM); 802.11i (WPA, WPA2), BLE4.2, Matter

  • 작동 주파수:

    Wi-Fi: 2412 MHz ~ 2484 MHz; BLE: 2402 MHz ~ 2480 MHz

  • 패키지(mm):

    23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin

  • 특징:

    Three RF output modes of PCB antenna, IPEX connector and half-hole interface

  • GPIO:

    14

  • 최대 TX 파워:

    +17 dBm (11 Mbps @ CCK), 4.5 dBm @ BLE

  • 전송 범위:

    200 m
지금 문의하기

RF-WM-20CMB1 은 Realtek RTL8720 CM 을 기반으로 한 무선 콤보  모듈 입니다 . 이 모듈은 Wi-Fi WLAN 및 BLE4.2 프로토콜을 통합합니다.  메인 MCU 100MHz Real-M300 KM4와 풍부한 ROM/RAM/플래시 리소스를 통해 Matter를 비롯한 다양한 애플리케이션에서 사용할 수 있습니다 . RF 옵션을 사용하면 애플리케이션의 모듈이 다양한 범위에 도달하고 최종 제품 RF 개발 작업을 줄일 수 있습니다.

RTL8720CM Wi-Fi BLE 4.2 모듈 RF-WM-20CMB1

강력한 프로세서

100MHz Real-M300 KM4 프로세서를 탑재한 WiFi+BLE 콤보 모듈은 투명한 전송 기능을 제공합니다.

풍부한 주변기기

UART , I2C, PWM, PCM을 사용할 수 있습니다.

다중 프로토콜

콤보 스마트 모듈은 혼합 솔루션을 위해 2.4GHz WiFi 및  BLE 4.2 프로토콜을 지원합니다.


유연한 RF 출력 모드

PCB, IPEX 및 하프홀 RF 핀의 세 가지 RF 출력 모드가 준비되어 있습니다.


- 일반 기능 -

쉬운 하드웨어 RF 설계

· PCB 안테나

·  I PEX 커넥터

·  H alf-hole 인터페이스


높은 보안

· Wi-Fi WEP, WPA, WPA2, WPS

· 암호화 엔진: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES

·  보안 부팅 지원


RTL8720CM 모듈의 간편한 하드웨어 RF 설계 및 높은 보안성

참고 자료

RF-WM-20CMB1 WiFi + Bluetooth 모듈 사용 방법

무선 SoC:

  • 166MHz ARM ®  Cortex ® -M3 프로세서
  • 송신 전력:
    • -11b(11Mbps@CCK): +17.0dBm
    • -11g(54Mbps@OFDM): +15.0dBm
    • 11n(72Mbps@MCS7): +13.0dBm
    • -BLE: +4.5dBm
  • 감도 :
    • 11b(11Mbps@CCK): -86dBm
    • -11g(54Mbps@OFDM): -73dBm
    • -11n(72Mbps@MCS7): -69dBm
    • -BLE: -96dBm
  • 메모리
    • 스램: 256KB
    • -PSRAM: 4MB
    • -플래시: 2MB
  • 데이터 속도:
    • 72.2Mbps PHY 속도(@ 40MHz 대역폭)
    • 150Mbps PHY 속도(@ 20MHz 대역폭)



지원되는 표준:

  • 802.11b/g/n 1x1, 2.4GHz
  • 802.11e QoS 향상(WMM)
  • 802.11i(WPA, WPA2). 개방형, 공유키, 쌍방향키 인증 서비스
  • Wi-Fi WPS 지원
  • 블루투스 4.2 저에너지


작동 범위:

  • 공급 전압 범위 2.3V ~ 3.6V
  • 작동 온도 범위: -20 °C ~ +85 °C
  • 보관 온도 범위: -55 °C ~ +125 °C
  • 주파수: 2.4GHz


풍부한 주변기기:

  • SDIO
  • 유 아트
  • SPI _
  • I²S _
  • I²C _
  • GPIO
  • 피 WM
  • GDMA


Realtek RTL87xx 시리즈 Wi-Fi 모듈
부품 번호 RF-WM-11AFB1 RF-WM-10AFB1 RF-WM-20CMB1
사진 RF-WM-11AFB1 모듈 RF-WM-10AFB1 모듈 RF-WM-20CMB1 모듈
IC RTL8711AF RTL8710AF RTL8720CM
핵심 166MHz ARM® Cortex®-M3 83MHz ARM® Cortex®-M3 100MHz Real-M300 KM4
안테나 PCB/IPEX/하프 홀 PCB/IPEX/하프 홀 PCB/IPEX/하프 홀
램 SRAM: 512KB SDRAM: 2MB 스램: 512KB SRAM: 256KB PSRAM: 4MB
플래시 1MB(IC 내장) 1MB(IC 내장) 2MB(모듈 내장)
프로토콜 802.11b/g/n 1x1, 2.4GHz; 802.11e QoS 강화(WMM); 802.11i(WPA, WPA2) 802.11b/g/n 1x1, 2.4GHz; 802.11e QoS 강화(WMM); 802.11i(WPA, WPA2) 802.11b/g/n 1x1, 2.4GHz; 802.11e QoS 강화(WMM); 802.11i(WPA, WPA2) BLE4.2
전원공급장치 2.3V ~ 3.6V, 3.3V 권장 2.3V ~ 3.6V, 3.3V 권장 2.3V ~ 3.6V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 11b(11Mbps@CCK): +17.0dBm 11g(54Mbps@OFDM): +13.5dBm 11n(HT20@MCS7): +13.5dBm 11n(HT40@MCS7): +13.5dBm 11b(11Mbps@CCK): +17.0dBm 11g(54Mbps@OFDM): +13.5dBm 11n(HT20@MCS7): +13.5dBm 11n(HT40@MCS7): +13.5dBm Wi-Fi: 11b(11Mbps@CCK): +17.0dBm 11g(54Mbps@OFDM): +15.0dBm 11n(72Mbps@MCS7): +13.0dBm BLE: +4.5dBm
수신 감도 11b(11Mbps@CCK): -82dBm 11g(54Mbps@OFDM): -69dBm 11n(HT20@MCS7): -66dBm 11n(HT40@MCS7): -63dBm 11b(11Mbps@CCK): -82dBm 11g(54Mbps@OFDM): -69dBm 11n(HT20@MCS7): -66dBm 11n(HT40@MCS7): -63dBm Wi-Fi: 11b(11Mbps@CCK): -86dBm 11g(54Mbps@OFDM): -73dBm 11n(72Mbps@MCS7): -69dBm BLE: -96dBm
보안 Wi-Fi WPA, WPA2, WPS 암호화 엔진: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES Wi-Fi WPA, WPA2, WPS 암호화 엔진: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES Wi-Fi WEP, WPA, WPA2, WPS 암호화 엔진: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES
주변기기 UART, SPI, I2C, I2S, SDIO, NFC, PWM, GPIO UART, SPI, I2C, I2S, SDIO, GPIO UART, SPI, I2C, I2S, SDIO, PWM, GPIO, GDMA
GPIO 21 21 21
작동 온도 -20 ℃ ~ +85 ℃ -20 ℃ ~ +85 ℃ -20 ℃ ~ +85 ℃
보관 온도 -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
전송 범위 200m(PCB 안테나) 200m(PCB 안테나) Wi-Fi: 200m(PCB 안테나) BLE: 70m((PCB 안테나)
치수(mm) 23.0×20.0×2.4 23.0×20.0×2.4 23.0×20.0×2.4
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
기능 AP/STA 지원, 투명한 전송 프로토콜 지원 AP/STA 지원, 투명한 전송 프로토콜 지원 Wi-Fi BLE 콤보 모듈, Wi-Fi 투명 전송 프로토콜 지원
