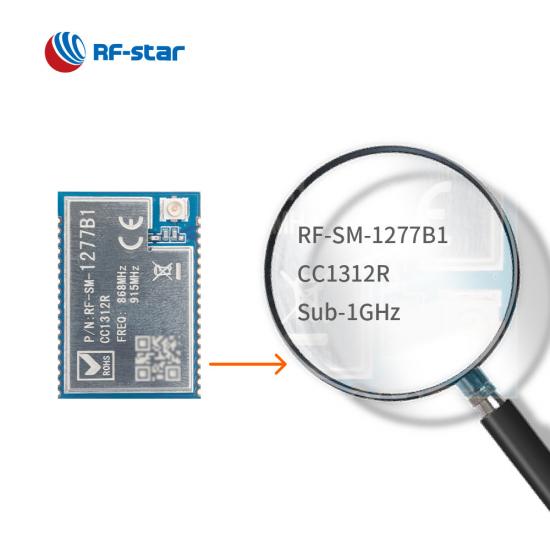

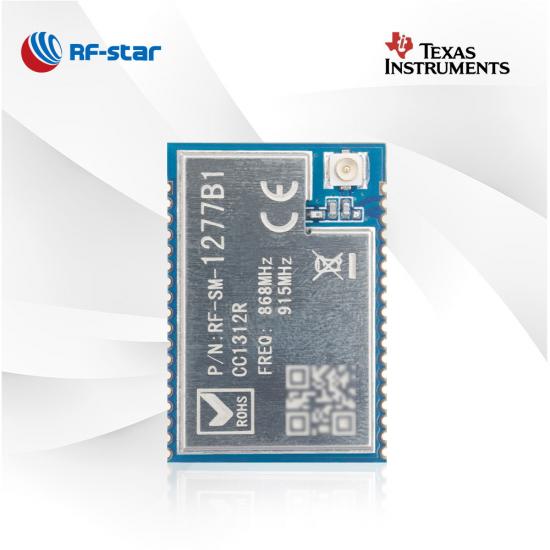

868MHz 915MHz 920MHz를 지원하는 CC1312R Sub-1G 모듈 RF-SM-1277B1

  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz

868MHz 915MHz 920MHz를 지원하는 CC1312R Sub-1G 모듈 RF-SM-1277B1

RF-SM-1277B1은 779MHz ~ 930MHz 주파수에서 작동하는 Sub-1GHz 모듈로, 특히 868MHz 915MHz 송신기 및 송수신기에 대해 인식됩니다. 장거리 전송과 낮은 전력 소비로 높은 요구 사항에 널리 사용됩니다. RF-SM-1277B1은 최종 장치에 삽입하기에 좋은 선택이 될 것입니다.

  • P/N:

    RF-SM-1277B1

  • SoC:

    CC1312R

  • 프로세서:

    48 MHz Arm® Cortex®-M4F

  • 프로토콜:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)

  • 작동 주파수:

    779 MHz ~ 930 MHz

  • 패키지(mm):

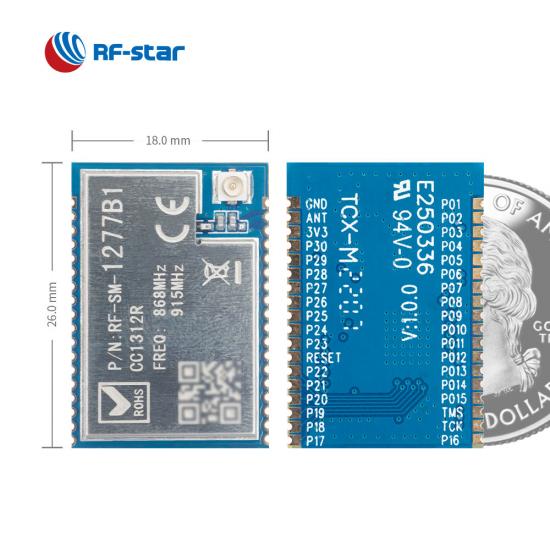

    26.0 x 18.0 x 2.3

  • 특징:

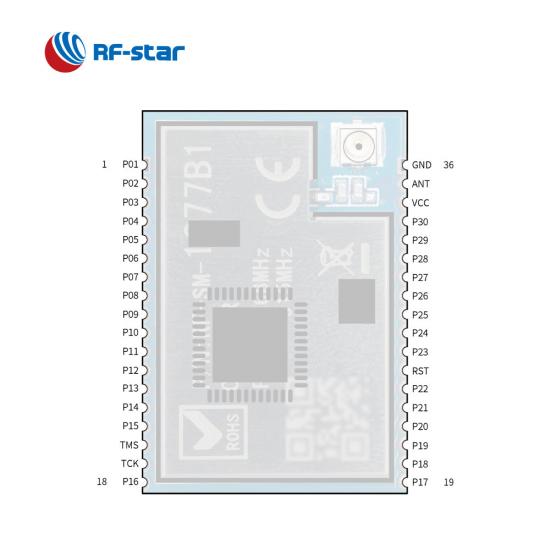

    All GPIOs are lead out

  • GPIO:

    30

  • 최대 TX 파워:

    +14 dBm

  • 전송 범위:

    1000 m
지금 문의하기

RF-SM-1277B1은 48MHz Arm® Cortex®-M4F의 메인 코어인 TI CC1312R 의 Sub-1G 모듈 기반 으로 센서링, 스마트 그리드 및 자동 검침, 무선과 같은 다양한 애플리케이션에 모듈을 내장할 수 있습니다. 경보 및 보안 시스템과 장거리 원격 제어. 868MHz , 915MHz 및 920MHz 와 같은 널리 사용되는 주파수를 포괄하는 Sub-1GHz 모듈은  Wi-SUN 프로토콜도 지원하므로 보다 복잡한 산업 애플리케이션에 사용할 수 있습니다.  최대  14dBm TX 전력과 IPEX 및 하프홀 RF 핀의 RF 출력 옵션을  통해 모듈이 더 긴 전송 범위에 도달할 수 있습니다.


CC1312R Sub-1GHz 모듈 RF-SM-1277B1

다중 프로토콜

CC1312R 모듈은 IEEE 802.15.4g, IPv6 지원 스마트 객체(6LoWPAN), MIOTY®, Wi-SUN®, 독점 시스템 및 TI 15.4-Stack(Sub-1GHz)을 지원합니다.

넓은 무선 주파수

790MHz ~ 930MHz의 작동 주파수의 경우 중심 주파수는 868MHz, 915MHz 및 920MHz를 충족할 수 있습니다.

외부 안테나

안테나 매칭과 RF 출력 모드 옵션(IPEX 안테나 커넥터 및 하프홀 RF 인터페이스)을 통해 장치를 유연하게 연결할 수 있습니다.

풍부한 주변기기

모든 디지털 주변 장치 핀은 모든 GPIO로 라우팅될 수 있으며 ADC, UART, SPI, I2C, I2S, RTC를 포함한 이러한 인터페이스를 사용할 수 있습니다.

CC1310보다 대용량 메모리

· 시스템 내 프로그래밍 가능 플래시 352KB
· 프로토콜 및 라이브러리용 ROM 256KB
· 캐시용 SRAM(또는 범용 RAM) 8KB
· 초저누설 SRAM 20KB



- 특징  -

· Wi-SUN NWP

· 외부 안테나

· 풍부한 주변기기

· 주파수:  779MHz ~ 930MHz

RF-SM-1277B1 Sub-1G 모듈 기능

참조 자료:

CC1312 MCU 기반 RF-SM-1277B1과 RF-SM-1277B2 Sub-1G 모듈 비교

Wi-SUN 기술을 구현하는 RF-star

무선 SoC:

  • 48MHz ARM ®  Cortex ® -M4F 프로세서
  • TX 전력: 최대 +14dBm
  • 감광도:
    • -121dBm @ 장거리 모드
    • -110dBm @ 50kbps
  • 메모리
    • 352KB 플래시
    • 88kB SRAM

특징:

  • AES-128 보안
  • GPIO 30개


작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C
  • 주파수:779MHz ~ 930MHz



풍부한 주변기기:

  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


인증서 :

  • CE
  • RoHS 규제
  • 도달하다
TI CC131x 시리즈 Sub-1G 모듈
부품 번호 RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
사진
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3
안테나 IPEX 반 구멍 인터페이스 IPEX IPEX/하프 홀 인터페이스 IPEX/하프 홀 인터페이스 PCB 반 구멍 인터페이스 PCB IPEX/하프 홀 인터페이스 IPEX/하프 홀 인터페이스
램 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
플래시 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
프로토콜 Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY®, 무선 M-Bus(T, S, C 모드), Wi-SUN®, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4 스택( 하위 1GHz) IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY®, 무선 M-Bus(T, S, C 모드), Wi-SUN®, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4 스택( 하위 1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz)
전원 공급 장치 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장
빈도 800MHz ~ 928MHz, 2.4GHz 800MHz ~ 928MHz, 2.4GHz 800MHz ~ 928MHz, 2.4GHz 431MHz ~ 527MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 431MHz ~ 527MHz 779MHz ~ 930MHz
최대. 송신 전력 +20dBm +20dBm +14dBm @ Sub-1GHz +5dBm @ 2.4GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
수신 감도 –121dBm @Sub-1G(장거리 모드) –110dBm @ 50Kbps Sub-1G –104dBm @125kbps LE 코드 PHY –121dBm @Sub-1G(장거리 모드) –110dBm @Sub-1G(50Kbps) –105dBm @125kbps LE 코드 PHY –121dBm @Sub G(장거리 모드) –110dBm @Sub G(50Kbps) –105dBm @125kbps LE 코딩 PHY –121dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –121dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 180m @ 1M PHY(외부 PCB 안테나) 230m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 글루 스틱 안테나) 1400m @ Sub-1G(외부 글루 스틱 안테나) 180m @ 1M PHY(외부 PCB 안테나) 230m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 글루 스틱 안테나) 1400m @ Sub-1G(외부 글루 스틱 안테나) 120m @ 1M PHY(외부 PCB 안테나) 180m @ LE Coded PHY(외부 PCB 안테나) 900m @ 802.15.4(외부 글루 스틱 안테나) 900m @ Sub-1G(외부 글루 스틱 안테나) 1000m(외부 접착제 스틱 안테나) 1000m(외부 접착제 스틱 안테나) 720m 1000m(외부 접착제 스틱 안테나) 720m 1000m(외부 접착제 스틱 안테나) 1000m(외부 접착제 스틱 안테나)
치수(mm) 26.5x16.8x2.2 25.0x16.4x2.2 26.5x16.8x2.2 26.0x18.0x2.3 26.0x18.0x2.3 22.0×14.0×1.85 12.5×9.0×1.8 22.0×14.0×1.8 26.0x18.0x2.3 26.0x18.0x2.3
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
기능 무선 M-버스, 에너지 수확 스마트 농업, 센서 제어 스마트 그리드, 산업 모니터링 및 제어 DMM 지원, 더 긴 전송 범위 DMM 지원, 더 긴 전송 범위 온보드 PCB 안테나 초소형 크기, 외부 안테나에 적합 쉽게 삽입할 수 있는 플러그 핀 더 길어진 전송 범위 더 길어진 전송 범위
