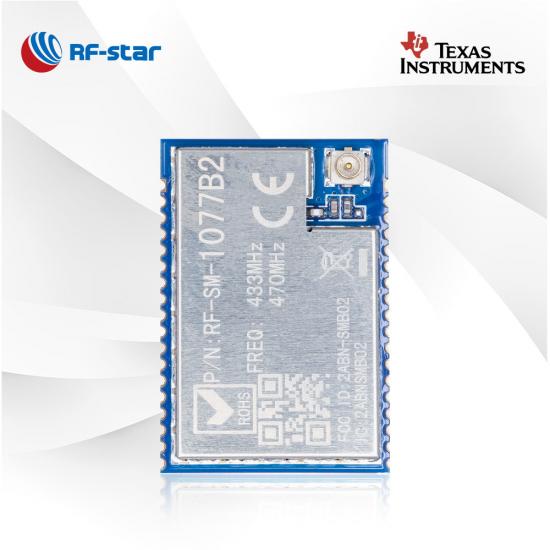

CC1310 Sub-1G 모듈 433MHz 및 470MHz 범위 RF-SM-1077B2

  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency

CC1310 Sub-1G 모듈 433MHz 및 470MHz 범위 RF-SM-1077B2

RF-SM-1077B2는 433MHz 주파수에서 작동하는 1GHz 미만 모듈입니다. Sub-1G 모듈은 장거리 및 저전력 소비 요구 사항을 갖춘 전원 공급 애플리케이션을 목표로 합니다. 센서 모니터링 시장에서 널리 사용됩니다. 모니터링 장치를 단순화하려면 CC1310 433MHz 송신기 및 트랜시버를 선택하십시오.

  • P/N:

    RF-SM-1077B2

  • SoC:

    CC1310

  • 프로세서:

    48 MHz Arm® Cortex®-M3

  • 프로토콜:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • 작동 주파수:

    431 MHz ~ 527 MHz

  • 패키지(mm):

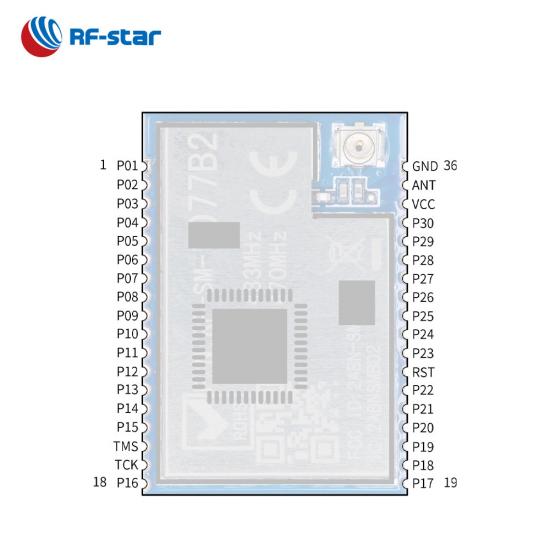

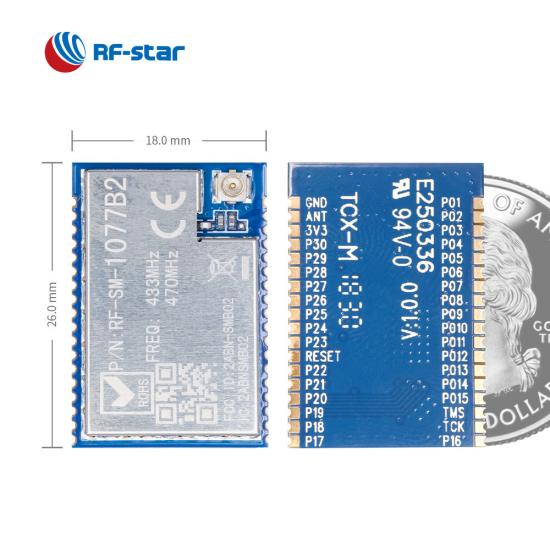

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • 특징:

    All GPIOs are lead out

  • GPIO:

    30

  • 최대 TX 파워:

    +15 dBm

  • 전송 범위:

    1500 m
지금 문의하기

RF-SM-1077B2 는 Sub-1G 무선  입니다 .433MHz 및 470MHz 무선 주파수를 지원하는 모듈입니다 . 이 트랜시버 모듈은 TI CC1310을 기반으로 하며48MHz Arm® Cortex®-M3 메인 프로세서를 사용하면 대부분 절전 모드로 작동할 수 있습니다. 24.0MHz 크리스털, 발룬, 대역통과 필터, 안테나 매칭, IPEX 안테나 커넥터의 안테나 옵션 및 하프홀 인터페이스가 통합되어 있습니다. 최대15dBmTX 전력으로 더 긴 전송 범위에 도달할 수 있습니다. 또한 설정해야 할 매개변수가 많은 직렬 모듈이기도 합니다. CC1310 RF-SM-1077B2 모듈 은 채널 간격이 50~5mhz인 저전력 무선 시스템 및 애플리케이션을위한 최고의 선택 중 하나입니다

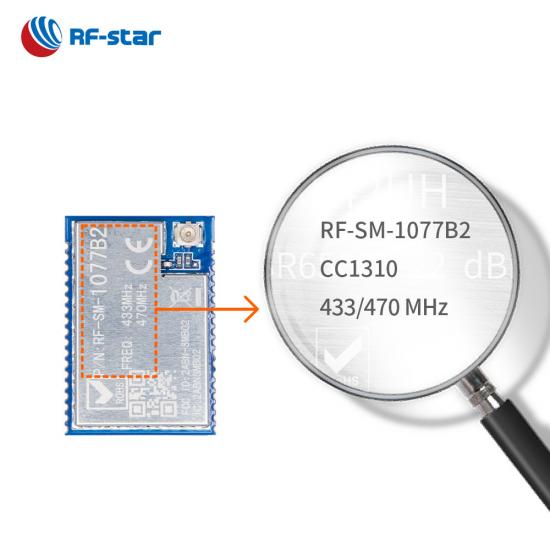

CC1310 Sub-1GHz 모듈 RF-SM-1077B2

강력한 프로세서

RF-SM-1077B2 Sub-1G 모듈은 강력한 48MHz ARM® Cortex®-M3 마이크로컨트롤러를 갖춘 유연한 초저전력 RF 트랜시버용으로 설계되었습니다.

연속 주파수

431MHz ~ 527MHz의 작동 주파수의 경우 중심 주파수는 433MHz, 470MHz 및 500MHz를 충족할 수 있습니다.

유연한 RF 출력 모드

RF-SM-1077B1과 마찬가지로 RF-SM-1077B2에는 IPEX 안테나 커넥터와 하프홀 RF 인터페이스를 모두 포함하는 두 가지 RF 출력 모드가 있습니다.

풍부한 주변기기

모든 디지털 주변 장치 핀은 모든 GPIO로 라우팅될 수 있으며 ADC, UART, SPI, I2C, I2S, RTC를 포함한 이러한 인터페이스를 사용할 수 있습니다.


  UART 프로토콜

  무선 주파수를 변경합니다: 33MHz, 470MHz, 500MHz.

  데이터 전송 속도 변경: 625bps, 50Kbps, 200

  Kbps.



· 매개변수 설정: TX 전력, 전송 속도, 채널

· RSSI 및 MAC 주소 조회

· ADC 획득 가능

· 주파수: 433MHz, 470MHz, 500MHz

CC1310 sub-1G 모듈 RF-SM-1077B2 기능

참조 자료:

초저전력 Sub 1GHz 모듈 RF-SM-1277B1/B2



무선 SoC:


  • 48MHz ARM ®  Cortex ® -M3 프로세서
  • TX 전력: 최대 +15dBm
  • 감도 :
    • -124dBm @ 장거리 모드
    • -110dBm @ 50kbps
  • 메모리
    • 128KB 플래시
    • 8kB  SRAM
  • 데이터 속도:
    • 625bps
    • 50kbps
    • 200kbps _



특징:


  • ES -128 보안
  • GPIO 30개

작동 범위:


  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C
  • 주파수 : 431MHz ~ 527MHz



풍부한 주변기기:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


인증서 :


  • CE
  • R oHS
  • 각 R


TI CC131x 시리즈 Sub-1G 모듈
부품 번호 RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
사진 미정
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3
안테나 IPEX 반 구멍 인터페이스 IPEX IPEX/하프 홀 인터페이스 IPEX/하프 홀 인터페이스 PCB 반 구멍 인터페이스 PCB IPEX/하프 홀 인터페이스 IPEX/하프 홀 인터페이스
램 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
플래시 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
프로토콜 Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, 무선 M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4-Stack(Sub-1GHz) IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY®, 무선 M-Bus(T, S, C 모드), Wi-SUN®, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4 스택( 하위 1GHz) IEEE 802.15.4g, IPv6 지원 스마트 개체(6LoWPAN), MIOTY®, 무선 M-Bus(T, S, C 모드), Wi-SUN®, KNX RF, Amazon Sidewalk, 독점 시스템, SimpleLink™ TI 15.4 스택( 하위 1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz) IEEE 802.15.4g, 무선 M-버스(T, S, C 모드), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 스택(Sub-1GHz)
전원공급장치 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장 1.8V ~ 3.6V, 3.3V 권장
빈도 800MHz ~ 928MHz, 2.4GHz 800MHz ~ 928MHz, 2.4GHz 800MHz ~ 928MHz, 2.4GHz 431MHz ~ 527MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 431MHz ~ 527MHz 779MHz ~ 930MHz
최대. 송신 전력 +20dBm +20dBm +14dBm @ Sub-1GHz +5dBm @ 2.4GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
수신 감도 –121dBm @Sub-1G(장거리 모드) –110dBm @ 50Kbps Sub-1G –104dBm @125kbps LE 코드 PHY –121dBm @Sub-1G(장거리 모드) –110dBm @Sub-1G(50Kbps) –105dBm @125kbps LE 코드 PHY –121dBm @Sub G(장거리 모드) –110dBm @Sub G(50Kbps) –105dBm @125kbps LE 코딩 PHY –121dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –121dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps) –114dBm @ Sub-1GHz(장거리 모드) –110dBm @ Sub-1GHz(50kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 180m @ 1M PHY(외부 PCB 안테나) 230m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 글루 스틱 안테나) 1400m @ Sub-1G(외부 글루 스틱 안테나) 120m @ 1M PHY(외부 PCB 안테나) 180m @ LE Coded PHY(외부 PCB 안테나) 900m @ 802.15.4(외부 글루 스틱 안테나) 900m @ Sub-1G(외부 글루 스틱 안테나) 1000m(외부 접착제 스틱 안테나) 1000m(외부 접착제 스틱 안테나) 720m 1000m(외부 접착제 스틱 안테나) 720m 1000m(외부 접착제 스틱 안테나) 1000m(외부 접착제 스틱 안테나)
치수(mm) 25.0x16.4x2.2 26.5x16.8x2.2 26.0x18.0x2.3 26.0x18.0x2.3 22.0×14.0×1.85 12.5×9.0×1.8 22.0×14.0×1.8 26.0x18.0x2.3 26.0x18.0x2.3
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
기능 무선 M-버스, 에너지 수확 스마트 농업, 센서 제어 스마트 그리드, 산업 모니터링 및 제어 DMM 지원, 더 긴 전송 범위 DMM 지원, 더 긴 전송 범위 온보드 PCB 안테나 초소형 크기, 외부 안테나에 적합 쉽게 삽입할 수 있는 플러그 핀 더 길어진 전송 범위 더 길어진 전송 범위
