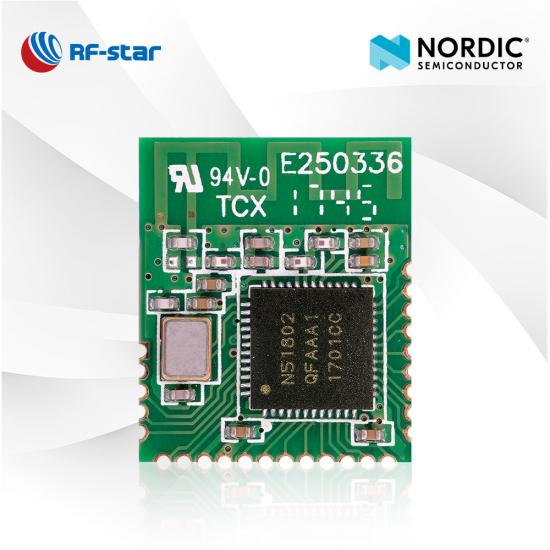

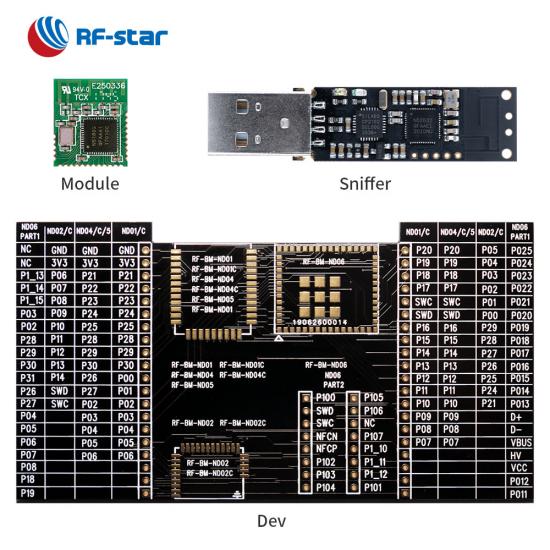

Nordic SoC nRF51802 칩 RF-BM-ND02C를 갖춘 배터리 구동식 BLE4.2 모듈

RF-BM-ND02C는 배터리 구동 IoT 제품의 높은 신뢰성, 고성능 요구 사항을 위해 개발된 BLE4.2 모듈입니다. 견고한 크기를 갖춘 이 nRF51802 모듈은 광범위한 애플리케이션의 요구 사항을 충족합니다. RF-BM-ND02C nRF51802 BLE 모듈로 설계를 시작하세요.

  • P/N:

    RF-BM-ND02C
  • SoC:

    nRF51802
  • 프로세서:

    32-bit ARM® Cortex®-M0 16 MHz
  • 프로토콜:

    Bluetooth 4.2 low energy
  • 작동 주파수:

    2402 MHz ~ 2480 MHz
  • 패키지(mm):

    16.2 × 13.5 × 1.3 , half-hole, 1.27 pitch, 26-pin
  • 특징:

    PCB onboard antenna
  • GPIO:

    24
  • 최대 TX 파워:

    +4 dBm
  • 전송 범위:

    80 m

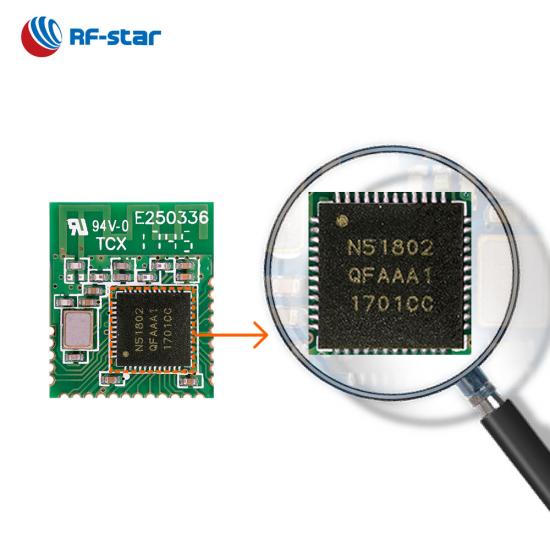

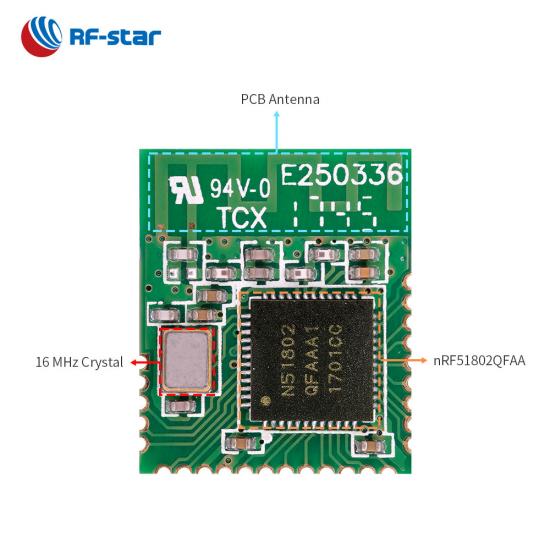

RF-BM-ND02C는 Nordic SoC nRF51802를 기반으로 하는 Bluetooth 4.2 저에너지 모듈 입니다 . 이 제품에는 32비트 16MHz ARM® Cortex®-M0의 메인 프로세서, 16MHz 수정, LC 필터 및 미앤더 라인 역F PCB 안테나가 통합되어 있습니다. ND02C는 간단한 프로그래밍을 위해 SPI 마스터/슬레이브, I²C 마스터 및 UART로 사전 프로그래밍될 수 있습니다. 이 트랜시버 모듈은 컴팩트한 크기, 긴 전송 범위, 높은 신뢰성, 초저전력 소비가 특징입니다. 1.27mm 피치 스탬프 스틱 패키지는 조립이 쉽고 비용 효율적인 PCB 설계를 위한 것입니다.


Nordic SoC nRF51822 칩 RF-BM-ND02C를 갖춘 BLE4.2 모듈

풍부한 주변기기 및 인터페이스

nRF51802 모듈 RF-BM-ND02C에는 UART, SPI 및 I2C와 같은 다양한 디지털 주변 장치 및 인터페이스가 있습니다.

좋은 호환성

RF-BM-ND02C는 Nordic nRF51822 모듈 RF-BM-ND02와 핀-2핀 호환됩니다.

컴팩트한 사이즈

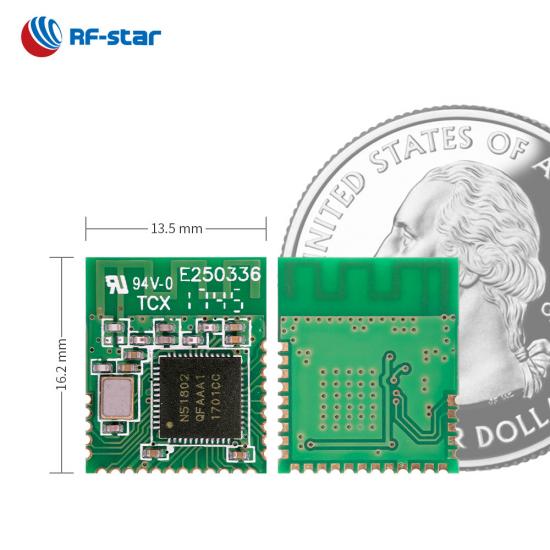

BLE4.2 모듈은 Nordic nRF51 시리즈 BLE 모듈 중 더 작은 16.2mm x 13.5mm x 1.3mm 스탬프 하프홀 패키지로 제공됩니다.

높은 보안

모듈의 AES(Advanced Encryption Standard) HW 코프로세서는 암호화된 데이터를 안전한 상태로 보호합니다.


- 투명 전송  (브리지) 프로토콜 -

· 노예

·  조정 가능한 매개변수 : 전송 속도, 연결 간격, 방송 간격, TX 전력…

·  원격 재설정

RF-BM-ND02C는 투명 전송(브리지) 프로토콜을 지원합니다.


무선 SoC:


  • 16MHz ARM® Cortex®-M0 32비트 프로세서
  • TX 전력: -20dBm ~ +4dBm
  • BLE 모드 감도: -93dBm
  • 메모리
    • -256KB 플래시
    • -16KB RAM


지원되는 프로토콜:


  • 블루투스 4.2 저에너지


현재 소비:


  • 절전 모드에서 0.3μA ~ 0.4μA(EN 비활성화)
  • 250ms 방송 주기에서 0.14mA ~ 0.54mA
  • 100ms 연결 주기에서 0.41mA

작동 범위:


  • 공급 전압 범위 1.8V ~ 3.6V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:


  • 10비트 ADC
  • GPIO 24개
  • SPI 마스터/슬레이브
  • I²C 마스터
  • UART(CTS/RTS)


인증서:


  • SRRC
  • 비큐비


NORDIC nRF51 시리즈 BLE 모듈
부품 번호 RF-BM-ND02C RF-BM-ND02 RF-BM-ND01
사진
IC nRF51802 nRF51822 nRF51822
핵심 16MHz ARM® Cortex®-M0 16MHz ARM® Cortex®-M0 16MHz ARM® Cortex®-M0
안테나 PCB PCB PCB
16KB 16KB 16KB
플래시 256KB 256KB 256KB
프로토콜 BLE4.2, 독점 BLE4.2, 독점 BLE4.2, 독점
전원공급장치 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +4dBm +4dBm +4dBm
수신 감도 -91dBm @1Mbit/s BLE -93dBm @1Mbit/s BLE -93dBm @1Mbit/s BLE
GPIO 22 22 29
작동 온도 -20℃ ~ +70℃ -20℃ ~ +70℃ -20℃ ~ +70℃
보관 온도 -40℃ ~ +85℃ -40℃ ~ +85℃ -40℃ ~ +85℃
전송 범위 50m 50m 55m
치수(mm) 16.2x13.5x1.3 16.2x13.5x1.3 24.8x15.0x2.3
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타
블루투스 메시 × × ×
장거리 × × ×
2Mbps PHY × × ×
AoA/AoD × × ×
UART 프로토콜 노예 노예 노예
기능 작은 크기, 높은 비용 효율성 작은 크기, 투명한 전송 모든 IO
