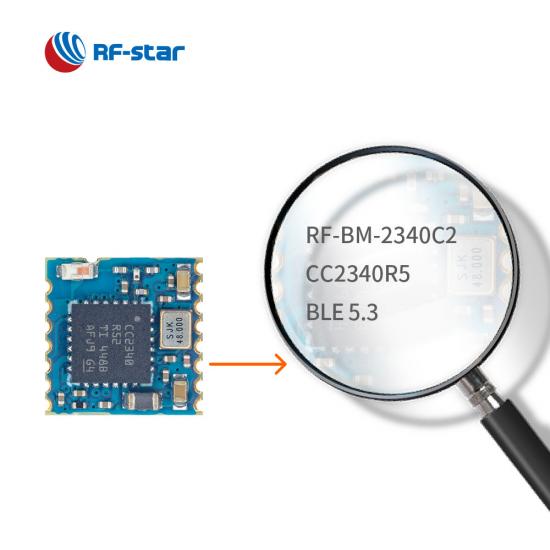

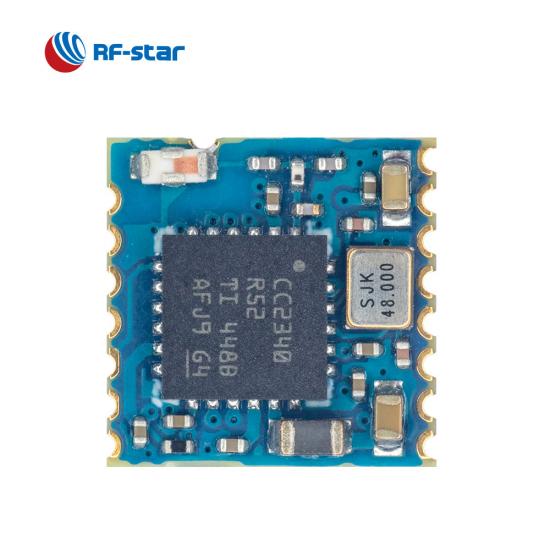

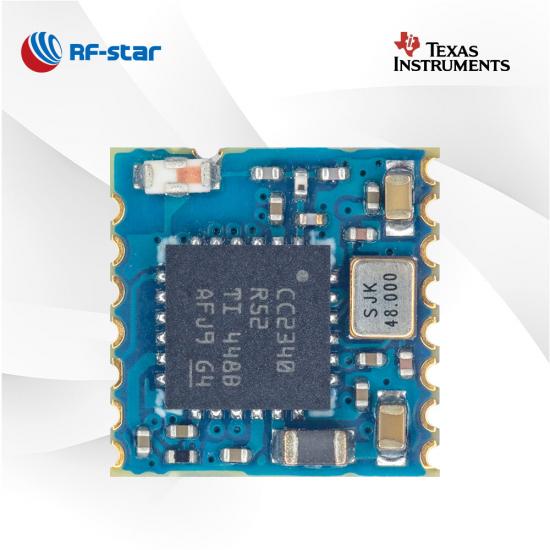

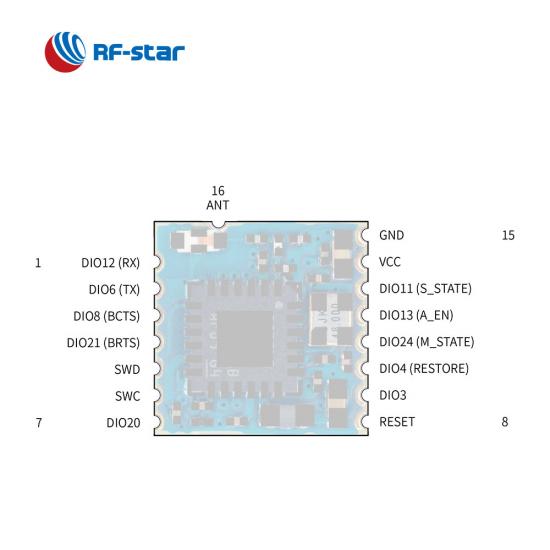

  • TI CC2340R5 BLE + ZigBee Module RF-BM-2340C2 with Mini Size
  • TI CC2340R5 BLE + ZigBee Module RF-BM-2340C2 with Mini Size
  • TI CC2340R5 BLE + ZigBee Module RF-BM-2340C2 with Mini Size
  • TI CC2340R5 BLE + ZigBee Module RF-BM-2340C2 with Mini Size

미니 사이즈의 멀티 프로토콜 CC2340R5 모듈 RF-BM-2340C2

RF-BM-2340C2는 Bluetooth Low Energy뿐만 아니라 ZigBee 3.0 및 2.4GHz 독점 시스템을 지원하는 IoT 제품의 고성능 요구 사항을 겨냥한 다중 프로토콜 모듈입니다. 미니 크기의 CC2340R5 모듈은 설계되었습니다. 광범위한 응용 분야의 요구를 충족합니다. 귀하의 프로젝트에 맞게 RF-BM- 2340C2 CC2340R5 다중 프로토콜 모듈을 선택하십시오.

  • P/N:

    RF-BM-2340C2
  • SoC:

    CC2340R5
  • 프로세서:

    48 MHz ARM® Cortex®-M0+
  • 프로토콜:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • 작동 주파수:

    2402 MHz ~ 2480 MHz
  • 패키지(mm):

    8.0 x 8.0 x 1.5, half-hole, 1.27 pitch, 18-pin
  • 특징:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, Chip antenna
  • GPIO:

    12
  • 최대 TX 파워:

    +8 dBm
  • 전송 범위:

    50 m @ 1M PHY, 80 m @ LE Coded PHY

CC2340Rx 모듈 의 새로 출시된 다중 프로토콜 모듈 인 RF-BM-2340C2 는 ZigBee 3.0, SimpleLinkTM TI 15.4 스택 및 독점 시스템과 호환되는 Bluetooth 저에너지(BLE) 모듈이기도 합니다. 강력한 48MHz ARM® Cortex®-M0+ 프로세서, 512KB의 시스템 내 프로그래밍 가능 플래시, 36KB의 초저누설 SRAM, 최대 12개의 GPIO 등과 같은 주요 기능을 통해 CC2340R5 모듈은 다음과 같은 기능을 제공합니다. 높은 신뢰성과 높은 간섭 방지 기능을 갖춘 칩 안테나 . ADC, UART, SPI, I2C 및 RTC와 같은 많은 고급 주변 장치를 통해 BLE 모듈은 다양한 애플리케이션에서 작동할 수 있는 더 많은 기회를 갖게 됩니다. 이 모듈에는 투명한 전송 프로토콜이 장착되어 기본 MCU가 있는 애플리케이션과의 호환성이 더욱 향상됩니다.

TI CC2340R5 다중 프로토콜 모듈 RF-BM-2340C2의 특징

두 가지 RF 출력 모드

두 가지 서로 다른 RF 출력 모드를 갖춘 하프홀 ANT RF 핀과 칩 안테나를 사용하여 프로젝트 요구 사항을 충족할 수 있습니다.

풍부한 주변기기

CC2340R5 모듈 중 하나는 UART, SPI, I2C, ADC 등과 같은 풍부한 주변 장치도 지원합니다. 이 모듈은 소형 패키지에 12개의 GPIO를 제공합니다.

직렬 포트(UART) 프로토콜

RF-BM-2340C2에는 BLE5.0 투명 전송 프로토콜(직렬 포트 프로토콜)이 내장되어 AT 명령으로 풍부한 기능을 구현합니다.

컴팩트한 사이즈

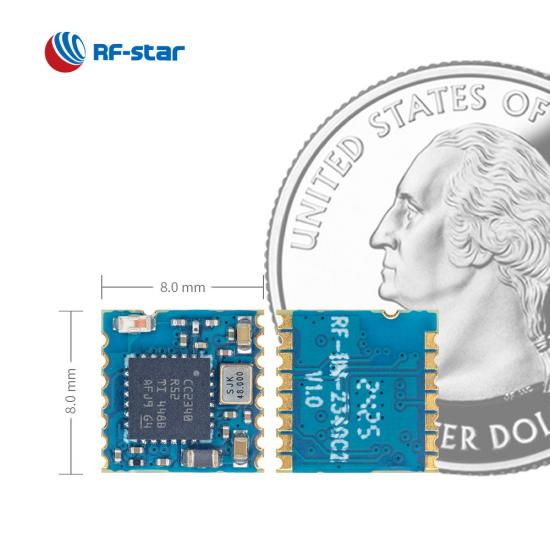

8mm x 8mm 스탬프 반홀 패키지를 갖춘 RF-BM-2340C2 모듈의 작은 크기 덕분에 공간이 제한된 애플리케이션에 내장할 수 있습니다.

고성능 RF

RF-BM-2340C2는 최대 +8dBm의 출력 전력과 BLE 1Mb/s의 경우 -96dBm, BLE Coded PHY 125kbps의 경우 -102dBm의 프리미엄 수신 감도를 갖춘 고성능 무선 주파수를 제공합니다.



- 관련 영상 -


참조 자료:

저렴한 CC2340R5 Bluetooth 5.3 모듈 - 재고 있음

CC2340 시리즈 초저전력 BLE 모듈 RF-BM-2340B1 소개

CC2340 Bluetooth LE 모듈 비교

무선 SoC:

  • 48MHz ARM ®  Cortex ® - M0+ 프로세서

  • TX 전력: 최대 +8dBm
  • 감도 :
    • -96dBm @ 802.15.4(2.4GHz)

    • -102dBm @ Bluetooth 5.0(LE 코드 PHY)(125kbps)

  • 메모리
    • 512KB 플래시
    • 12KB  ROM
    • 36KB SRAM
  • 데이터 속도

    • 르 1M PHY
    • 르 2M PHY
    • LE 코딩된 PHY(장거리)



프로토콜:

  • 블루투스 5.3 저에너지

  • 지그비 3.0

  • 소유권

  • B 루투스 메시 (저전력 노드)

  • SimpleLink TM TI 15.4 스택


작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:

  • ADC
  • UART
  • SPI
  • 나는 2C
  • RTC
TI SimpleLink CC2340 시리즈 다중 프로토콜 모듈
부품 번호 RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2Ⅰ RF-BM-2340C2
사진
RF-BM-2340B1I CC2340R5 BLE 모듈
RF-BM-2340A2 CC2340R5 BLE 모듈
RF-BM-2340A2I CC2340R5 BLE 모듈
RF-BM-2340C2 CC2340R5 BLE 모듈
IC CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
핵심 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+
안테나 PCB IPEX/하프 홀 인터페이스 IPEX IPEX/하프 홀 인터페이스 칩/하프 홀 인터페이스
36KB 36KB 36KB 36KB 36KB
플래시 512KB 512KB 512KB 512KB 512KB
프로토콜 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템 BLE5.3, ZigBee, SimpleLink™ TI 15.4 스택, 독점 시스템
전원공급장치 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +8dBm +8dBm +8dBm +8dBm +8dBm
수신 감도

125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm

125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm
125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm
125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm
125kbps의 경우 –102dBm LE 코딩된 PHY
의 경우 BLE 1Mbps의 경우 -96.5dBm
GPIO 24 24 12 12 12
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 130m @ 1M PHY 180m @ LE 코드 PHY


150m @ 1M PHY(외부 PCB 안테나) 220m @ LE Coded PHY(외부 PCB 안테나)  130m @ 1M PHY 180m @ LE 코드 PHY


150m @ 1M PHY(외부 PCB 안테나) 220m @ LE Coded PHY(외부 PCB 안테나) 50m @ 1M PHY

80m @ LE 코드 PHY

치수(mm) 22.0x15.55x2.1 22.0x15.55x2.1 16.6x11.2x2.1 ​ 15.2x11.2x2.1  ​ 8.0x8.0x1.82  ​
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타
블루투스 메시
장거리
2Mbps PHY
AoA/AoD SDK는 계획 중입니다. SDK는 계획 중입니다. SDK는 계획 중입니다. SDK는 계획 중입니다. SDK는 계획 중입니다.
UART 프로토콜 BLE√ BLE√ BLE√ BLE√ BLE√
애플리케이션 의료기기, ESL 의료기기, ESL 의료기기, ESL 의료기기, ESL 의료기기, ESL
