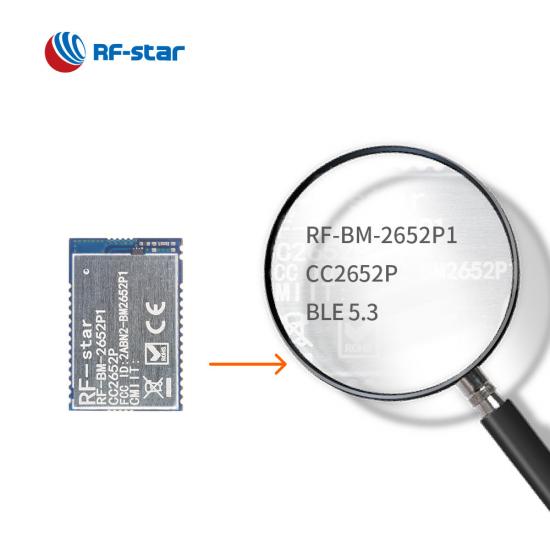

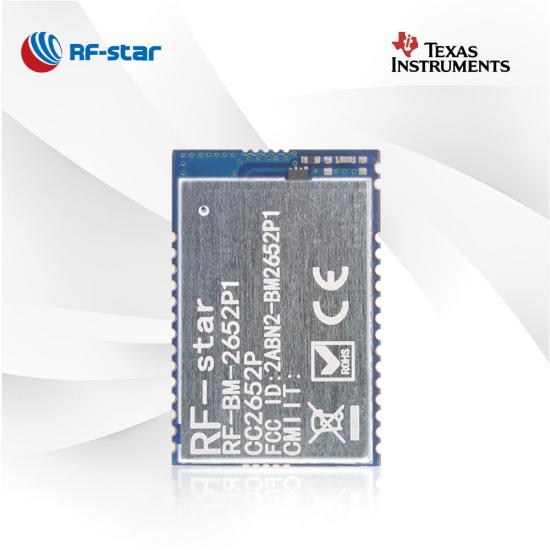

인증된 CC2652P 다중 프로토콜 모듈 RF-BM-2652P1

  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT
  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT
  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT
  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT

인증된 CC2652P 다중 프로토콜 모듈 RF-BM-2652P1

RF-BM-2652P1 다중 프로토콜 모듈은 요구 사항이 높은 IoT 시장을 겨냥합니다. 이 모듈은 BLE 5.1, ZigBee, Thread IEEE 802.15.4, IPv6 지원 스마트 개체(6LoWPAN) 및 독점 기능을 지원합니다. CC2652P 모듈은 ZHA(ZigBee Home Automation) 및 Zigbee2MQTT에 가장 적합한 RF 모듈일 수 있습니다.

  • P/N:

    RF-BM-2652P1

  • SoC:

    CC2652P

  • 프로세서:

    48 MHz ARM® Cortex®-M4F

  • 프로토콜:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

  • 패키지(mm):

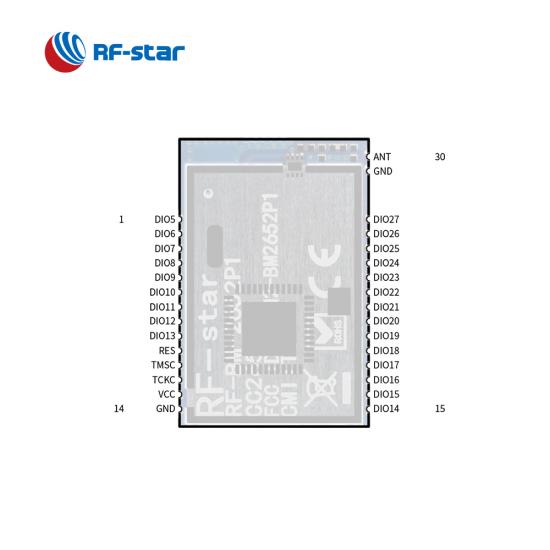

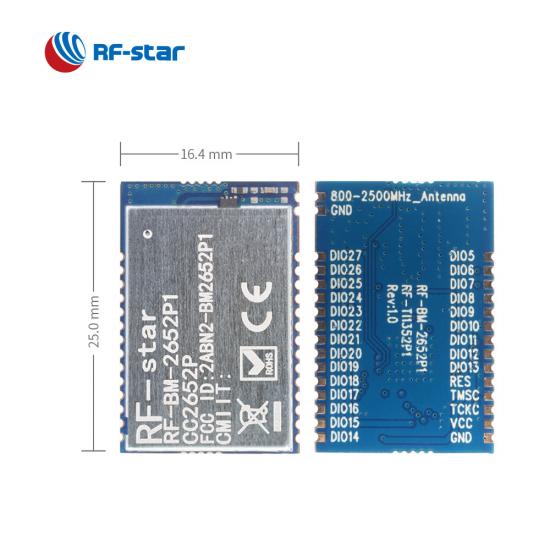

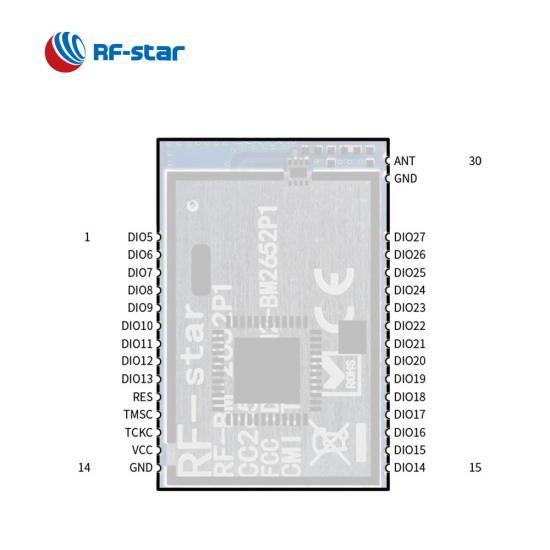

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • 특징:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor

  • GPIO:

    23

  • 최대 TX 파워:

    +20 dBm

  • 전송 범위:

    500 m (@BLE), 800 m (@ZigBee)
지금 문의하기

RF-BM-2652P1은 48MHz ARM® Cortex®-M4F의 강력한 프로세서를 갖춘 TI CC2652P 를 기반으로 하는 다중 프로토콜 모듈입니다 . 이 제품은 48MHz 크리스털, 32.768kHz 크리스털, 352kB 플래시, 256kB ROM, LC 필터 및 고성능 PCB 온보드 안테나를 통합합니다. TX 전력은 최대 20dBm으로 RF 모듈이 더 긴 전송 범위에 도달하도록 지원하며 ZHA(ZigBee Home Automation) 및 Zigbee2MQTT 에서 환상적으로 작동할 수 있습니다 . DMM(Dynamic Multiprotocol Manager) 드라이버를 사용하면 CC2652P 모듈이 BLE, ZigBee, Thread 장치 또는 여러 프로토콜이 있는 장치로 동시에 작동할 수 있습니다.


CC2652P 다중 프로토콜 모듈 RF-BM-2652P1

다중 프로토콜 지원

RF-BM-2652P1은 Thread, Zigbee®, Bluetooth® 5.3 저에너지, IEEE 802.15.4, IPv6 지원 스마트 객체(6LoWPAN), TI 15.4-Stack(2.4GHz를 포함한 독점 시스템)을 지원하는 멀티프로토콜 2.4GHz 무선 모듈입니다. ).

고전력 증폭기

CC2652P 2.4GHz RF 모듈은 85mA에서 동급 최고의 전송 전류 소비를 제공하는 통합 +20dBm 고전력 증폭기를 사용하여 무선 장치가 훨씬 더 긴 범위에 도달하는 데 도움이 될 수 있습니다.

뛰어난 수신기 감도

CC2652P의 수신 감도는 802.15.4(2.4GHz) 1Mbps의 경우 -100dBm, Bluetooth 125kbps(LE 코드 PHY)의 경우 -105dBm으로 최적화되어 있습니다. 이는 2.4GHz 모듈을 ZigBee2mqtt에 적합하게 만듭니다.

동적 멀티프로토콜 관리자

DMM 드라이버가 포함된 CC2652P 모듈은 여러 무선 스택을 허용합니다. BLE, ZigBee, Thread 프로토콜 등이 공존하고 동시에 작동합니다.


- 관련 영상 -


참조 자료:

RF-star ZigBee CC2652P 모듈 이란 무엇입니까?

RF-star ZigBee CC2652P 모듈은 무엇에 사용될 수 있습니까?

ZigBee CC2652P 솔루션은 천연가스 폭발을 멀리하도록 도와줍니다.

무선 SoC:


  • 48MHz ARM ®  Cortex ® -M4F 프로세서
  • TX 전력: 최대 +20dBm
  • 감도 :
    • -100dBm @ 802.15.4(2.4GHz)
    • -105dBm @ Bluetooth 5.0(LE 코드 PHY)(125kbps)
  • 메모리
    • 352KB 플래시
    • 256KB ROM
    • 8 0kB SRAM
  • 데이터 속도:
    • 르 1M PHY
    • 르 2M PHY
    • LE 코딩된 PHY(장거리)


특징:


  • 블루투스 5.1 저에너지
  • 실
  • 지그비 3.0
  • IEEE 802.15.4
  • IPv6 지원 스마트 객체(6LoWPAN)
  • 소유권
  • B 루 투스 메쉬
  • 방향 찾기

작동 범위:

공급 전압 범위 1.8V ~ 3.8V

작동 온도 범위: -40 °C ~ +85 °C



풍부한 주변기기:

ADC

DAC

UART

SPI

I²C

I²S

RTC

TI SimpleLink CC2652P 시리즈 다중 프로토콜 모듈
부품 번호 RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
사진 CC2652P7 RF-BM-2652P4I 다중 프로토콜 모듈 CC2652P7 RF-BM-2652P4 다중 프로토콜 모듈 CC2652P RF-BM-2652P3 다중 프로토콜 모듈 CC2652P RF-BM-2652P2I 지그비 모듈 CC2652P RF-BM-2652P2 지그비 모듈 CC2652P RF-BM-2652P1 지그비 모듈
IC CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M0+
안테나 IPEX/하프 홀 인터페이스 PCB PCB IPEX/하프 홀 인터페이스 PCB 반 구멍 인터페이스
램 152KB 152KB 88KB 88KB 88KB 88KB
플래시 704KB 704KB 352KB 352KB 352KB 352KB
프로토콜 Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, 독점 시스템, SimpleLink™ TI 15.4 스택(2.4GHz)
전원공급장치 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
수신 감도 -99dBm @ 802.15.4(2.4GHz) -104dBm @ 125kbps BLE 코딩 PHY -99dBm @ 802.15.4(2.4GHz) -104dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY -100dBm @ 802.15.4(2.4GHz) -105dBm @ 125kbps BLE 코딩 PHY
GPIO 23 23 11 23 23 23
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 180m @ 1M PHY(외부 PCB 안테나) 240m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 접착 스틱 안테나) 150m @ 1M PHY 220m @ LE 코드 PHY 600m @ 802.15.4 150m @ 1M PHY 220m @ LE 코드 PHY 600m @ 802.15.4 180m @ 1M PHY(외부 PCB 안테나) 240m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 접착 스틱 안테나) 150m @ 1M PHY 220m @ LE 코드 PHY 600m @ 802.15.4 180m @ 1M PHY(외부 PCB 안테나) 240m @ LE Coded PHY(외부 PCB 안테나) 1200m @ 802.15.4(외부 접착 스틱 안테나)
치수(mm) 30.0x16.4x2.2 30.0x16.4x2.2 24.0x16.0x2.1 30.0x16.4x2.2 30.0x16.4x2.2 25.0x16.4x2.2
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √
블루투스 메시 √ √ √ √ √ √
장거리 √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
UART 프로토콜 해당 없음 해당 없음 해당 없음 해당 없음 해당 없음 해당 없음
애플리케이션 스마트 홈 게이트웨이, 빌딩 자동화 홈 오토메이션, 화재 경보 제어판(FACP) 연기 및 열 감지기, 자산 추적 공장 자동화 및 제어, 건물 보안 시스템 보안 시스템, 게이트웨이 스마트 그리드, 무선 센서 네트워크
