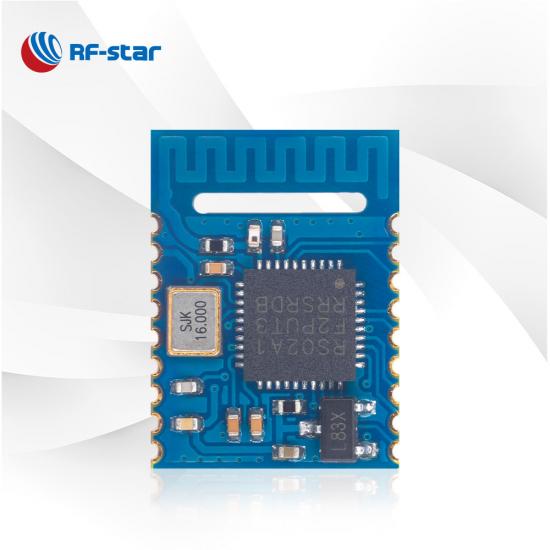

Bluetooth LE 5.0 모듈인 RSBRS02ABR은 비용 효율적인 애플리케이션을 위해 설계되었습니다. 7816 T-0의 주변기기와 적외선은 스마트홈 리모컨에 적용되는 시리얼 포트 모듈을 가능하게 합니다. RSBRS02ABR BLE5.0 모듈로 제품 개발을 시작하세요.
P/N:
RSBRS02ABRSoC:
RS02A1-B프로세서:
ARM Cortex-M0+ @ 48 MHz프로토콜:
Bluetooth 5.0 low energy작동 주파수:
2402 MHz ~ 2480 MHz패키지(mm):

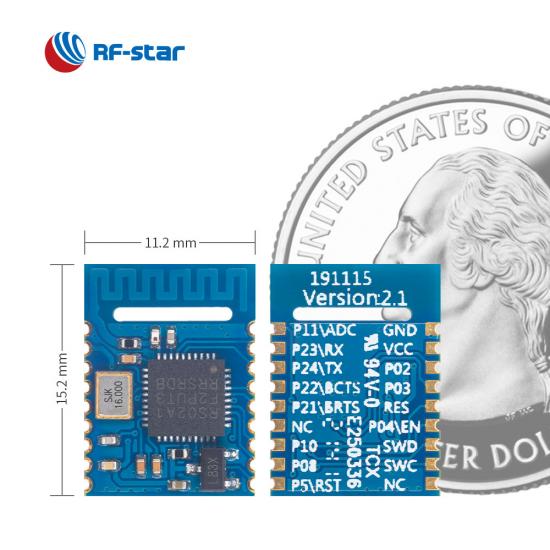

15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin특징:
7816 T-0, infra-red, 2 Mbps data rateGPIO:
11최대 TX 파워:
+5 dBm전송 범위:

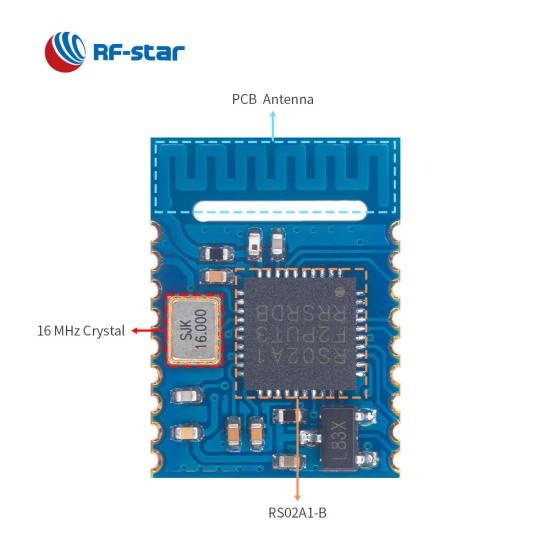

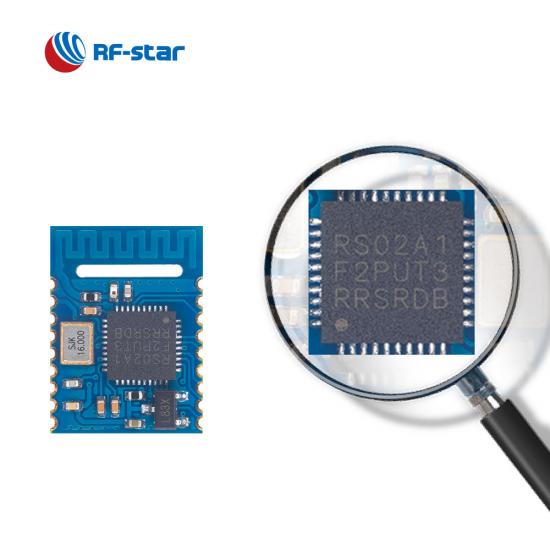

120 mRF-star SoC RS02A1-B를 기반으로 하는 RSBRS02ABR 은 단일 모드 Bluetooth LE 5.0 모듈 입니다 . 이 모듈에는 컴팩트한 크기, 우수한 소음 감소 성능, 더 나은 감도, 견고한 전송 거리 등 많은 장점이 있습니다. 이 모듈은 2Mbps 데이터 속도가 내장된 BLE5.0 투명 전송 프로토콜로 사전 프로그래밍되어 있어 이 모듈을 통해 다양한 애플리케이션에 도달할 수 있습니다. 또한 일부 자동 연결 사용을 가능하게 하는 HID 기능도 지원합니다.
- 투명한 전송 (브리지) 및 직접 구동 프로토콜 -
· 노예 _
· 최대 . 투명한 전송 속도: 최대 45.6kB/s
· 데이터 속도: 1Mbps, 2Mbps
· 특징: O TA
· 맞춤형 서비스 UUID
· 페어링 방송

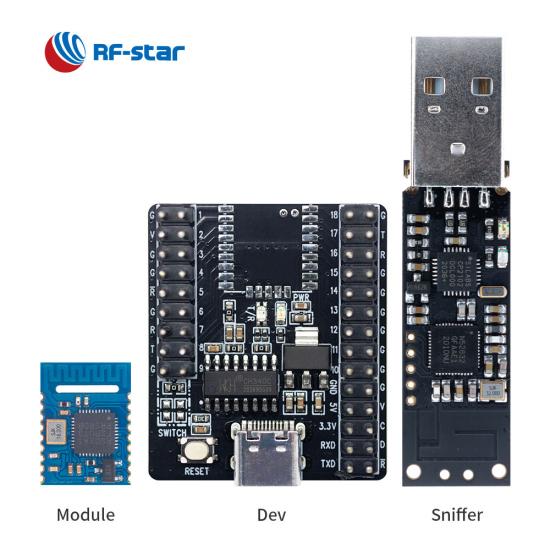

- 제품 전시 -
무선 SoC:
지원되는 프로토콜:
현재 소비:
작동 범위:
풍부한 주변기기:
인증서
| 국내 IC 기반 시리즈 BLE 모듈 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 부품 번호 | RSBRS02ABR-01 | RSBRS02ABRI | RSB RS02ABR | RSBRS02AI | R SBRS02AA | ||||
| 사진 |  |
 |
 |
 |
 |
||||
| IC | RS02A1-B | RS02A1-B | RS02A1-B | RS02A1-A | RS02A1-A | ||||
| 핵심 | 48MHz ARM® Cortex®-M0+ | 48MHz ARM® Cortex®-M0+ | 48MHz ARM® Cortex®-M0+ | 48MHz ARM® Cortex®-M0+ | 48MHz ARM® Cortex®-M0+ | ||||
| 안테나 | PCB | IPEX | PCB | IPEX | PCB | ||||
| 램 | 36KB + 4KB | 36KB + 4KB | 36KB + 4KB | 32KB | 32KB | ||||
| 플래시 | 256KB | 256KB | 256KB | 256KB | 256KB | ||||
| 프로토콜 | BLE5.0, BLE 2M PHY | BLE5.0, BLE 2M PHY | BLE5.0, BLE 2M PHY | BLE5.0, BLE 2M PHY | BLE5.0, BLE 2M PHY | ||||
| 전원공급장치 | 2.3V ~ 3.6V, 3.3V 권장 | 2.3V ~ 3.6V, 3.3V 권장 | 2.3V ~ 3.6V, 3.3V 권장 | 1.8V ~ 3.6V, 3.3V 권장 | 1.8V ~ 3.6V, 3.3V 권장 | ||||
| 빈도 | 2.4GHz | 2.4GHz | 2.4GHz | 2.4GHz | 2.4GHz | ||||
| 최대. 송신 전력 | +5dBm | +5dBm | +5dBm | +7dBm | +7dBm | ||||
| 수신 감도 | -94dBm @1Mbit/s BLE | -94dBm @1Mbit/s BLE | -94dBm @1Mbit/s BLE | -95dBm @1Mbit/s BLE | -95dBm @1Mbit/s BLE | ||||
| GPIO | 11 | 11 | 11 | 13 | 13 | ||||
| 작동 온도 | -40 ℃ ~ +85 ℃ | -40 ℃ ~ +85 ℃ | -40 ℃ ~ +85 ℃ | -40 ℃ ~ +85 ℃ | -40 ℃ ~ +85 ℃ | ||||
| 보관 온도 | -40 ℃ ~ +125 ℃ | -40 ℃ ~ +125 ℃ | -40 ℃ ~ +125 ℃ | -40 ℃ ~ +125 ℃ | -40 ℃ ~ +125 ℃ | ||||
| 전송 범위 | 110m | 140m(외부 PCB 안테나) | 110m | 160m(외부 PCB 안테나) | 120m | ||||
| 치수(mm) | 15.2x11.2x2.0 | 15.2x11.2x2.3 | 15.2x11.2x1.8 | 15.2x11.2x2.1 | 15.2×11.2×1.7 | ||||
| 패키지 | 1.27mm 피치 하프 홀 | 1.27mm 피치 하프 홀 | 1.27mm 피치 하프 홀 | 1.27mm 피치 하프 홀 | 1.27mm 피치 하프 홀 | ||||
| 오타 | √ | √ | √ | √ | √ | ||||
| 망사 | × | × | × | × | × | ||||
| 장거리 | × | × | × | × | × | ||||
| 2Mbps PHY | √ | √ | √ | √ | √ | ||||
| AoA/AoD | × | × | × | × | × | ||||
| UART 프로토콜 | 노예 | 노예 | 노예 | 마스터-슬레이브 동시 | 마스터-슬레이브 동시 | ||||
| 기능 | 작은 크기, 높은 투명 전송률 | 외장형 안테나 사용 가능, OTA 지원, 컴팩트한 사이즈 | 작은 크기, 높은 투명 전송률 | 외장형 안테나 사용 가능, OTA 지원, 컴팩트한 사이즈 | 직접 구동 모드 지원, 사용 용이 | ||||
