RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

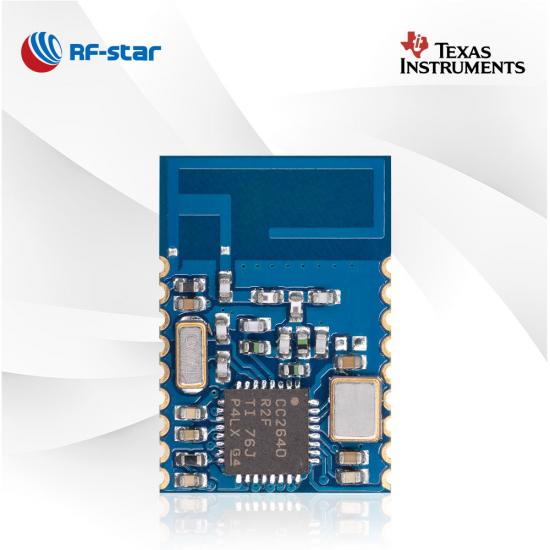

인증된 BLE5.0 TI CC2640R2F 모듈 RF-BM-4044B2

RF-BM-4044B2는 IoT 제품의 고성능 요구 사항을 겨냥한 Bluetooth LE5.0 모듈입니다. 컴팩트한 크기의 모듈은 다양한 애플리케이션의 요구를 충족합니다. 설계 옵션으로 RF-BM-4044B2 CC2640R2F BLE 모듈을 선택하세요.

P/N:
RF-BM-4044B2
SoC:
CC2640R2FRSM
프로세서:
ARM® Cortex®-M3
프로토콜:
Bluetooth 5.0 low energy
작동 주파수:
2402 MHz ~ 2480 MHz

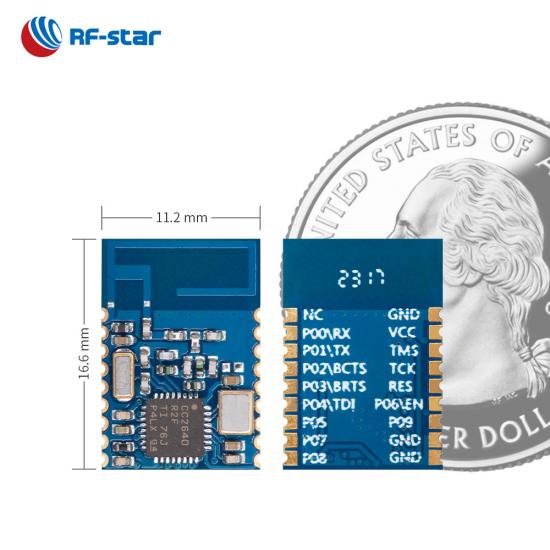

패키지(mm):
15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin
특징:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
GPIO:
10
최대 TX 파워:
+2 dBm
전송 범위:
80 m

지금 문의하기

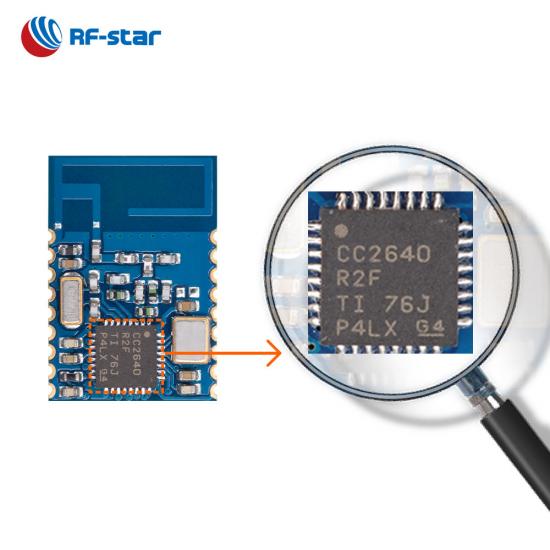

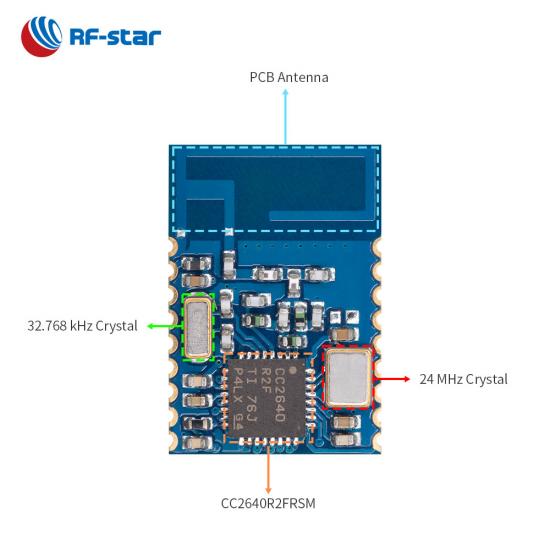

RF-BM-4044B2 BLE5.0 모듈은 CC2640R2FRSM 시스템 온 칩을 기반으로 설계되었습니다 . 이 모듈에는 48MHz 32비트 ARM Cortex-M3 코어, 24MHz 크리스털, 32.768kHz 크리스털, LC 필터 및 고성능 PCB 온보드 안테나가 포함되어 있습니다. CC2640R2 모듈에는 ADC, SPI, I²C, I²S 및 고유한 초저전력 센서 컨트롤러와 같은 풍부한 주변 장치가 있어 모듈이 절전 모드에서 외부 센서를 연결하거나 아날로그 및 디지털 데이터를 독립적으로 수집하는 데 적합합니다. 컴팩트한 크기 기능과 투명한 전송 프로토콜로 사전 프로그래밍된 모듈을 통해 메인 MCU가 있는 애플리케이션에 모듈을 보다 쉽게 적용할 수 있습니다.

CC2640R2F 칩셋 기반 Bluetooth 5.0 모듈

- BLE 5.0 투명 전송 (브리지) 프로토콜 -

· 슬레이브의 단일 역할, 마스터의 단일 역할

· 맞춤형 서비스 UUID

· 연결 비밀번호

· 데이터 속도 : 1Mbps , 2Mbps

· 광고 확장 패킷

RF-BM-4044B2는 BLE 5.0 투명 전송을 지원합니다.

- BLE 4.2 투명 전송 (브리지) 프로토콜 -

· 여러 역할: 슬레이브, 마스터, 마스터-슬레이브

· 조정 가능한 매개변수: 전송 속도, 연결 간격, 방송 간격, TX 전력…

· 연결 비밀번호

RF-BM-4044B2는 BLE 4.2 투명 전송을 지원합니다.

TI CC2640R2L과 CC2640R2F의 차이점

RFSTAR CC2640R2F 무선 모듈은 Ali Cloud Link IoT 플랫폼을 지원합니다.

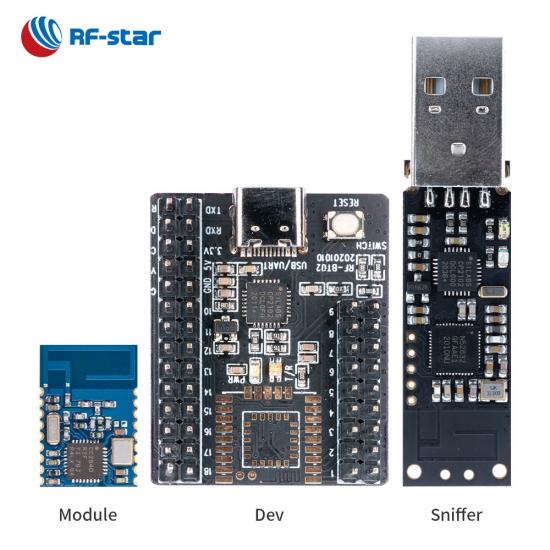

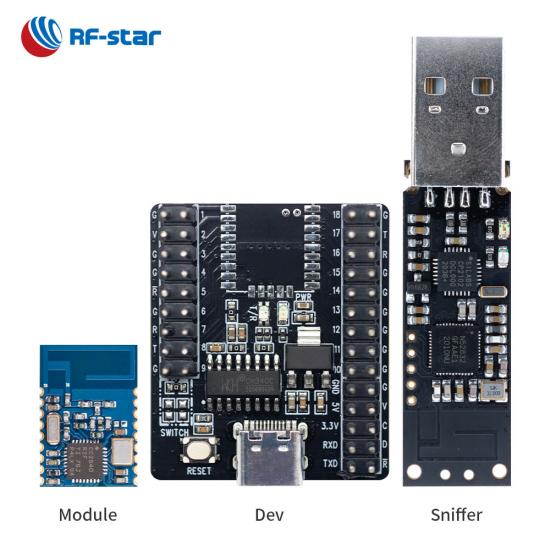

TI 시리즈 모듈용 테스트 보드 핀보드(CC2540 CC2541 CC2640)

무선 SoC:

ARM® Cortex®-M3 프로세서
TX 전력: -21dBm ~ +2dBm
BLE 모드 감도: -97dBm
메모리

-128kB 플래시
-28kB SRAM

지원되는 프로토콜:

블루투스 4.2 저에너지
블루투스 5.0 저에너지

현재 소비:

절전 모드에서 2.02μA
200ms 브로드캐스트 주기에서 108.76μA(내부 EN 풀업 비활성화)
30ms 연결 주기에서 497.41μA(내부 EN 풀업 비활성화)

작동 범위:

공급 전압 범위 1.8V ~ 3.8V
작동 온도 범위: -40 °C ~ +85 °C

풍부한 주변기기:

12비트 ADC
GPIO 10개
SPI
I²C
I²S
RTC
UART(CTS/RTS)
AES-128

인증서:

FCC
SRRC
RoHS 규제

RF-BM-4044B2_4044B3 하드웨어 데이터시트 V1.1_20230526

TI CC264x 시리즈 BLE 모듈
부품 번호	RF-BM-2642B1	RF-BM-4077B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
사진
IC	CC2642R	CC2640R2F-Q1	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
핵심	48MHz ARM® Cortex®-M4F	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3
안테나	PCB	PCB	PCB	PCB	PCB	칩/하프홀 인터페이스	칩/하프홀 인터페이스	IPEX	PCB
램	88KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB
플래시	352KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB
프로토콜	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
전원공급장치	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장
빈도	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz
최대. 송신 전력	+5dBm	+5dBm	+5dBm	+5dBm	+5dBm	+2dBm	+2dBm	+2dBm	+2dBm
수신 감도	-97dBm @ BLE 1M PHY -105dBm @ 125kbps LE 코딩 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY
GPIO	31	31	13	31	31	10	10	10	10
작동 온도	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
보관 온도	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
전송 범위	110m @ 1M PHY 160m @ LE 코드 PHY	100m @ 1M PHY 150m @ LE 코드 PHY	60m @ 1M PHY 90m @ LE 코드 PHY	70m @ 1M PHY 100m @ LE 코드 PHY	80m @ 1M PHY 110m @ LE 코드 PHY	칩 안테나 30m @ 1M PHY 60m @ LE 코드 PHY	칩 안테나 20m @ 1M PHY 50m @ LE 코드 PHY	외부 PCB 안테나 110m @ 1M PHY 150m @ LE 코드 PHY	60m @ 1M PHY 90m @ LE 코드 PHY
치수(mm)	23.5x17.0x2.2	23.5x17.0x2.2	15.2×11.2×1.7	23.5x17.0x1.7	23.5x17.0x1.7	10.5x8.5x2.0	8.0x8.0x1.5	15.2x11.2x2.1	16.6x11.2x1.7
패키지	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀
오타	√	√	√	√	√	√	√	√	√
블루투스 메시	√	×	×	×	×	×	×	×	×
장거리	√	√	√	√	√	√	√	√	√
2Mbps PHY	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	√	√	√	√	√
UART 프로토콜	마스터-슬레이브 동시	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예
기능	높은 간섭 방지 성능	AEC-Q100 등급, 높은 간섭 방지 성능	높은 비용 효율성	높은 비용 효율성	더욱 활용도가 높은 애플리케이션을 위한 31개의 GPIO	작은 크기, 양면 패드	초소형 치수	외부 안테나에 적합	높은 안정성
