TI CC2640 칩 RF-BM-4077B1을 갖춘 인증된 Bluetooth 5.0 저에너지 모듈

RF-BM-4077B1은 스마트 사물 IoT 시장을 겨냥한 Bluetooth LE5.0 모듈입니다. 31개의 GPIO가 있는 모듈을 사용하면 상대적으로 복잡한 애플리케이션을 충족할 수 있습니다. RF-BM-4077B1 CC2640R2F BLE 모듈로 설계를 시작하세요.

P/N:
RF-BM-4077B1
SoC:
CC2640R2FRGZ
프로세서:
48 MHz ARM® Cortex®-M3
프로토콜:
Bluetooth 5.0 low energy
작동 주파수:
2402 MHz ~ 2480 MHz
패키지(mm):

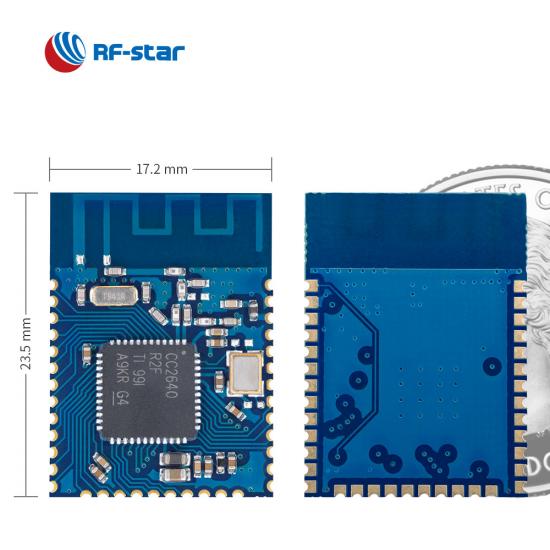

23.5 × 17.0 × 1.7, half-hole, 1.27 pitch, 36-pin
특징:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
GPIO:
31
최대 TX 파워:
+5 dBm
전송 범위:
120 m

지금 문의하기

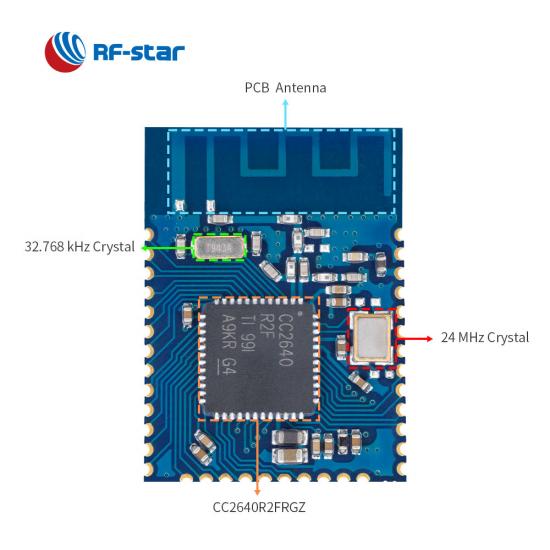

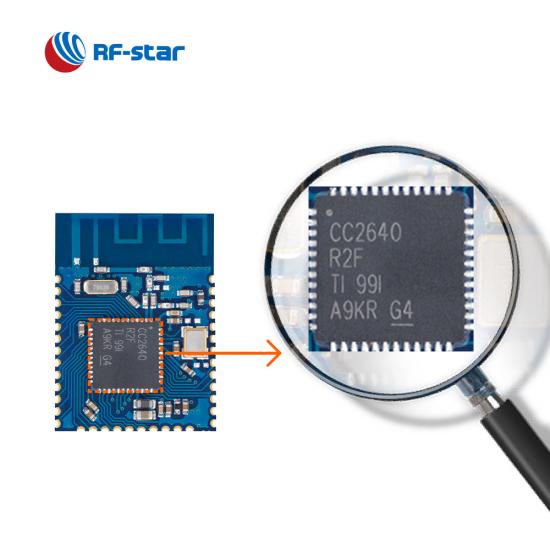

RF-BM-4077B1은 Bluetooth 저에너지 스택 v4.2 또는 v5.0을 지원하는 TI CC2640 무선 SoC 기반의 2.4GHz RF 모듈 입니다 . 이 모듈에는 24MHz 크리스털, 32.768kHz 크리스털, LC 발룬 및 역F PCB 안테나가 통합되어 있습니다. RF-BM-4077B1의 CC2640R2F에는 48MHz의 32비트 ARM Cortex-M3 메인 프로세서가 포함되어 있으며, 2.4GHz 무선은 매우 낮은 활성 전류와 뛰어난 RF 성능을 처리합니다. RF-BM-4077B1은 AT 명령을 사용하여 매개변수를 설정할 수 있으므로 사용자는 애플리케이션을 신속하게 연결하여 안정적인 BLE 연결을 구축할 수 있습니다. 이 모듈은 견고한 연결, 긴 배터리 수명, 소형 폼 팩터 및 사용 편의성이 중요한 광범위한 BLE 애플리케이션 에 적합합니다.

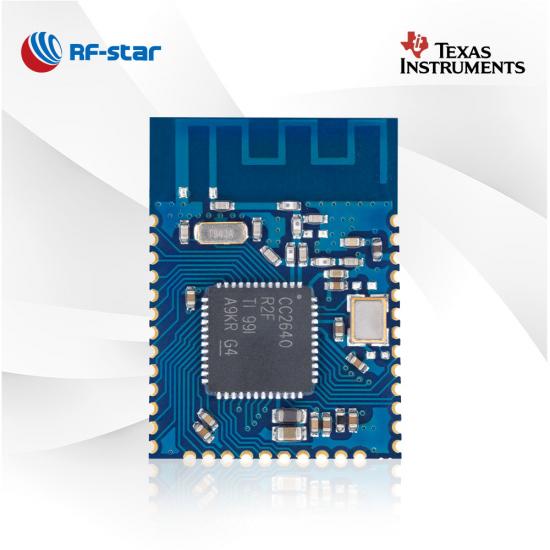

Bluetooth 5.0 저에너지 CC2640R2F 모듈

- BLE 5.0 투명 전송 (브리지) 프로토콜 -

· 슬레이브의 단일 역할, 마스터의 단일 역할

· 맞춤형 서비스 UUID

· 연결 비밀번호

· 데이터 속도 : 1Mbps , 2Mbps, 500kbps, 125kbps

· 광고 확장 패킷

Bluetooth 5.0 저에너지 CC2640R2F 모듈의 BLE 5.0 투명 전송

- BLE 4.2 투명 전송 (브리지) 프로토콜 -

· 여러 역할: 슬레이브, 마스터, 마스터-슬레이브

· 조정 가능한 매개변수 : 전송 속도, 연결 간격, 방송 간격, TX 전력…

· 연결 비밀번호

BLE 4.2 투명 전송 모듈 주요 기능

TI CC2640R2L과 CC2640R2F의 차이점

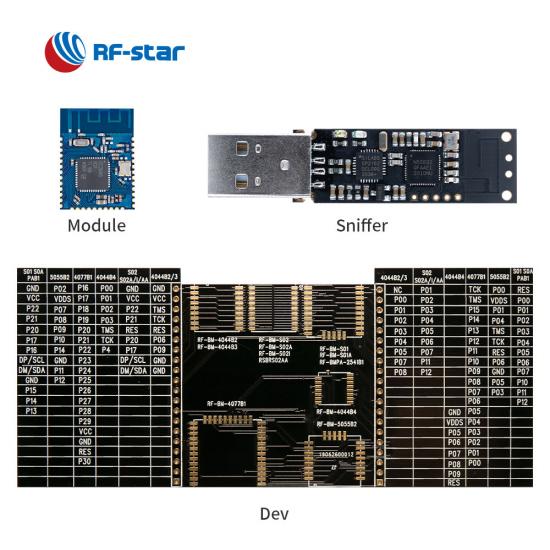

TI 시리즈 모듈용 테스트 보드 핀보드(CC2540 CC2541 CC2640)

무선 SoC:

48MHz ARM® Cortex®-M3 프로세서
TX 전력: 최대 +5dBm
BLE 모드 감도: -97dBm
메모리

-128kB 플래시
-20kB SRAM

지원되는 프로토콜:

블루투스 4.2 저에너지
블루투스 5.0 저에너지

현재 소비:

절전 모드에서 2.71μA
200ms 브로드캐스트 주기에서 38.11μA(내부 EN 풀업 비활성화)
20ms 연결 주기에서 188.72μA(내부 EN 풀업 비활성화)

작동 범위:

공급 전압 범위 1.8V ~ 3.8V
작동 온도 범위: -40 °C ~ +85 °C

풍부한 주변기기:

12비트 ADC
GPIO 31개
SPI
I²C
I²S
RTC
UART(CTS/RTS)
AES-128

RF-BM-4077B1 하드웨어 데이터시트 V1.1_20230526

TI CC264x 시리즈 BLE 모듈
부품 번호	RF-BM-2642B1	RF-BM-4077B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
사진
IC	CC2642R	CC2640R2F-Q1	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
핵심	48MHz ARM® Cortex®-M4F	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3	48MHz ARM® Cortex®-M3
안테나	PCB	PCB	PCB	PCB	PCB	칩/하프홀 인터페이스	칩/하프홀 인터페이스	IPEX	PCB
램	88KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB
플래시	352KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB
프로토콜	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
전원공급장치	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장	1.8V ~ 3.8V, 3.3V 권장
빈도	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz
최대. 송신 전력	+5dBm	+5dBm	+5dBm	+5dBm	+5dBm	+2dBm	+2dBm	+2dBm	+2dBm
수신 감도	-97dBm @ BLE 1M PHY -105dBm @ 125kbps LE 코딩 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY	-97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY
GPIO	31	31	13	31	31	10	10	10	10
작동 온도	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
보관 온도	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
전송 범위	110m @ 1M PHY 160m @ LE 코드 PHY	100m @ 1M PHY 150m @ LE 코드 PHY	60m @ 1M PHY 90m @ LE 코드 PHY	70m @ 1M PHY 100m @ LE 코드 PHY	80m @ 1M PHY 110m @ LE 코드 PHY	칩 안테나 30m @ 1M PHY 60m @ LE 코드 PHY	칩 안테나 20m @ 1M PHY 50m @ LE 코드 PHY	외부 PCB 안테나 110m @ 1M PHY 150m @ LE 코드 PHY	60m @ 1M PHY 90m @ LE 코드 PHY
치수(mm)	23.5x17.0x2.2	23.5x17.0x2.2	15.2×11.2×1.7	23.5x17.0x1.7	23.5x17.0x1.7	10.5x8.5x2.0	8.0x8.0x1.5	15.2x11.2x2.1	16.6x11.2x1.7
패키지	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀	1.27mm 피치 하프 홀
오타	√	√	√	√	√	√	√	√	√
블루투스 메시	√	×	×	×	×	×	×	×	×
장거리	√	√	√	√	√	√	√	√	√
2Mbps PHY	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	√	√	√	√	√
UART 프로토콜	마스터-슬레이브 동시	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예	주인 노예
기능	높은 간섭 방지 성능	AEC-Q100 등급, 높은 간섭 방지 성능	높은 비용 효율성	높은 비용 효율성	더욱 활용도가 높은 애플리케이션을 위한 31개의 GPIO	작은 크기, 양면 패드	초소형 치수	외부 안테나에 적합	높은 안정성
