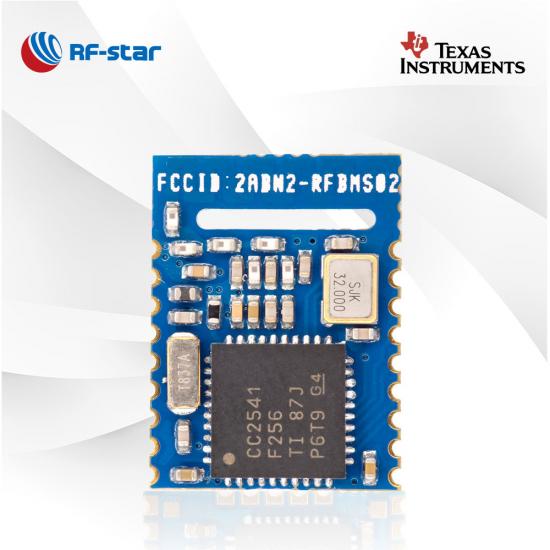

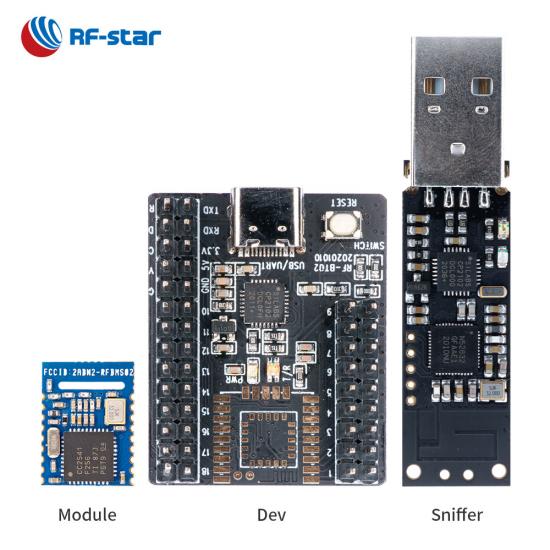

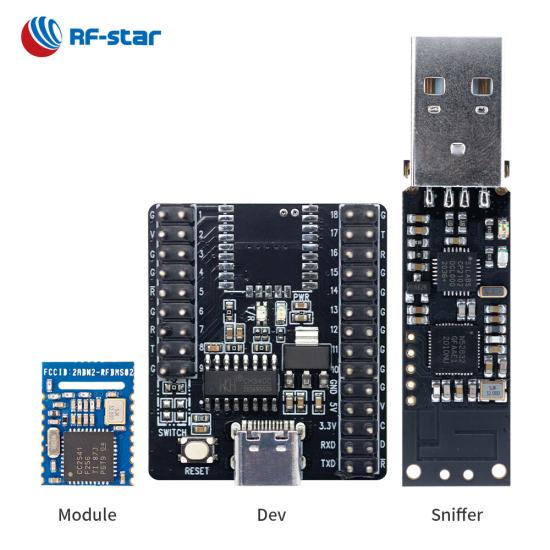

RF-BM-S02A CC2541 Bluetooth LE 4.2 모듈은 RF-star의 가장 널리 사용되는 무선 모듈 중 하나이며 스마트 배터리 공급 애플리케이션을 목표로 합니다. 작은 크기와 높은 성능을 갖춘 RF-BM-S02A는 디자인 측면에서 올바른 선택이 될 것입니다.
P/N:
RF-BM-S02ASoC:
CC2541프로세서:
Low-Power 8051 Microcontroller Core With Code Prefetch프로토콜:
Bluetooth 4.2 low energy작동 주파수:
2402 MHz ~ 2480 MHz패키지(mm):

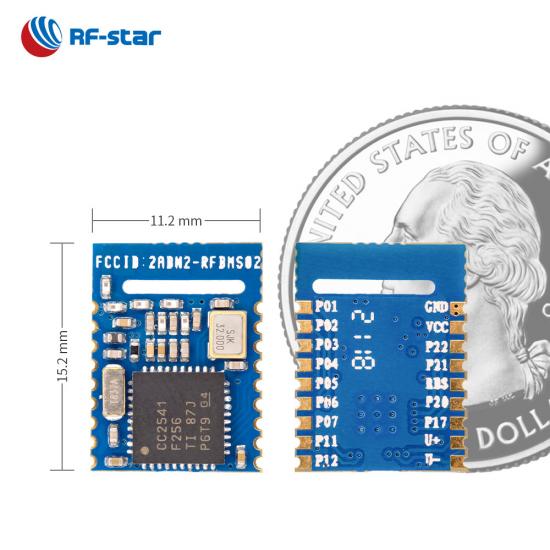

15.1 x 11.3 x 1.7, half-hole, 1.27 pitch, 18-pin특징:
Small size packageGPIO:
13최대 TX 파워:
0 dBm전송 범위:

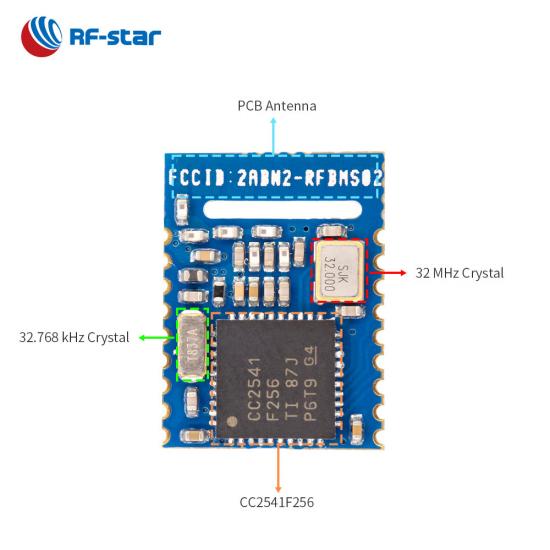

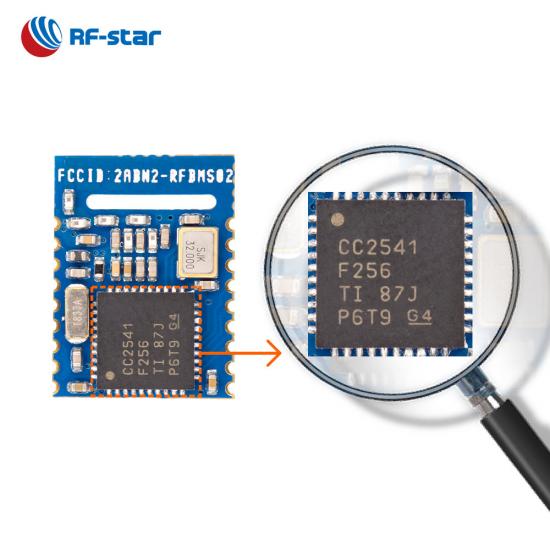

20 mRF-BM-S02A는 Texas Instruments CC2541 SoC 를 기반으로 하는 저전력 Bluetoth LE4.2 모듈입니다 . 8051 코어가 메인 프로세서입니다. 이 모듈에는 32MHz 크리스털, 32.768kHz 크리스털, LC 발룬 및 고성능 역F PCB 안테나가 통합되어 있습니다. 해당 패키지는 RF-star의 일련의 BLE 모듈과 핀-2-핀 호환을 지원합니다. 모듈은 투명 전송 모드(브리지 모드) 및 직접 구동 모드로 작동할 수 있습니다.
- BLE 4.2 투명 전송 (브리지) 프로토콜 -
- 직접 구동 프로토콜 -
· 모듈 역할: 슬레이브, 마스터
· 조정 가능한 매개변수: 전송 속도, 연결 간격, 방송 간격, TX 전력…
무선 SoC:
특징:
현재 소비:
작동 범위:
풍부한 주변기기:
| TI CC254x 시리즈 BLE 모듈 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 부품 번호 | RF-BM-S01 | RF-BM-S01A | RF-BMPA-2541B1 | RF-BM-S02 | RF-BM-S02A | RF-BM-S02I | |||
| 사진 |  |
 |
 |
 |
 |
 |
|||
| IC | C2540 | CC2541 | CC2541, CC2592 | C2540 | CC2541 | C2540 | |||
| 핵심 | 8051 | 8051 | 8051 | 8051 | 8051 | 8051 | |||
| 안테나 | PCB/하프홀 인터페이스 | PCB/하프홀 인터페이스 | PCB/IPEX/하프홀 인터페이스 | PCB | PCB | IPEX | |||
| 램 | 8KB | 8KB | 8KB | 8KB | 8KB | 8KB | |||
| 플래시 | 256KB | 256KB | 256KB | 256KB | 256KB | 256KB | |||
| 프로토콜 | BLE4.2 | BLE4.2 | BLE4.2 | BLE4.2 | BLE4.2 | BLE4.2 | |||
| 전원공급장치 | 2.0V ~ 3.6V, 3.3V 권장 | 2.0V ~ 3.6V, 3.3V 권장 | 2.0V ~ 3.6V, 3.3V 권장 | 2.0V ~ 3.6V, 3.3V 권장 | 2.0V ~ 3.6V, 3.3V 권장 | 2.0V ~ 3.6V, 3.3V 권장 | |||
| 빈도 | 2.4GHz | 2.4GHz | 2.4GHz | 2.4GHz | 2.4GHz | 2.4GHz | |||
| 최대. 송신 전력 | +4dBm | 0dBm | +19dBm | +4dBm | 0dBm | +4dBm | |||
| 수신 감도 | -94dBm | -94dBm | -94dBm | -94dBm | -94dBm | -94dBm | |||
| GPIO | 19 | 19 | 19 | 13 | 13 | 13 | |||
| 작동 온도 | -40 ℃ ~ +85 ℃ | -40 ℃ ~ +85 ℃ | -40 ℃ ~ +85 ℃ | -40 ℃ ~ +85 ℃ | -40 ℃ ~ +85 ℃ | -40 ℃ ~ +85 ℃ | |||
| 보관 온도 | -40 ℃ ~ +125 ℃ | -40 ℃ ~ +125 ℃ | -40 ℃ ~ +125 ℃ | -40 ℃ ~ +125 ℃ | -40 ℃ ~ +125 ℃ | -40 ℃ ~ +125 ℃ | |||
| 전송 범위 | 75m | 55m | 120m | 70m | 50m | 80m(외부 PCB 안테나) | |||
| 치수(mm) | 17.4x13.7x1.7 | 17.4x13.7x1.7 | 31.4x13.7x2.1 | 15.2×11.2×1.7 | 15.2×11.2×1.7 | 15.2x11.2x2.1 | |||
| 패키지 | 1.27mm 피치 하프 홀 | 1.27mm 피치 하프 홀 | 1.27mm 피치 하프 홀 | 1.27mm 피치 하프 홀 | 1.27mm 피치 하프 홀 | 1.27mm 피치 하프 홀 | |||
| 오타 | √ | √ | √ | √ | √ | √ | |||
| 블루투스 메시 | × | × | × | × | × | × | |||
| 장거리 | × | × | × | × | × | × | |||
| 2Mbps PHY | × | × | × | × | × | × | |||
| AoA/AoD | × | × | × | × | × | × | |||
| UART 프로토콜 | 주인 노예 | 주인 노예 | 주인 노예 | 주인 노예 | 주인 노예 | 주인 노예 | |||
| 기능 | 모든 IO, 투명한 전송 및 직접 구동 | 모든 IO, 투명한 전송 및 직접 구동 | PA+LNA, 더 긴 전송 범위 | 작은 크기, 투명한 전송 및 직접 구동 | 작은 크기, 투명한 전송 및 직접 구동 | 외부 안테나, 투명 전송 및 직접 구동 | |||
