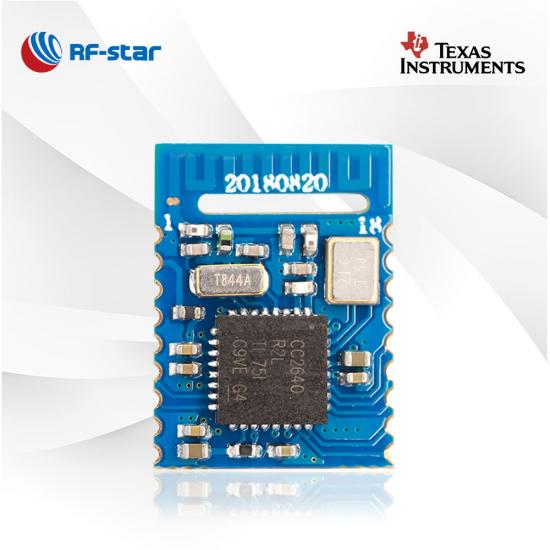

Bluetooth BLE5.0 저에너지 TI CC2640R2LRHB 모듈 RF-BM-4055B1L

  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L

Bluetooth BLE5.0 저에너지 TI CC2640R2LRHB 모듈 RF-BM-4055B1L

RF-BM-4055B1L은 비용 효율적인 BLE5.0 모듈입니다. 강력한 성능을 통해 이 모듈은 광범위한 성공적인 애플리케이션을 달성할 수 있습니다. 무선 통신 모드로 RF-BM-4055B1L CC2640R2L Bluetooth LE 모듈을 선택하십시오.

  • P/N:

    RF-BM-4055B1L

  • SoC:

    CC2640R2LRHB

  • 프로세서:

    ARM® Cortex®-M3

  • 프로토콜:

    Bluetooth 5.0 low energy

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

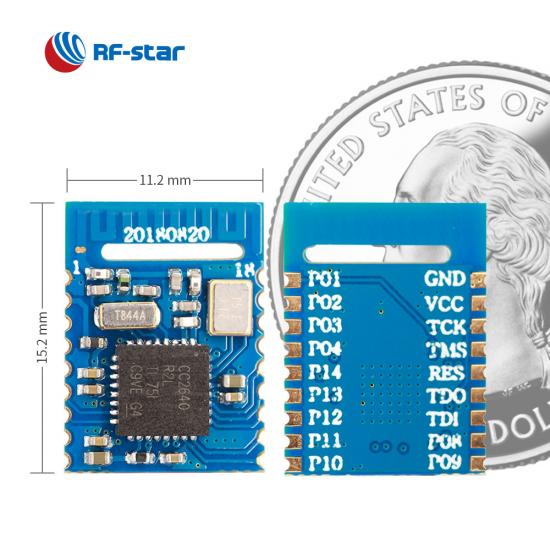

  • 패키지(mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • 특징:

    LE 1M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    13

  • 최대 TX 파워:

    +4 dBm

  • 전송 범위:

    80 m
지금 문의하기

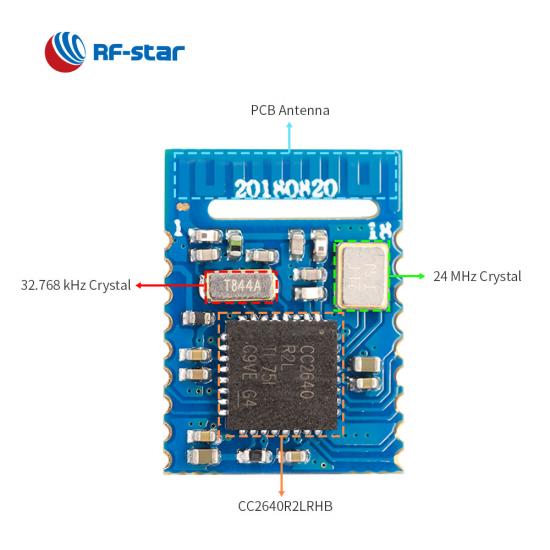

RF-BM-4055B1L은 Texas Instruments CC2640R2LRHB SoC 를 기반으로 설계된 Bluetooth LE v5.0 모듈 입니다 . CC2640의 강력한 ARM Cortex-M3 코어는 높은 신뢰성과 고성능을 갖춘 모듈을 갖추고 있습니다. 이 소형 Bluetooth 모듈은 24MHz 수정, 32.768kHz 수정, LC 필터 및 견고한 온보드 PCB 안테나를 통합합니다. ADC, SPI, I²C, I²S의 주변 장치는 스마트 잠금 장치, 게임 HID, 의료 기기 등과 같은 IoT 애플리케이션에 최적화된 모듈을 만듭니다. RF-star 투명 전송 펌웨어로 플래시할 수 있어 원하는 만큼 쉽고 빠르게 설계를 시작할 수 있습니다.

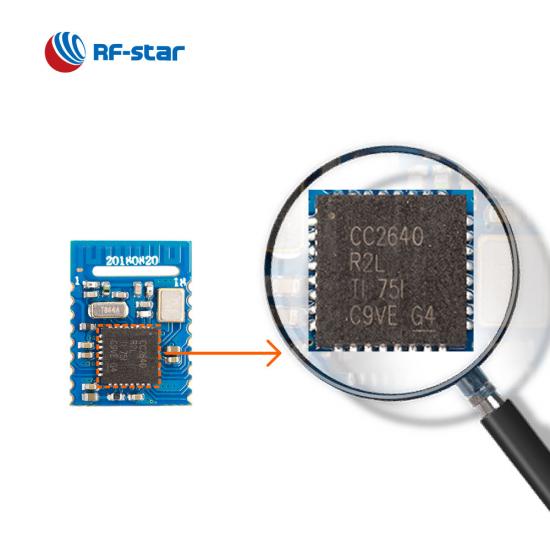

TI CC2640R2LRHB 기반 Bluetooth 5.0 모듈


- BLE 4.2  투명 전송  (브리지) 프로토콜  -

· 여러 역할: 슬레이브, 마스터, 마스터-슬레이브

·  조정 가능한 매개변수 : 전송 속도, 연결 간격, 방송 간격, TX 전력…

· 연결 비밀번호

CC2640R2L Bluetooth LE 모듈은 슬레이브, 마스터, 마스터-슬레이브 역할을 지원합니다.

관련 리소스:

TI CC2640R2L과 CC2640R2F의 차이점

CC2640R2L MCU 및 CC2640R2L 모듈의 주요 특징

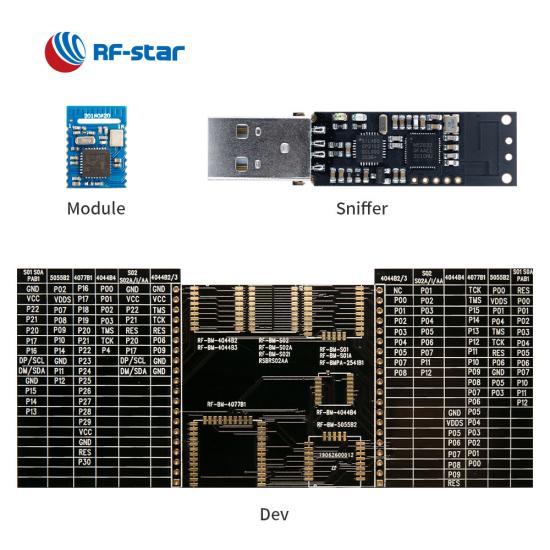

TI 시리즈 모듈용 테스트 보드 핀보드(CC2540 CC2541 CC2640)

무선 SoC:

  • ARM® Cortex®-M3 프로세서
  • TX 전력: -21dBm ~ +5dBm
  • BLE 모드 감도: -97dBm
  • 메모리
    • -128kB 플래시
    • -28kB SRAM
  • 데이터 속도: 1Mbps, 500kbps, 125kbps


지원되는 프로토콜:

  • 블루투스 4.2 저에너지
  • 블루투스 5.0 저에너지


현재 소비:

  • 절전 모드에서 2.71μA
  • 200ms 브로드캐스트 주기에서 38.11μA(내부 EN 풀업 비활성화)
  • 20ms 연결 주기에서 457.13μA(내부 EN 풀업 비활성화)

작동 범위:

  • 공급 전압 범위 1.8V ~ 3.8V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:

  • 12비트 ADC
  • GPIO 13개
  • SPI
  • I²C
  • I²S
  • RTC
  • UART(CTS/RTS)
  • AES-128


TI CC264x 시리즈 BLE 모듈
부품 번호 RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
사진 RF-BM-2642B1 CC2642R BLE 모듈 RF-BM-4077B2 CC2640R2F-Q1 BLE 모듈 RF-BM-4055B1L CC2640R2LRHB BLE 모듈 RF-BM-4077B1L CC2640R2LRGZ BLE 모듈 RF-BM-4077B1 CC2640R2FRGZ BLE 모듈 RF-BM-4044B5 CC2640R2F BLE 모듈 RF-BM-4044B4 CC2640R2F BLE 모듈 RF-BM-4044B3 CC2640R2F BLE 모듈 RF-BM-4044B2 CC2640R2F BLE 모듈
IC CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
핵심 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3
안테나 PCB PCB PCB PCB PCB 칩/하프홀 인터페이스 칩/하프홀 인터페이스 IPEX PCB
램 88KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB
플래시 352KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB
프로토콜 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
전원공급장치 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장 1.8V ~ 3.8V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +5dBm +5dBm +5dBm +5dBm +5dBm +2dBm +2dBm +2dBm +2dBm
수신 감도 -97dBm @ BLE 1M PHY -105dBm @ 125kbps LE 코딩 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY -97dBm @ BLE 1M PHY -103dBm @ 125kbps LE 코드 PHY
GPIO 31 31 13 31 31 10 10 10 10
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 110m @ 1M PHY 160m @ LE 코드 PHY 100m @ 1M PHY 150m @ LE 코드 PHY 60m @ 1M PHY 90m @ LE 코드 PHY 70m @ 1M PHY 100m @ LE 코드 PHY 80m @ 1M PHY 110m @ LE 코드 PHY 칩 안테나 30m @ 1M PHY 60m @ LE 코드 PHY 칩 안테나 20m @ 1M PHY 50m @ LE 코드 PHY 외부 PCB 안테나 110m @ 1M PHY 150m @ LE 코드 PHY 60m @ 1M PHY 90m @ LE 코드 PHY
치수(mm) 23.5x17.0x2.2 23.5x17.0x2.2 15.2×11.2×1.7 23.5x17.0x1.7 23.5x17.0x1.7 10.5x8.5x2.0 8.0x8.0x1.5 15.2x11.2x2.1 16.6x11.2x1.7
패키지 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √ √ √ √
블루투스 메시 √ × × × × × × × ×
장거리 √ √ √ √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
UART 프로토콜 마스터-슬레이브 동시 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예 주인 노예
기능 높은 간섭 방지 성능 AEC-Q100 등급, 높은 간섭 방지 성능 높은 비용 효율성 높은 비용 효율성 더욱 활용도가 높은 애플리케이션을 위한 31개의 GPIO 작은 크기, 양면 패드 초소형 치수 외부 안테나에 적합 높은 안정성
