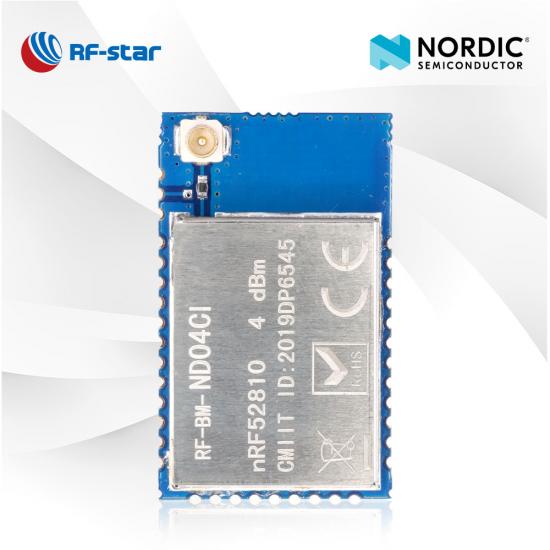

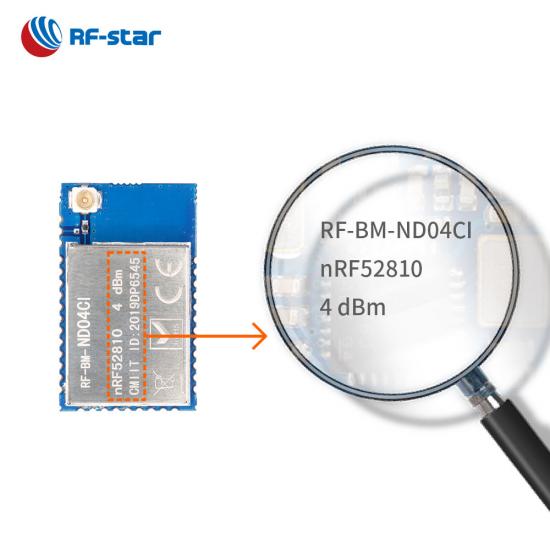

Nordic SoC nRF52810 RF-BM-ND04CI를 갖춘 배터리 구동 Bluetooth 5.0 저에너지 모듈

  • Bluetooth 5.0 Low Energy Module with Nordic nRF52810 RF-BM-ND04CI
  • Bluetooth 5.0 Low Energy Module with Nordic nRF52810 RF-BM-ND04CI
  • Bluetooth 5.0 Low Energy Module with Nordic nRF52810 RF-BM-ND04CI
  • Bluetooth 5.0 Low Energy Module with Nordic nRF52810 RF-BM-ND04CI
  • Bluetooth 5.0 Low Energy Module with Nordic nRF52810 RF-BM-ND04CI

Nordic SoC nRF52810 RF-BM-ND04CI를 갖춘 배터리 구동 Bluetooth 5.0 저에너지 모듈

RF-BM-ND04CI는 배터리 구동 IoT 제품의 높은 신뢰성, 고성능 요구 사항을 위해 개발된 Bluetooth 5.0 저에너지 모듈입니다. 덜 복잡한 용도의 애플리케이션에 이상적인 모듈입니다. IPEX 커넥터를 사용하면 안테나 출력 방식과 하프홀 안테나 인터페이스의 가능성이 더 커집니다. RF-BM-ND04CI nRF52810 BLE 모듈로 제품 개발을 시작하세요.

  • P/N:

    RF-BM-ND04CI

  • 상품 재고:

    1000

  • SoC:

    nRF52810

  • 프로세서:

    32-bit ARM® Cortex®-M4 64 MHz

  • 프로토콜:

    Bluetooth 5.0 low energy

  • 작동 주파수:

    2402 MHz ~ 2480 MHz

  • 패키지(mm):

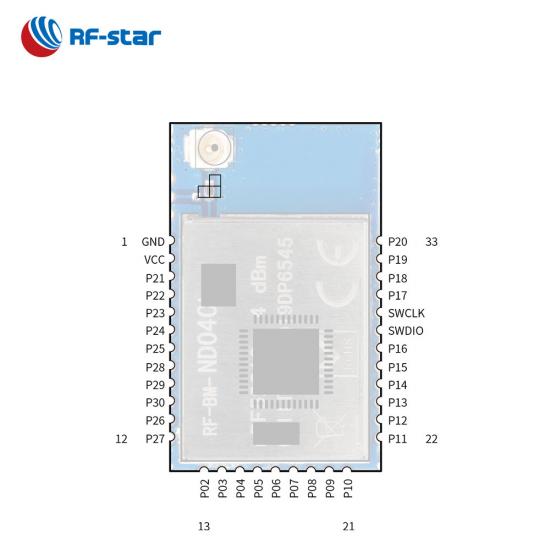

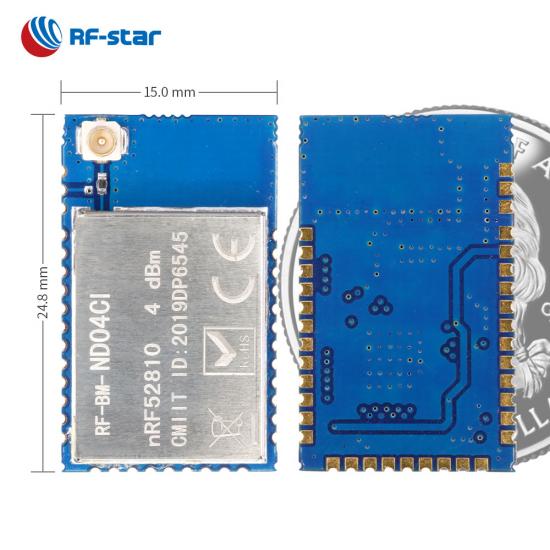

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • 특징:

    ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface

  • GPIO:

    29

  • 최대 TX 파워:

    +4 dBm

  • 전송 범위:

    100 m
지금 문의하기

RF-BM-ND04CI는  32비트 ARM® Cortex®-M4 프로세서가 탑재된 다목적 Nordic nRF52810 SoC를 기반으로 하는 BLE 5.0 모듈 입니다 . 이 제품은 32.768kHz 및 32MHz 크리스털, LC 필터, 안테나 매칭, IPEX 커넥터의 안테나 옵션 및 하프홀 인터페이스를 통합합니다. 고속 2Mbps 기능을 포함하여 BLE 스택 v5.0을 지원합니다. PDM, PWM, UART, SPI, I²C 및 12비트 ADC와 같은 RF-BM-ND04CI의 수많은 디지털 주변 장치 및 인터페이스 를 통해 원격 제어, 웨어러블, 가상 현실 헤드셋 등 다양한 애플리케이션에 적용할 수 있습니다 . 낮은 전력 소비, 견고한 연결 거리, 견고한 신뢰성이 특징입니다.


Nordic SoC nRF52810 RF-BM-ND04CI를 갖춘 Bluetooth 5.0 저에너지 모듈

강력한 프로세서

RF-BM-ND04CI는 강력한 64MHz 32비트 ARM® Cortex®-M4 프로세서를 탑재한 Bluetooth 5.0 저에너지 모듈입니다.

풍부한 주변기기 및 인터페이스

nRF52810 모듈에는 PDM, PWM, UART, SPI, I2C 및 12비트 ADC와 같은 다양한 디지털 주변 장치 및 인터페이스가 있습니다.

외부 안테나

안테나 매칭과 RF 출력 모드 옵션(IPEX 안테나 커넥터 및 하프홀 RF 인터페이스)을 통해 장치를 연결할 수 있는 유연한 전송 범위가 제공됩니다.

초저전력 소비

nRF52810 BLE 모듈의 전력 소비는 절전 모드에서 1.23μA를 소비합니다.

UART 프로토콜

OTA를 통한 풍부한 기능, 슬레이브 전용


- 투명 전송  (브리지) 프로토콜 -

· 여러 역할: 슬레이브, 비콘

· 최대. 투명한 전송 속도: 최대 46kB/s

· 기능 : OTA, 인증

Bluetooth 5.0 저에너지 nRF52810 모듈 RF-BM-ND04CI 전송 프로토콜


참조 자료:

Nordic BLE 시리즈 제품은 몇 가지 작업 모드를 지원할 수 있습니까?

무선 SoC:


  • ARM® Cortex®-M4 32비트 프로세서(FPU 포함), 64MHz
  • TX 전력: -20dBm ~ +4dBm
  • BLE 모드 감도: -96dBm
  • 메모리
    • -192KB 플래시
    • -24KB RAM
  • 데이터 속도: 1Mbps, 2Mbps


지원되는 프로토콜:


  • 블루투스 5.0 저에너지
  • 개미
  • 2.4GHz 독점


현재 소비:


  • 절전 모드에서 2.62μA
  • 200ms 방송 주기에서 70.33μA
  • 50ms 연결 주기에서 64.72μA

작동 범위:


  • 공급 전압 범위 1.7V ~ 3.6V
  • 작동 온도 범위: -40 °C ~ +85 °C


풍부한 주변기기:


  • 12비트, 200ksps ADC
  • GPIO 29개
  • 4채널 PWM
  • 디지털 마이크 인터페이스(PDM)
  • SPI 마스터/슬레이브
  • I²C 마스터/슬레이브
  • UART(CTS/RTS)


NORDIC nRF52 시리즈 BLE 모듈
부품 번호 RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
사진
IC nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
핵심 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4 64MHz ARM® Cortex®-M4F 64MHz ARM® Cortex®-M4F 64MHz ARM® Cortex®-M4F
안테나 PCB/패드 인주 PCB/하프홀 인터페이스 IPEX/하프 홀 인터페이스 PCB PCB/하프홀 인터페이스 IPEX/하프 홀 인터페이스 PCB
램 24KB 24KB 24KB 24KB 24KB 64KB 64KB 64KB
플래시 192KB 192KB 192KB 192KB 192KB 512KB 512KB 512KB
프로토콜 BLE5.3, 독점, ANT BLE5.3, 독점, ANT BLE5.3, 독점, ANT BLE5.3, BLE 2M PHY, 독점, ANT BLE5.3, 독점, ANT BLE5.3, 독점, ANT, NFC BLE5.3, 독점, ANT, NFC BLE5.3, 독점, ANT, NFC
전원공급장치 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장 1.7V ~ 3.6V, 3.3V 권장
빈도 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
최대. 송신 전력 +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm
수신 감도 -97dBm @1Mbit/s BLE -97dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE -96dBm @1Mbit/s BLE
GPIO 10 10 16 29 16 29 29 29
작동 온도 -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
보관 온도 -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
전송 범위 30m 40m(외부 PCB 안테나) 75m 100m(외부 PCB 안테나) 80m 80m 110m(외부 PCB 안테나) 90m
치수(mm) 7.0x9.0x2.0 7.0x7.0x2.0 15.2×11.2×1.7 24.8x15.0x2.3 24.8x15.0x2.3 15.2×11.2×1.7 24.8x15.0x2.3 24.8x15.0x2.3
패키지 0.6mm 피치 DFN 0.6mm 피치 DFN 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀 1.27mm 피치 하프 홀
오타 √ √ √ √ √ √ √ √
블루투스 메시 × × × × × √ √ √
장거리 × × × × × × × ×
2Mbps PHY √ √ √ √ √ √ √ √
AoA/AoD × × × × × × × ×
UART 프로토콜 노예 노예 노예 노예 노예 마스터-슬레이브 동시, 하나의 마스터-슬레이브 마스터-슬레이브 동시, 하나의 마스터-슬레이브 마스터-슬레이브 동시, 하나의 마스터-슬레이브
기능 초소형, 고효율 초소형, 고효율, 외장형 안테나 적용 가능 높은 호환성, 높은 효율성 더 많은 외부 안테나 설계를 위한 고효율 IPEX 커넥터 낮은 전력 소비, 높은 효율성 더 많은 애플리케이션을 위한 컴팩트한 크기 전송 범위가 더 긴 외부 안테나에 적합 높은 호환성
