Ⅰ. 블루투스 저에너지 모듈이란 무엇인가요?

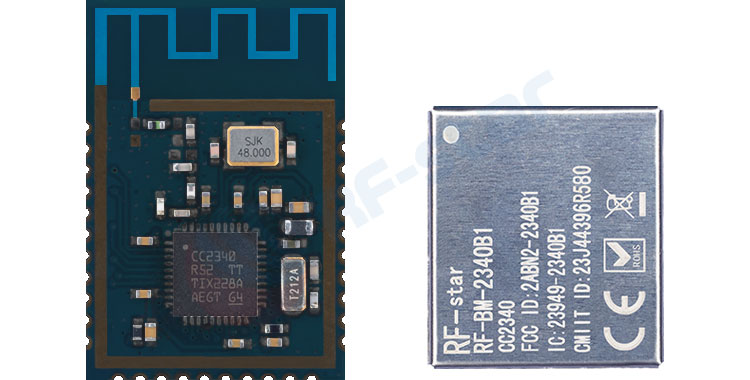

물리적 구성: 블루투스 저전력 모듈 BLE 칩 + 필수 주변 회로(수정 발진기, 콘덴서 등) + RF 부분(안테나 정합 회로) + 차폐 커버(간섭 방지용). 이 완벽한 패키지를 통해 복잡한 RF 설계 없이 바로 사용할 수 있습니다.

쉽게 이해하기: 블루투스 저에너지(BLE)는 기존 블루투스의 "에너지 절약형 버전"과 같습니다. 특히 장시간 작동해야 하는 소형 배터리 구동 장치를 위해 설계되었습니다. 예를 들어 스마트 팔찌, 전자 저울, 분실 방지 태그 등은 모두 BLE 기술을 사용하여 연결을 유지하면서 배터리 수명을 몇 달 또는 몇 년 동안 유지할 수 있습니다.

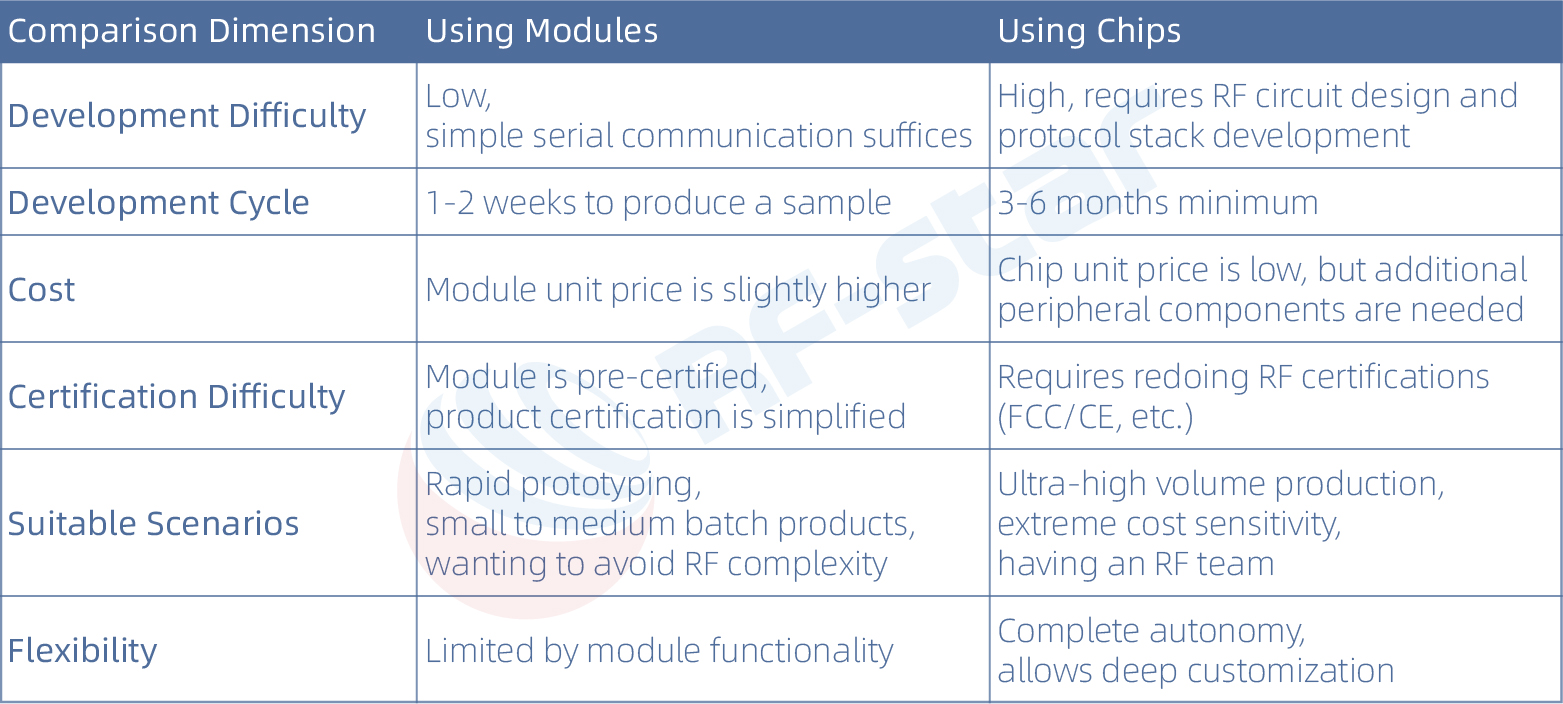

모듈 vs. 칩: 어떻게 선택해야 할까요?

제안: IoT 제품의 90%는 모듈을 사용하는 것이 비용 효율적입니다. 개발 시간 및 인증 비용 절감 효과가 모듈 가격 차이를 훨씬 상회합니다.

특별 참고 사항: FCC, IC 등 일반적인 모듈 인증은 모듈에 완전한 RF 회로, 차폐 커버 및 독립적인 전원 공급 장치가 포함되어야 합니다. 모듈 인증의 참조 가능 여부는 지역, 특정 최종 제품 및 선택한 시험 기관에 따라 차이가 있을 수 있습니다. 원활한 인증 절차를 위해 RF-star는 사용자가 인증 기관에 직접 문의하여 구체적인 요구 사항을 확인하는 것을 권장합니다.

Ⅱ. W 시중에 나와 있는 저전력 블루투스 모듈의 주요 유형은 무엇입니까?

1. 기능별 분류

투명 전송 모듈: 가장 일반적으로 사용되는 방식은 "데이터 파이프라인"처럼 작동하여 블루투스를 통해 수신된 데이터를 마이크로컨트롤러로 직접 전송합니다. 사용자는 블루투스 프로토콜을 이해할 필요 없이 연결만 하면 바로 사용할 수 있습니다.

컨트롤러 모듈: 자체 처리 능력을 갖추고 있으며 로직 프로그래밍이 가능합니다. 고객은 칩의 내부 코어를 활용하는 프로그램을 직접 작성하여 외부 MCU를 사용하지 않고도 비용을 절감할 수 있습니다. 예를 들어, RF-star RF-BM-2340B1은 내장 ARM Cortex-M0+ 코어를 갖춘 TI CC2340R5를 사용하며, 모든 GPIO가 외부로 출력되어 블루투스 통신과 사용자 애플리케이션을 모두 처리할 수 있습니다.

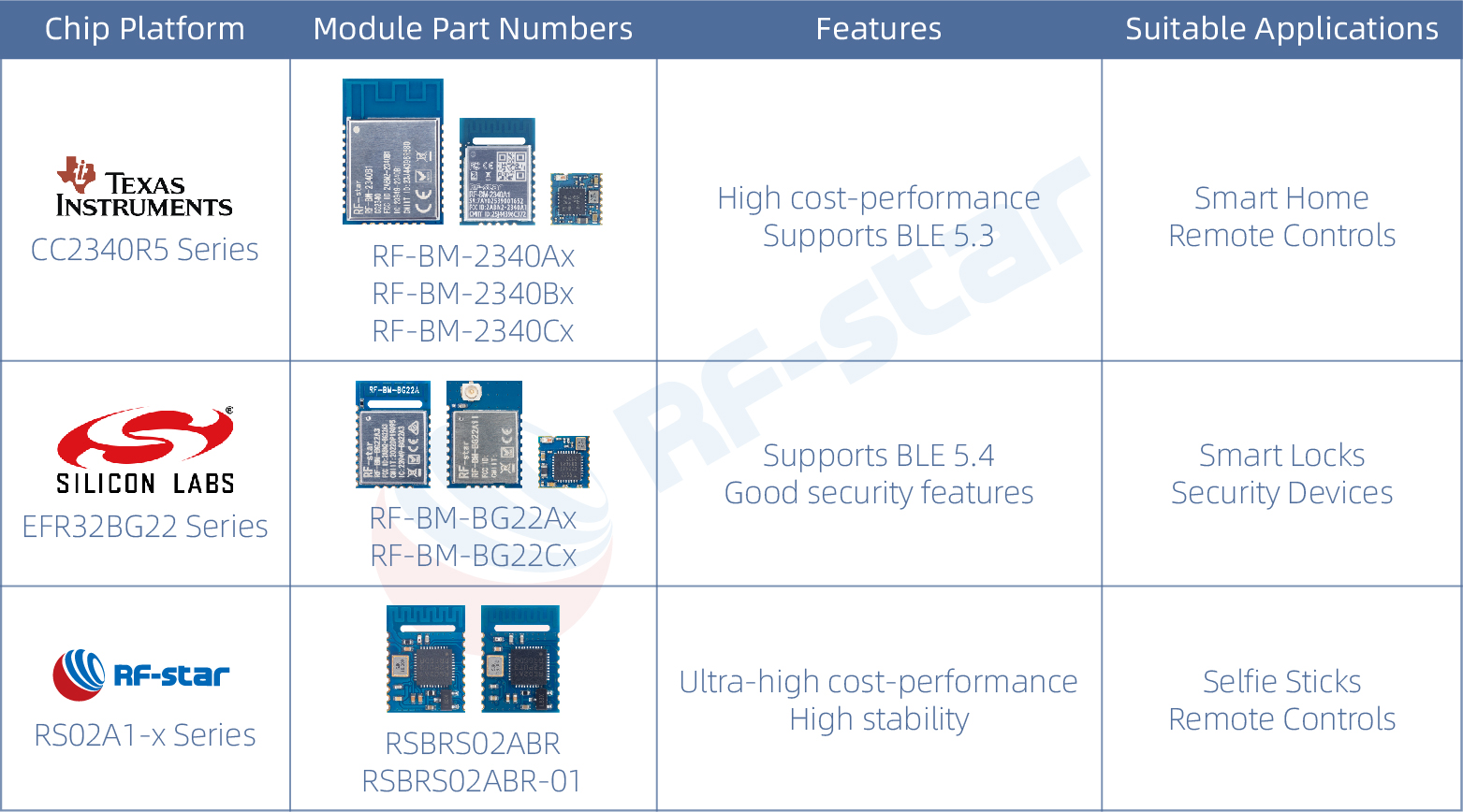

칩 플랫폼별 RF-star 모듈 분류

위의 모든 모듈은 투명한 전송과 독립적인 개발 요구 사항을 모두 충족할 수 있습니다.

2. 인터페이스별 분류

직렬 포트 유형(UART): 가장 쉽게 시작하고 연결하고 사용할 수 있는 제품으로는 RF-star RF-BM-2340A1이 있습니다.

USB 타입: 컴퓨터에 직접 연결하며 추가 인터페이스가 필요하지 않고, 고객은 RF-DG-22A와 같은 자체 PC 소프트웨어를 개발할 수 있습니다.

SPI/I2C 유형: 직렬 전송 속도의 차이, 예를 들어 RF-BM-2340A2는 SPI 투명 전송 프로토콜을 지원하고 RF-BM-BG22Ax는 I2C 투명 전송 프로토콜을 지원합니다.

RF-star 블루투스 저에너지 모듈 인터페이스 분류표

Ⅲ. 빠른 시작: BLE 투명 전송 모듈 사용 방법은 무엇입니까?

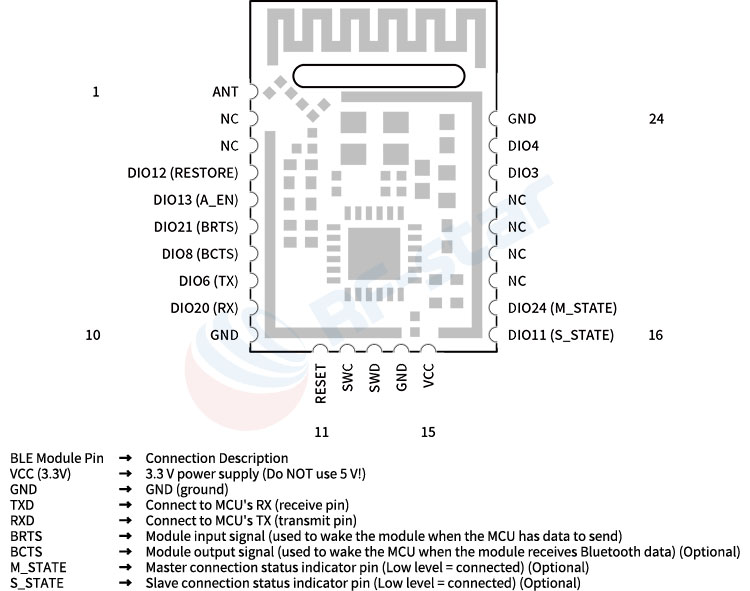

배선은 매우 간단합니다 (RF-BM-2340A1을 예로 들어 설명).

참고: TX는 RX에, RX는 TX에 연결해야 합니다. 반대로 연결하지 마세요! 흐름 제어 핀은 사용하지 않을 경우 접지해야 합니다.

3단계 전원 켜기 방법:

모듈에 전원을 공급하세요 (전압 3.3V, 최대 전류는 모듈 사양을 초과해서는 안 됩니다.)

휴대폰에 블루투스 디버깅 앱을 다운로드하세요. ("nRF Connect" 권장)

휴대폰 앱을 사용하여 모듈을 검색하고 연결하세요. (기본 이름은 일반적으로 RFSTAR_XXXX입니다.)

흐름 제어(Flow Control) 사용 방법은 무엇인가요?

RF-star 모듈 흐름 제어 방식 (RTS/CTS) (BRTS/BCTS):

모듈 RTS/BCTS → MCU CTS

모듈 CTS/BRTS ← MCU RTS

적용 가능한 모듈: RF-BM-BG22A1, RF-BM-2340A1, RF-BM-4044Bx 등

Ⅳ. 블루투스 작동 원리에 대한 심층 분석

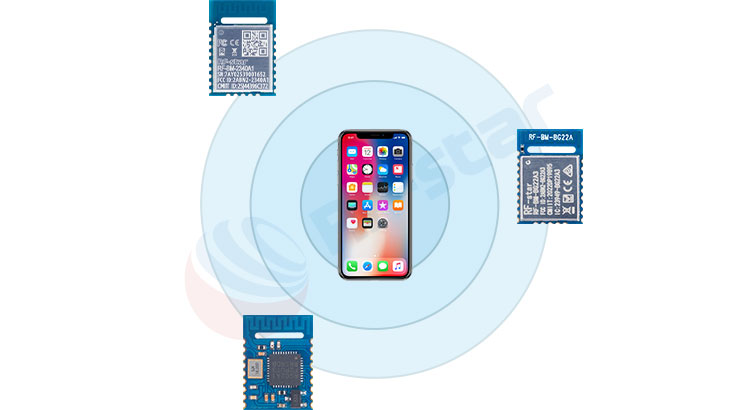

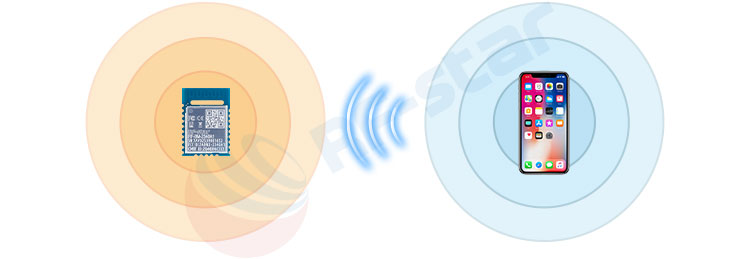

광고 ------ 주변기기 방송

주변 장치가 주기적으로 "외칩니다": "저 여기 있어요! 제 정보는..."

광고 자료에는 다음 내용이 포함되어 있습니다.

장치 이름(예: "RFSTAR_BLE")
UUID(기기 고유 ID)
신호 강도 표시기
해당 회사가 제공할 수 있는 서비스에 대한 정보

제조업체별 데이터

RF-star 모듈 광고 설정:
AT+NAME=RF-star123456 // 장치 이름 수정
AT+UART=921600 // 시리얼 통신 속도를 921600bps로 설정

AT+POWER=0 // 송신 전력을 0dBm으로 수정

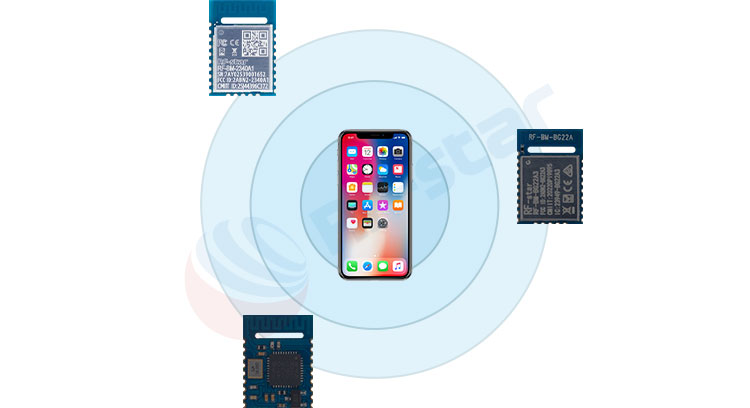

스캔 중 ------ 중앙 장치 청취

중앙 장치는 "귀"를 켜고 주변에서 누가 광고하는지 감지합니다.

스캔 결과 내용:
모든 광고 기기의 MAC 주소
장치 이름(있는 경우)
RSSI 신호 강도 (음수 값이 클수록 신호가 약함)

광고 패킷 내용

마스터/슬레이브 역할 및 연결 토폴로지
마스터 장치(마스터/중앙 장치):
주변의 블루투스 장치를 적극적으로 검색합니다.
연결 요청을 시작합니다
하나의 마스터가 여러 슬레이브에 연결할 수 있습니다.

대표적인 예: 휴대폰, 태블릿, 게이트웨이

슬레이브 장치(슬레이브/주변기기):

존재를 알린다
연결될 때까지 기다립니다
(일반 모드에서) 한 번에 하나의 마스터만 연결할 수 있습니다.

대표적인 예: 센서, 팔찌, 비콘

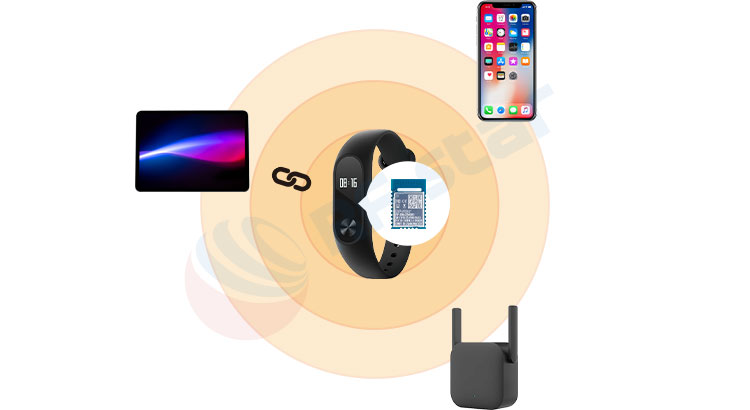

마스터/슬레이브 조합(중앙/주변부):

마스터 기능과 슬레이브 기능을 모두 갖춘 장치, 예를 들면 다음과 같습니다.

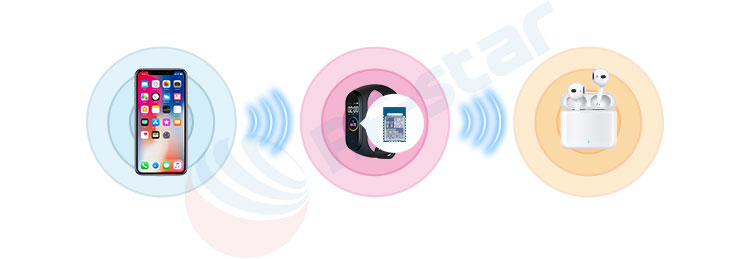

스마트워치 (슬레이브: 휴대폰에 연결; 마스터: 헤드폰에 연결)

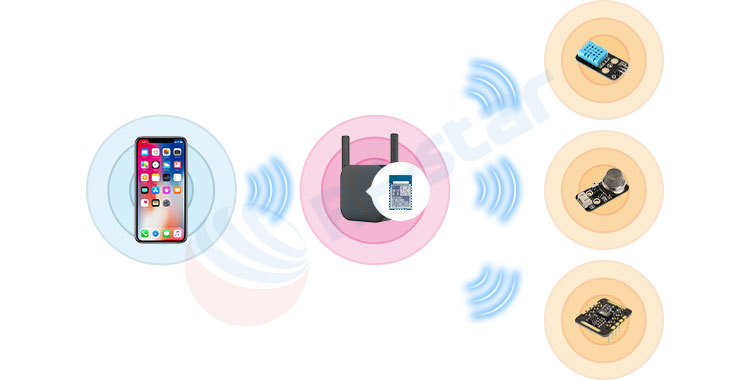

블루투스 게이트웨이 (마스터: 여러 센서에 연결; 슬레이브: 설정을 위해 휴대폰에 연결)

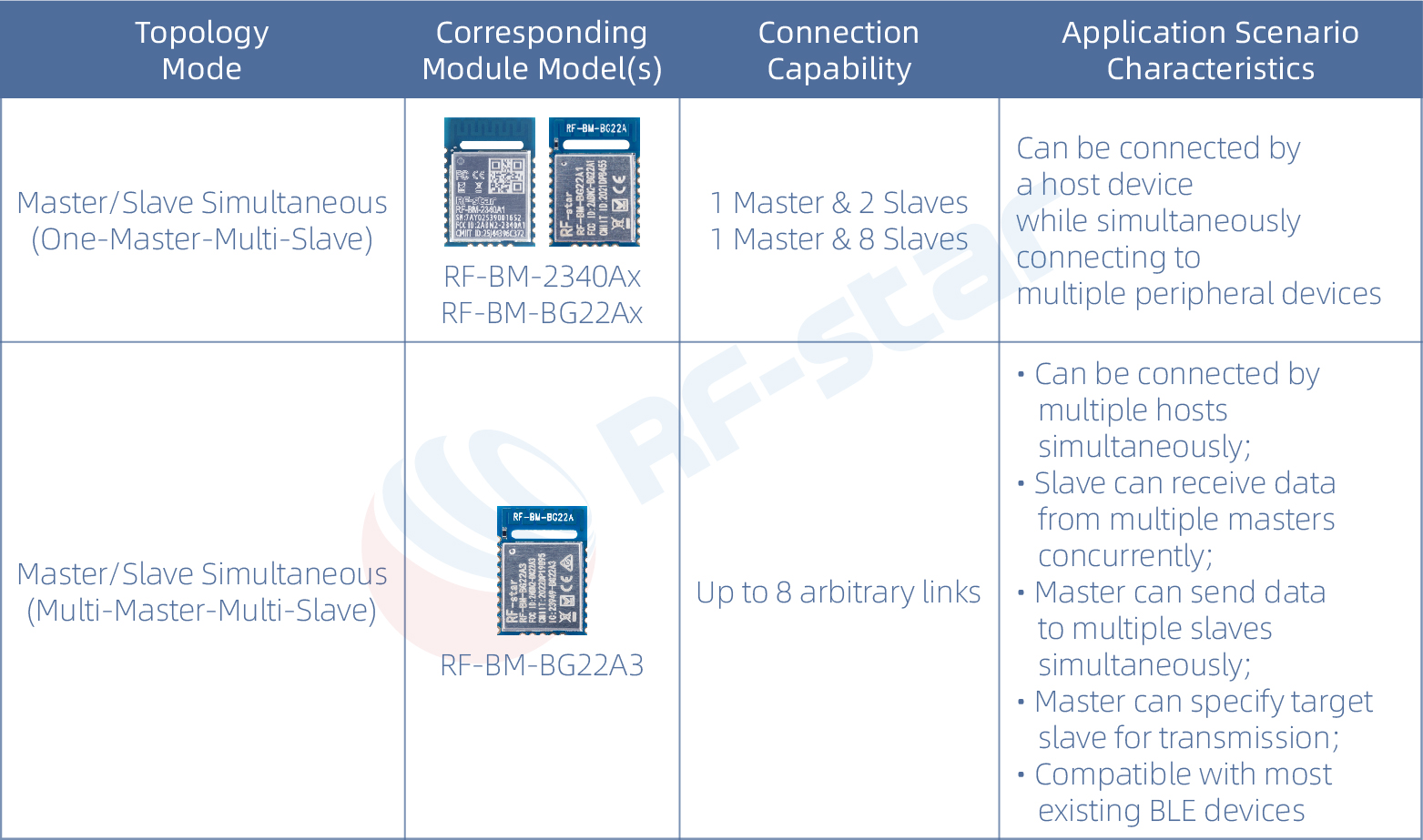

RF-star 투명 전송 모듈에서 지원하는 모드

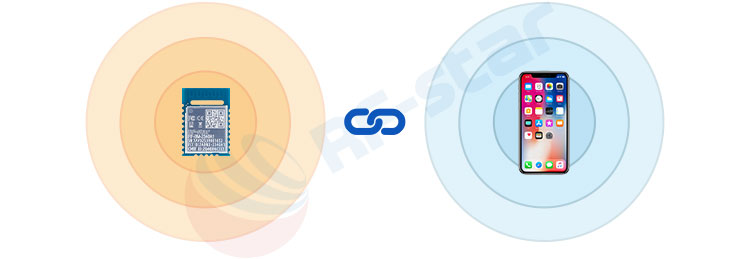

관계를 구축하는 네 가지 단계:

1단계: 슬레이브 장치 광고

↓

2단계: 마스터 장치가 대상을 스캔하고 선택합니다.

↓

3단계: 마스터 장치가 연결 요청을 시작합니다

↓

4단계: 양측이 매개변수를 협상합니다 → 연결 성공!

연결 매개변수 최적화 구성

연결 간격: 속도 및 전력 소비에 영향을 미칩니다.
AT+ADS=1,1,50 // 연결 가능한 광고를 활성화하고 광고 간격을 50ms로 설정합니다.
// 슬레이브 지연 시간: 건너뛸 수 있는 연결 이벤트 수
AT+CDL=10,20 // BCTS 핀 기능을 활성화하고 지연 시간을 10ms로 설정합니다. BRTS 핀의 지연 시간을 20ms로 설정합니다.
// 감독 시간 초과: 연결 끊김을 판단하는 데 걸리는 시간

AT+CNT_INTERVAL=16,200 // 장치 현재 연결 간격은 20ms(16*1.25ms)이고, 연결 감시 시간 초과는 2000ms입니다.

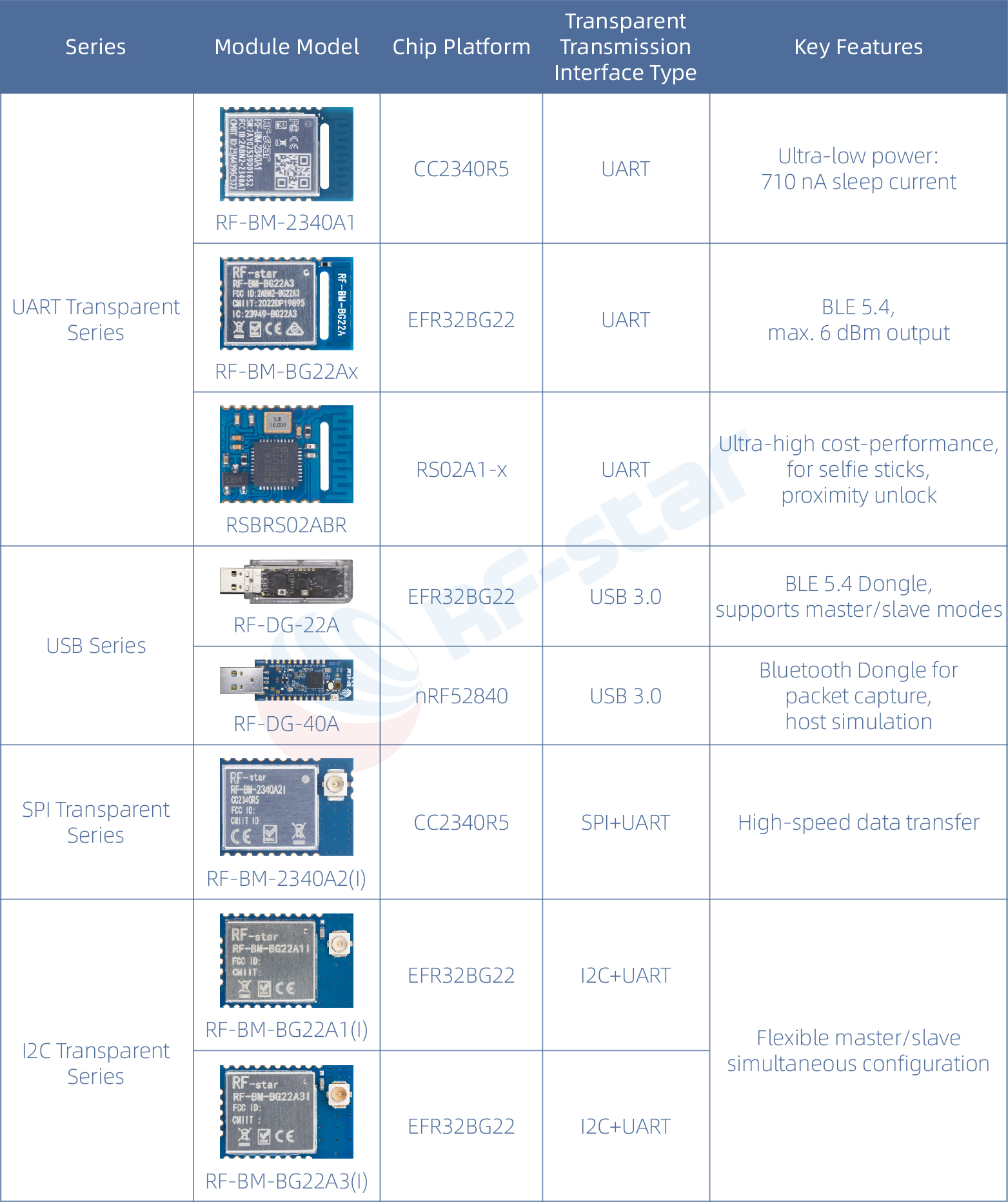

Ⅴ. RF-star 투명 블루투스 모듈 선택표

Ⅵ. 일반적인 문제 빠른 참조

Q1: 모듈을 찾을 수 없나요?

확인 1: 모듈이 광고 모드인지 확인하십시오 (STATE 핀을 통해 확인할 수 있습니다).
확인 2: 전원 공급 장치가 3.3V로 안정적인가요? 전류는 충분한가요(≥20mA)?
확인 3: 해당 모듈은 이미 연결된 상태일 수 있습니다 (연결된 상태에서는 광고하지 않습니다).

확인 4: 안테나는 손상되지 않았습니까? 모듈은 금속 케이스(신호 차폐) 안에 있습니까?

질문 2: 연결이 자주 끊기나요?
해결책 1: 감독 타임아웃 시간을 늘리세요
해결책 2: 전원 공급 장치에 노이즈가 있는지 확인하십시오 (오실로스코프를 사용하여 리플을 확인하십시오).
해결책 3: 거리가 너무 멀거나 장애물이 있을 수 있습니다 (개방된 공간에서 테스트하세요).

해결책 4: 연결 간격을 조정하십시오 (간격이 너무 짧으면 불안정할 수 있습니다).

Q3: 데이터 전송 패킷 손실?
해결책 1: 전송 속도를 낮추세요 (115200에서 9600으로 낮춰보세요).
해결책 2: 장치 흐름 제어 기능을 확인하십시오 (BRTS/BCTS, CTS/RTS 핀 연결).
해결책 3: 배선이 헐거워졌는지 확인하고 (다시 납땜하십시오)

해결책 4: 한 번에 전송하는 데이터 양을 줄이세요 (패킷 단위로 전송하세요).

Ⅶ. 지금 바로 사용해 보세요!

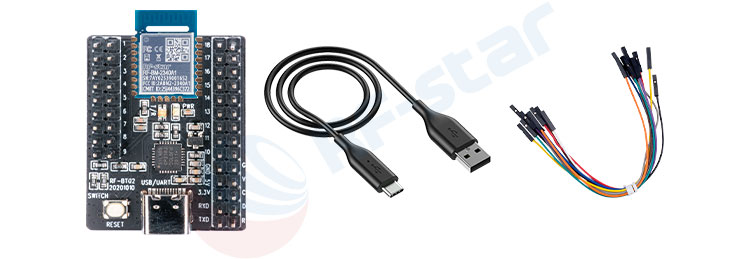

가장 간단한 초보자 실험:
필수 재료:
RF-star RF-BM-2340A1 또는 RF-BM-BG22A1 모듈 ×1
RF-BT02 개발 보드 ×1
USB 케이블 1개

듀폰 전선 몇 개

기억하다: BLE 투명 전송 모듈 사용은 어렵지 않습니다. 핵심은 직접 시도하고, 실험하고, 실수로부터 배우는 것입니다. 대부분의 문제는 잘못된 배선, 전원 공급 또는 모드 설정에서 비롯됩니다. RF-스타 모듈 일부 MCU의 경우 자세한 기술 문서와 예제 코드가 함께 제공됩니다. 문제가 발생할 경우:

해당 모듈의 투명 전송 프로토콜 설명서 및 개발 보드 설명서를 참조하십시오.
AT 명령어를 사용하여 모듈 상태를 테스트하십시오.

기술 지원팀(info@szrfstar.com)으로 문의하십시오.

인내심을 가지세요 간단하고 투명한 데이터 전송부터 시작하여 블루투스 프로토콜에 대한 이해를 점차 심화시키면 BLE 개발의 핵심을 빠르게 마스터할 수 있을 것입니다!
